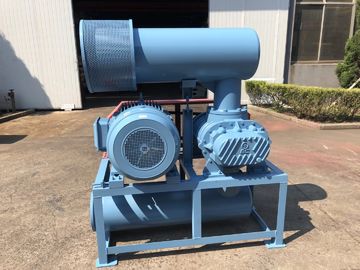

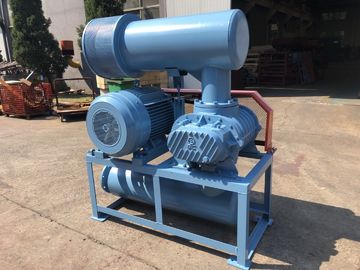

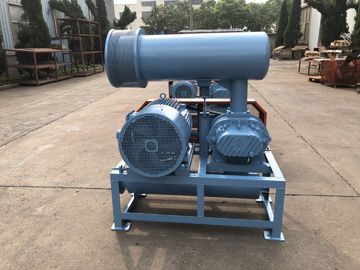

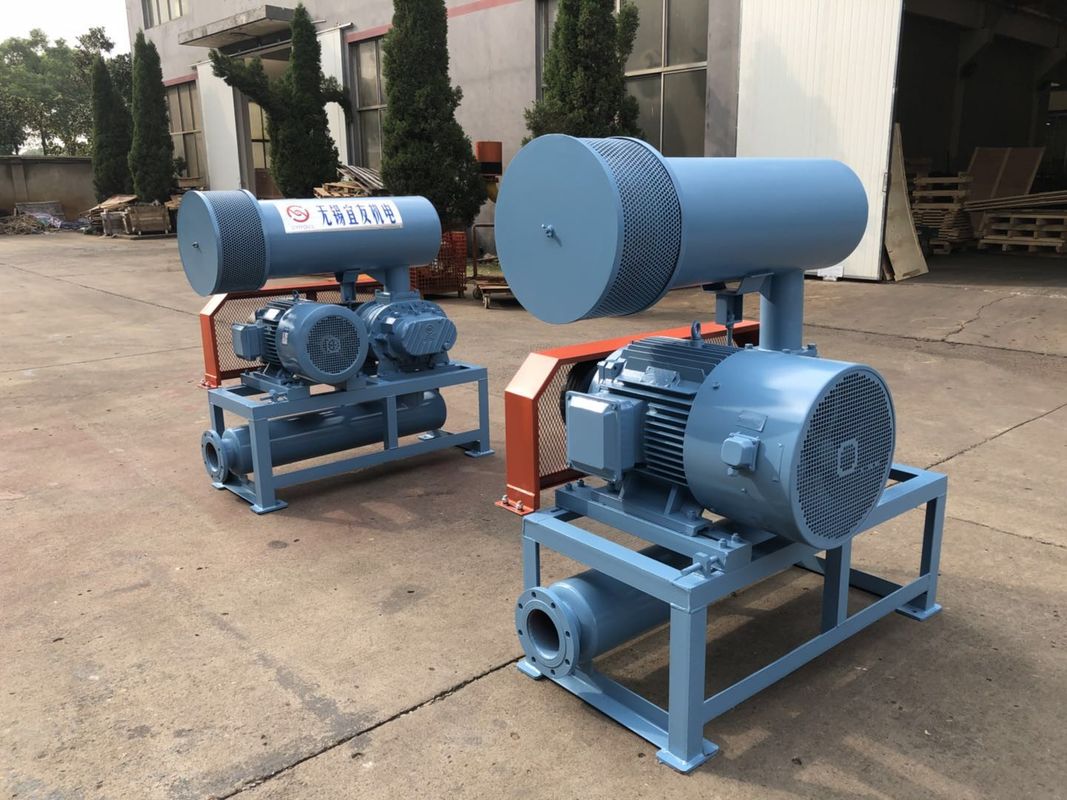

Máy thổi kiểu quay rễ làm mát bằng không khí DN250 15-132KW 80KPA

Máy thổi kiểu quay rễ làm mát bằng không khí DN250 15-132KW 80KPA

  • Máy thổi kiểu quay rễ làm mát bằng không khí DN250 15-132KW 80KPA
  • Máy thổi kiểu quay rễ làm mát bằng không khí DN250 15-132KW 80KPA
  • Máy thổi kiểu quay rễ làm mát bằng không khí DN250 15-132KW 80KPA
  • Máy thổi kiểu quay rễ làm mát bằng không khí DN250 15-132KW 80KPA
  • Máy thổi kiểu quay rễ làm mát bằng không khí DN250 15-132KW 80KPA
Máy thổi kiểu quay rễ làm mát bằng không khí DN250 15-132KW 80KPA
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: BC
Chứng nhận: ISO9001/ISO14001
Số mô hình: BC9020
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 tập
Giá bán: USD 7500-9960 / SET
chi tiết đóng gói: Trường hợp bằng gỗ tiêu chuẩn xuất khẩu
Thời gian giao hàng: 5 đến 20 ngày làm việc, phụ thuộc vào số lượng đặt hàng và đặc điểm kỹ thuật
Điều khoản thanh toán: L/C, T/T
Khả năng cung cấp: 50 bộ mỗi tháng
Tiếp xúc
Chi tiết sản phẩm
Kiểu: Dịch chuyển tích cực, loại rễ, truyền tải không khí Công suất không khí: 26,99-81,37m3 / phút
Áp suất chênh lệch xả: 10-80KPA Động cơ điện: 15-90KW
Lỗ khoan: DN250 (10) Loại làm mát: không khí
Ứng dụng:: Sục khí, rửa ngược, vận chuyển khí nén, áp dụng cho xử lý nước, xi măng, làm sạch đường ống, nhà máy Vật liệu chính: Gang thép
Điểm nổi bật:

máy thổi khí kiểu rễ cao áp

,

máy thổi kiểu rễ 3 thùy

,

máy thổi rễ 3 thùy áp suất cao



DN250 Three Lobe Roots Blower, 15-132KW, 80KPA air blower



Máy thổi BC đã cải thiện hiệu suất toàn đoạn nhiệt cũng như hiệu quả thể tích và cung cấp không khí tuyệt vời

công suất và đặc tính áp suất.



Người mẫu

BC9020

Công suất không khí

26,99-81,37m3/ phút

Xả áp suất chênh lệch

10-80KPA

Tốc độ quay

700-1500 vòng / phút

Loại động cơ

15KW-132KW

380/400/415 / 440V, 3PHASES, 50 / 60HZ, động cơ tần số cũng có sẵn

Thương hiệu động cơ

Tiêu chuẩn: Động cơ Siemens Beide hoặc Wannan

Động cơ Siemens và ABB cho tùy chọn của bạn

Loại cài đặt

Tiêu chuẩn: loại nằm ngang.

Loại dọc có sẵn cho tùy chọn của bạn

Màu sắc Tùy chỉnh, tiêu chuẩn của RAL6011

NW của quạt gió không có động cơ

1310 kg

Kích thước đóng gói

2,62 * 1,78 * 2,45m (dài * rộng * cao)





Đặc trưng:

Máy thổi ba thùy 1.BC không cần nước làm mát trong phạm vi áp suất tăng 80kpa.

2. Các bánh răng xoắn được sử dụng để vận chuyển ổn định hơn nhiều.

3. Bằng cách áp dụng một cấu hình đặc biệt của rôto, khoảng cách giữa các rôto có thể được giữ là không đổi,

điều này làm cho hiệu quả cao hơn.

4. Độ chính xác của rôto được kiểm soát hoàn toàn bằng cách sản xuất hàng loạt trên các máy NC chính xác.

các rôto hầu như không bị rung vì chúng được cân bằng động trong giai đoạn chế tạo

đã.

5. Các bánh răng thời gian xoắn được sử dụng không chỉ để kéo dài tuổi thọ sử dụng mà còn giảm tiếng ồn.



Bảng thông số

Người mẫu Port Dia
(MM)
Tốc độ, vận tốc Công suất đầu vào (m3 / phút) và công suất trục (KW)
0,1kgf / cm2 0,2kgf / cm2 0,3kgf / cm2 0,4kgf / cm2
1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O
0,01Mpa 0,02Mpa 0,03Mpa 0,04Mpa
vòng / phút m3 / phút KW m3 / phút KW m3 / phút KW m3 / phút KW
BC9020 250 (10 ") 700 35.04 12.11 32,72 18,99 30,93 25,36 29.48 29.05
850 43,73 14,71 41.41 23.06 39,61 30,80 38,17 35,28
1000 52.41 17,30 50,10 27.12 48,30 36,23 46,85 41,50
1150 61,10 19,90 58,78 31,19 56,99 41,67 55,54 47,73
1250 66,89 21,63 64,58 33,90 62,78 45,29 61,33 51,88
1400 75,58 24,22 73,26 37,97 71.47 50,73 70.02 58,10
1500 81,37 25,95 79.05 40,69 77,26 54.35 75,81 62,25



Người mẫu Port Dia
(MM)
Tốc độ, vận tốc Công suất đầu vào (m3 / phút) và công suất trục (KW)
0,5kgf / cm2 0,6kgf / cm2 0,7kgf / cm2 0,8kgf / cm2
5000mmH2O 6000mmH2O 7000mmH2O 8000mmH2O
0,05Mpa 0,06Mpa 0,07Mpa 0,08Mpa
vòng / phút m3 / phút KW m3 / phút KW m3 / phút KW m3 / phút KW
BC9020 250 (10 ") 700 28.15 35,91 26,99 42,76
850 36,83 43,60 35,68 51,93
1000 45,52 51,30 44,36 61.09 43,26 70,89 42,28 80,68
1150 54,21 58,99 53.05 70,26 51,95 81,52 50,97 92,79
1250 60,00 64.12 58,84 76,37 57,74 88,61 56,76 100,86
1400 68,69 71,81 67,53 85,53 66.43 99,24 65.44 112,96
1500 74.48 76,94 73,32 91,64 72,22 106,33 71,24 121.03





Cấu tạo của thân chính quạt gió


Máy thổi kiểu quay rễ làm mát bằng không khí DN250 15-132KW 80KPA 0





Không.

Tên bộ phận

Số lượng.



Không.

Tên bộ phận

Số lượng.



Không.

Tên bộ phận

Số lượng.

1

Chân

2



9

Bìa cuối bên trái

1



17

Thùng dầu

1

2

Bu lông lục giác

4



10

Ghim tròn

4



18

Bánh răng

2

3

Con dấu chống gỉ

1



11

Vỏ bọc

1



19

Chìa khóa

2

4

Truyền động bánh công tác

1



12

Con dấu dầu

4



20

Ống tay trục

2

5

Ổ đỡ trục

2



13

Bìa cuối bên phải

1



21

Ổ đỡ trục

2

6

Bánh công tác

2



14

Chớp

16



22

Tấm mang

2

7

Cốc bụi

1



15

Người thở

1



23

Pad điều chỉnh

vài

số 8

Khớp để bôi trơn

2



16

Chớp

số 8



24

Đai ốc từ tính

1





Bản vẽ lắp ráp của gói máy thổi



Máy thổi kiểu quay rễ làm mát bằng không khí DN250 15-132KW 80KPA 1





Cung cấp tiêu chuẩn của phạm vi



1. máy thổi trục trần

2. van giảm áp

3. Van một chiều wafer (loại mỏng)

4. bộ giảm thanh đầu vào (với bộ lọc khí)

5. bộ giảm thanh đầu ra

6. cơ sở công cộng (có đai che)

7. khớp dẻo cao su và đệm chống sốc

8. động cơ ròng rọc

9. đồng hồ áp suất

10. Đai chữ V

11. bu lông và đai ốc và các bộ phận kết nối khác

12. động cơ điện
