Nhà sản xuất chuyên nghiệp của nhiều loại máy thổi
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | BK |
| Chứng nhận: | ISO9001/ISO14001/CE |
| Số mô hình: | BK9030 |
| Số lượng đặt hàng tối thiểu: | 1 tập |
|---|---|
| Giá bán: | Negotiation |
| chi tiết đóng gói: | Xuất khẩu gỗ tiêu chuẩn |
| Thời gian giao hàng: | 5 đến 20 ngày làm việc, phụ thuộc vào số lượng đặt hàng và đặc điểm kỹ thuật |
| Điều khoản thanh toán: | L/C, T/T |
| Khả năng cung cấp: | 50 bộ mỗi tháng |
| Kiểu: | Dịch chuyển tích cực, loại rễ, truyền tải không khí | Công suất không khí: | 43,44-122,58m3 / phút |
|---|---|---|---|
| Áp suất chênh lệch xả: | 10-60Kpa | Động cơ điện: | 22-160KW |
| Lỗ khoan: | DN300 (12 mệnh) | Loại làm mát: | không khí |
| Ứng dụng:: | Sục khí, rửa ngược, vận chuyển khí nén, áp dụng cho xử lý nước, xi măng, làm sạch đường ống, nhà máy | Vật liệu chính: | Gang thép |
| Điểm nổi bật: | máy thổi rễ cao áp 22kw,máy thổi rễ cao áp 160kw,máy thổi rễ cao áp |
||

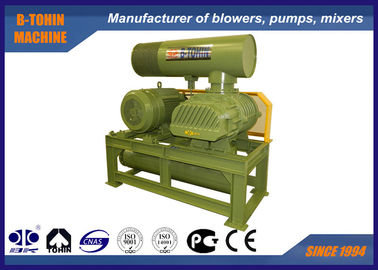

Máy làm mát ba thùy rễ thổi, 22-160KW, công suất cao hơn máy thổi khí
BK9030 ba lưỡi rễ quạt được sử dụng rộng rãi cho hệ thống truyền tải khí nén, trong nhiều loại ngành công nghiệp như sứ, vật liệu xây dựng, làm giấy, luyện kim, điện, dầu khí, hóa chất, dệt may, nuôi trồng thủy sản, xử lý nước thải, thực phẩm, vv
Nó có thể phù hợp với loại thẳng đứng hoặc loại bộ phận giảm thanh nằm ngang hoặc khớp với bộ cách âm để đạt được kết quả tốt nhất của việc giảm tiếng ồn.Thông số kỹ thuật:
Mô hình | BK9030 |
Công suất không khí | 43,44-122,58m 3 / phút |
Áp suất chênh lệch xả | 10-60KPA |
Tốc độ quay | 700-1500 vòng / phút |
Loại động cơ | 22KW-160KW 380/400/415 / 440V, 3PHASES, 50 / 60HZ, động cơ tần số cũng có sẵn |
Thương hiệu ô tô | Tiêu chuẩn: Động cơ Siemens Beide hoặc Wannan Động cơ Siemens và ABB cho tùy chọn của bạn |
Loại cài đặt | Tiêu chuẩn: loại ngang. Loại dọc có sẵn cho tùy chọn của bạn |
| Màu | Tùy chỉnh, tiêu chuẩn của RAL6011 |
NW của quạt gió mà không có động cơ | 1550 kg |
Kích cỡ đóng gói | 2,62 * 1,78 * 2,5m (chiều dài * chiều rộng * chiều cao) |
Tính năng, đặc điểm:
1. với bộ phận giảm thanh đầu vào và đầu ra được trang bị, tiếng ồn của quạt gió thấp.
2. Đường cong rôto được tối ưu hóa được áp dụng để cải thiện hiệu quả của quạt gió.
3. đầu ra sạch không khí và mỡ miễn phí.
4. CAD / CAM công nghệ: cánh quạt cánh quạt, vỏ, kết thúc tấm và các thành phần quan trọng khác được thực hiện bởi
xử lý kỹ thuật số.
5. ngoại hình đẹp: Máy được thiết kế tối ưu, hình dáng dễ chịu và cấu trúc nhỏ gọn.
Bảng tham số
| Mô hình | Port Dia (MM) | Tốc độ | Công suất đầu vào (m3 / phút) và công suất trục (KW) | |||||||
| 0,1kgf / cm2 | 0,2kgf / cm2 | 0,3kgf / cm2 | 0,4kgf / cm2 | |||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | |||||||
| 0,01Mpa | 0,02Mpa | 0,03Mpa | 0,04Mpa | |||||||
| vòng / phút | m3 / phút | KW | m3 / phút | KW | m3 / phút | KW | m3 / phút | KW | ||
| BK9030 | 300 (12 ") | 700 | 53,08 | 17,01 | 49,78 | 27,48 | 47,35 | 37,12 | 45,26 | 42,77 |
| 850 | 66,11 | 20.66 | 62,81 | 33,37 | 60,38 | 45,07 | 58,30 | 51,93 | ||
| 1000 | 79,15 | 24,30 | 75,84 | 39,25 | 73,41 | 53,03 | 71,33 | 61,10 | ||
| 1150 | 92,18 | 27,95 | 88,88 | 45,14 | 86,44 | 60,98 | 84,36 | 70,26 | ||
| 1250 | 100,87 | 30,38 | 97,56 | 49,07 | 95,13 | 66,29 | 93,05 | 76,37 | ||
| 1400 | 113,90 | 34,02 | 110,60 | 54,96 | 108,16 | 74,24 | 106,08 | 85,53 | ||
| 1500 | 122,58 | 36,45 | 119,28 | 58,88 | 116,85 | 79,54 | 114,77 | 91,64 | ||
| Mô hình | Port Dia (MM) | Tốc độ | Công suất đầu vào (m3 / phút) và công suất trục (KW) | |||||||
| 0,5kgf / cm2 | 0,6kgf / cm2 | 0,7kgf / cm2 | 0,8kgf / cm2 | |||||||
| 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||
| 0,05Mpa | 0,06Mpa | 0,07Mpa | 0,08Mpa | |||||||
| vòng / phút | m3 / phút | KW | m3 / phút | KW | m3 / phút | KW | m3 / phút | KW | ||
| BK9030 | 300 (12 ") | 700 | 43,44 | 53,05 | ||||||
| 850 | 56,47 | 64,42 | ||||||||
| 1000 | 69,50 | 75,79 | 67,85 | 90,49 | ||||||
| 1150 | 82,53 | 87,16 | 80,88 | 104,06 | ||||||
| 1250 | 91,22 | 94,74 | 89,57 | 113,11 | ||||||
| 1400 | 104,25 | 106,11 | 102,60 | 126,68 | ||||||
| 1500 | 112,94 | 113,69 | 111,29 | 135,73 | ||||||
Cấu trúc của thân quạt chính
Không. | Tên phần | Số lượng. | Không. | Tên phần | Số lượng. | Không. | Tên phần | Số lượng. | ||
1 | Footing | 2 | 9 | Nắp đậy bên trái | 1 | 17 | Bồn chứa dầu | 1 | ||
2 | Bulông lục giác | 4 | 10 | Ghim tròn | 4 | 18 | Hộp số | 2 | ||
3 | Bụi con dấu | 1 | 11 | Vỏ bọc | 1 | 19 | Chìa khóa | 2 | ||
4 | Bánh lái | 1 | 12 | Con dấu dầu | 4 | 20 | Ống tay áo | 2 | ||
5 | Vòng bi | 2 | 13 | Nắp bên phải | 1 | 21 | Vòng bi | 2 | ||
6 | Cánh quạt hướng | 2 | 14 | Chớp | 16 | 22 | Tấm mang | 2 | ||
7 | Cốc bụi | 1 | 15 | Xả hơi | 1 | 23 | Pad điều chỉnh | một số | ||
số 8 | Khớp để bôi trơn | 2 | 16 | Chớp | số 8 | 24 | Đai ốc từ | 1 |
Lắp ráp bản vẽ gói quạt gió
Tiêu chuẩn cung cấp phạm vi
1. trần trục blower
2. van giảm áp
3. van kiểm tra wafer (loại mỏng)
4. bộ phận giảm thanh vào (với bộ lọc khí)
5. bộ phận giảm thanh
6. cơ sở công cộng (với vành đai bìa)
7. cao su linh hoạt doanh và sốc pad
8. động cơ ròng rọc
9. đồng hồ đo áp suất Y-60
10. V-belt
11. bu lông và đai ốc và các bộ phận kết nối khác
12. động cơ điện
