Nguồn gốc: | Trung Quốc |
Hàng hiệu: | BK |
Chứng nhận: | ISO9001/ISO14001/CE |
Số mô hình: | BK6005 |
Số lượng đặt hàng tối thiểu: | 1 bộ |
---|---|
Giá bán: | Negotiation |
chi tiết đóng gói: | Vỏ gỗ tiêu chuẩn xuất khẩu |
Thời gian giao hàng: | 5 đến 20 ngày làm việc, tùy thuộc vào số lượng đặt hàng và đặc điểm kỹ thuật |
Điều khoản thanh toán: | L / C, T / T |
Khả năng cung cấp: | 100 bộ mỗi tháng |
Công suất không khí: | 4,58-12,74m3 / phút | Áp suất chênh lệch xả: | 10-80KPA |
---|---|---|---|
Động cơ điện: | 2.2-22KW | Lỗ khoan: | DN80 (3 đỉnh) |
Loại làm mát: | không khí | Ứng dụng:: | Sục khí, rửa ngược, vận chuyển khí nén, áp dụng cho xử lý nước, xi măng, làm sạch đường ống, nhà máy |
Ổ đỡ trục: | NSK, SKF từ bỏ | Màu sắc: | RAL6011 tiêu chuẩn, hoặc tùy chỉnh |
Điểm nổi bật: | Máy thổi rễ áp suất cao 80kpa,máy thổi rễ áp suất nhỏ,máy thổi rễ cao áp xoay thùy |

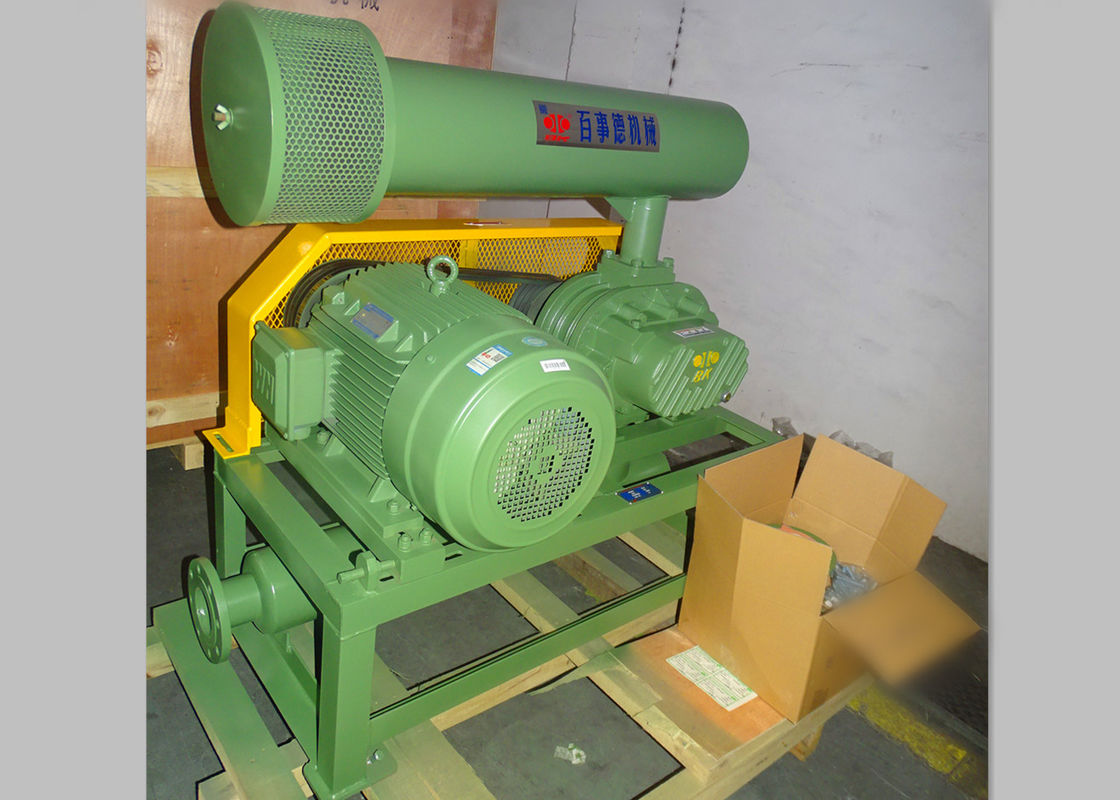

Máy thổi khí ba thùy Rễ thổi khí, Máy thổi khí quay, 10KPA - 80KPA, máy thổi khí
Về BK
BK Roots Blower là một loại sản phẩm được thiết kế và sản xuất theo tiêu chuẩn quốc gia.
Máy thổi loại này được ứng dụng rộng rãi trong xử lý nước thải dùng làm bể lọc.
Thông số kỹ thuật:
Người mẫu |
BK6005 |
Công suất không khí |
3,54-11,74m3/ phút |
Xả áp suất chênh lệch |
10-80KPA |
Tốc độ quay |
850-1800 vòng / phút |
Loại động cơ |
2,2KW-22KW 380/400/415 / 440V, 3PHASES, 50 / 60HZ |
Thương hiệu động cơ |
Tiêu chuẩn: Động cơ Siemens Beide hoặc Wannan Động cơ Siemens và ABB cho tùy chọn của bạn |
Loại cài đặt |
Tiêu chuẩn: loại nằm ngang. Loại dọc có sẵn cho tùy chọn của bạn |
NW của quạt gió không có động cơ |
241 kg |
Kích thước đóng gói |
1,5 * 1,05 * 1,75m (dài * rộng * cao) |
Đặc trưng:
1. Bánh răng định thời kiểu xoắn ốc để vận hành trơn tru
2. Nhỏ gọn, linh hoạt trong việc lắp đặt mang đến cho người dùng nhiều sự lựa chọn.
3. Cấu trúc tích hợp của bánh công tác và trục để tránh những thiếu sót của cấu trúc phân chia
4. Các phớt dầu SKF được làm từ cao su fluoro có khả năng chống mài mòn tốt và chịu nhiệt độ cao được lắp đặt.
5. Độ rung thấp và tiêu thụ năng lượng nhỏ.
Bảng thông số
Người mẫu | Cổng Dia (MM) | Tốc độ, vận tốc | Lưu lượng gió vào (m3 / phút) và công suất trục (KW) | |||||||||||||||
0,1kgf / cm2 | 0,2kgf / cm2 | 0,3kgf / cm2 | 0,4kgf / cm2 | 0,5kgf / cm2 | 0,6kgf / cm2 | 0,7kgf / cm2 | 0,8kgf / cm2 | |||||||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||||||
0,01Mpa | 0,02Mpa | 0,03Mpa | 0,04Mpa | 0,05Mpa | 0,06Mpa | 0,07Mpa | 0,08Mpa | |||||||||||
vòng / phút | m3 / phút | KW | m3 / phút | KW | m3 / phút | KW | m3 / phút | KW | m3 / phút | KW | m3 / phút | KW | m3 / phút | KW | m3 / phút | KW | ||
BK6005 | 80 (3 ") | 850 | 5,01 | 1,66 | 4,58 | 2,95 | 4,26 | 3,90 | 3,99 | 4,87 | 3,75 | 6,00 | 3.54 | 7.13 | ||||
1000 | 6,07 | 1,95 | 5,65 | 3,47 | 5.33 | 4,59 | 5,05 | 5,73 | 4,82 | 7,06 | 4,60 | 8,39 | 4,40 | 9,45 | 4,22 | 10,73 | ||
1150 | 7.13 | 2,24 | 6,71 | 3,99 | 6,39 | 5,28 | 6,11 | 6,59 | 5,88 | 8.12 | 5,67 | 9,65 | 5,46 | 10,87 | 5,29 | 12,33 | ||
1250 | 7.84 | 2,44 | 7.42 | 4,34 | 7.10 | 5,74 | 6,82 | 7.16 | 6,59 | 8,82 | 6,38 | 10.49 | 6.17 | 11,82 | 5,99 | 13.41 | ||
1400 | 8,91 | 2,73 | 8,48 | 4,86 | 8.16 | 6,43 | 7.89 | 8.02 | 7.65 | 9,88 | 7.44 | 11,74 | 7.23 | 13,24 | 7,06 | 15.02 | ||
1500 | 9,61 | 2,92 | 9.19 | 5.21 | 8,87 | 6,89 | 8,59 | 8,60 | 8,36 | 10,59 | 8.15 | 12,58 | 7,94 | 14,18 | 7,76 | 16.09 | ||
1650 | 10,68 | 3,22 | 10,25 | 5,73 | 9,93 | 7,58 | 9,66 | 9,46 | 9,42 | 11,65 | 9.21 | 13,84 | 9.00 | 15,60 | 8,83 | 17,70 | ||
1800 | 11,74 | 3.51 | 11,31 | 6,25 | 11.00 | 8.27 | 10,72 | 10,32 | 10.49 | 12,71 | 10,27 | 15,10 | 10.07 | 17.02 | 9,89 | 19,31 |
Cấu tạo của thân chính quạt gió
Không. |
Tên bộ phận |
Số lượng. |
|
Không. |
Tên bộ phận |
Số lượng. |
|
Không. |
Tên bộ phận |
Số lượng. |
1 |
Chân |
2 |
|
9 |
Bìa cuối bên trái |
1 |
|
17 |
Thùng dầu |
1 |
2 |
Bu lông lục giác |
4 |
|
10 |
Ghim tròn |
4 |
|
18 |
Bánh răng |
2 |
3 |
Con dấu chống gỉ |
1 |
|
11 |
Vỏ bọc |
1 |
|
19 |
Chìa khóa |
2 |
4 |
Truyền động bánh công tác |
1 |
|
12 |
Con dấu dầu |
4 |
|
20 |
Ống tay trục |
2 |
5 |
Ổ đỡ trục |
2 |
|
13 |
Bìa cuối bên phải |
1 |
|
21 |
Ổ đỡ trục |
2 |
6 |
Bánh công tác |
2 |
|
14 |
Chớp |
16 |
|
22 |
Tấm mang |
2 |
7 |
Cốc bụi |
1 |
|
15 |
Người thở |
1 |
|
23 |
Pad điều chỉnh |
vài |
số 8 |
Khớp để bôi trơn |
2 |
|
16 |
Chớp |
số 8 |
|
24 |
Đai ốc từ tính |
1 |
Bản vẽ lắp ráp của gói máy thổi
Cung cấp tiêu chuẩn của phạm vi
1. thân máy thổi khí chính
2. van giảm áp
3. van một chiều
4. bộ giảm thanh đầu vào (với bộ lọc không khí)
5. xả bộ giảm thanh
6. cơ sở công cộng (có đai che)
7. khớp dẻo cao su và đệm chống sốc
8. động cơ ròng rọc
9. thiết bị đo áp suất
10. Đai chữ V
11. bu lông và đai ốc và các bộ phận kết nối khác
12. động cơ điện
