Nhà sản xuất chuyên nghiệp của nhiều loại máy thổi

|
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | BC |
| Chứng nhận: | ISO9001/ISO14001 |
| Số mô hình: | BC9020s |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | USD 7500-10000 / SET |
| chi tiết đóng gói: | Vỏ gỗ tiêu chuẩn xuất khẩu |
| Thời gian giao hàng: | 5 đến 20 ngày làm việc, tùy thuộc vào số lượng đặt hàng và thông số kỹ thuật |
| Điều khoản thanh toán: | L/C, T/T |
| Khả năng cung cấp: | 50 bộ mỗi tháng |
| Kiểu: | Dịch chuyển tích cực, Loại rễ, vận chuyển không khí | Khả năng không khí: | 42,58-85,85 m³/phút |
|---|---|---|---|
| Xả áp suất chênh lệch: | 10-80KPA | Công suất động cơ: | 30-132kw |
| Khoan xả: | DN200 (8”) | Loại làm mát: | Không khí |
| Ứng dụng:: | Sục khí, rửa ngược, vận chuyển khí nén, áp dụng cho xử lý nước, xi măng, làm sạch đường ống, nhà máy | Vật liệu chính: | gang |
| Làm nổi bật: | Máy thổi thùy quay rễ dn250,máy thổi thùy quay rễ 80kpa,máy thổi thùy quay rễ làm mát không khí |
||
Máy thổi khí Roots ba cánh quạt DN200, 30-132KW, quạt ly tâm làm mát bằng khí 80KPA
Quạt BC có hiệu suất đoạn nhiệt toàn phần được cải thiện cũng như hiệu suất thể tích và cung cấp đặc tính tuyệt vời về lưu lượng khí
lưu lượng so với áp suất.
|
Tốc độ |
1000 |
|
Lưu lượng khí |
42.58-85.85m1/phút |
|
Áp suất chênh lệch xả |
10-80KPA |
|
Tốc độ quay |
1000-1600 vòng/phút |
|
Loại động cơ |
30KW-132KW 380/400/415/440V, 3 PHA, 50/60HZ, động cơ tần số cũng có sẵn |
|
Loại lắp đặt |
Tiêu chuẩn: loại ngang. Loại dọc có sẵn cho bạn lựa chọn Màu sắc |
| Tùy chỉnh, tiêu chuẩn RAL6011 | N.W. của quạt không có động cơ |
|
800 kg |
Kích thước đóng gói xấp xỉ |
|
2.62*1.78*2.45m (dài*rộng*cao) |
Đặc điểm: |
1. Quạt ba cánh BC không cần nước làm mát trong áp suất tăng 80kpa.
2. Bánh răng nghiêng được sử dụng để vận chuyển ổn định hơn.
3. Bằng cách sử dụng một cấu hình đặc biệt của cánh quạt, khe hở giữa các cánh quạt có thể được giữ không đổi,
điều này làm cho hiệu suất còn cao hơn.
4. Độ chính xác của cánh quạt được kiểm soát hoàn toàn bằng sản xuất hàng loạt trên máy NC chính xác. Ngoài ra,
cánh quạt gần như không rung động vì chúng đã được cân bằng động ở giai đoạn chế tạo.
5. Bánh răng định thời nghiêng được sử dụng không chỉ để kéo dài tuổi thọ sử dụng mà còn để giảm tiếng ồn.
Bảng thông số
Mẫu mã
Đường kính cổng (mm)
| Tốc độ | Lưu lượng đầu vào (m3/phút) và công suất trục (KW) | 0.1kgf/cm2 | 0.2kgf/cm2 | |||||||||||||||
| 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | 1000mmH2O | 2000mmH2O | |||||||||||
| 3000mmH2O | 4000mmH2O | 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | 0.01Mpa | 0.02Mpa | |||||||||||
| 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | vòng/phút | m3/phút | |||||||||||
| KW | BC9020S | 200(8") | BC9020S | 200(8") | BC9020S | 200(8") | BC9020S | 200(8") | BC9020S | 200(8") | BC9020S | 200(8") | BC9020S | 200(8") | BC9020S | 200(8") | ||
| 1000 | 51.88 | 24.34 | 49.92 | 31.03 | 48.41 | 37.73 | 47.14 | 44.42 | 46.02 | 51.12 | 45.01 | 57.82 | 43.6 | 65.83 | 42.58 | 72.66 | 1050 | 54.71 |
| 25.55 | 52.75 | 32.58 | 51.24 | 39.61 | 49.97 | 46.65 | 48.85 | 53.68 | 47.84 | 60.71 | 46.91 | 67.74 | 46.05 | 74.77 | 1150 | 60.37 | ||
| 27.99 | 58.41 | 35.69 | 56.9 | 43.39 | 55.63 | 51.09 | 54.51 | 58.79 | 53.5 | 66.49 | 52.57 | 74.19 | 51.71 | 81.89 | 1250 | 66.03 | ||
| 30.42 | 64.07 | 38.79 | 62.56 | 47.16 | 61.29 | 55.53 | 60.18 | 63.9 | 59.17 | 72.27 | 58.24 | 80.64 | 57.37 | 89.01 | 1400 | 74.52 | ||
| 34.07 | 72.56 | 43.44 | 71.06 | 52.82 | 69.79 | 62.19 | 68.67 | 71.57 | 67.66 | 80.94 | 66.73 | 90.32 | 65.86 | 99.69 | 1500 | 80.18 | ||
| 36.5 | 78.22 | 45.38 | 76.72 | 56.59 | 75.45 | 66.64 | 74.33 | 76.68 | 73.32 | 86.72 | 72.39 | 96.77 | 71.52 | 106.8 | 1600 | 85.85 | ||
| 38.94 | 83.88 | 49.65 | 82.38 | 60.36 | 81.11 | 71.08 | 79.99 | 81.79 | 78.98 | 92.51 | 78.05 | 103.2 | 77.19 | 113.9 | Cấu trúc thân máy thổi khí | Số TT | ||
Tên bộ phận
|
Số lượng |
1 |
Chân đế |
|
Số lượng |
1 |
Chân đế |
|
Số lượng |
1 |
Chân đế |
|
Phạm vi cung cấp tiêu chuẩn |
9 |
Bu lông |
|
1 |
17 |
Phạm vi cung cấp tiêu chuẩn |
|
1 |
2 |
Phạm vi cung cấp tiêu chuẩn |
|
Bu lông |
10 |
Ống lót trục |
|
4 |
18 |
Ống lót trục |
|
2 |
3 |
Bu lông |
|
1 |
11 |
Phạm vi cung cấp tiêu chuẩn |
|
1 |
19 |
Phạm vi cung cấp tiêu chuẩn |
|
2 |
4 |
Bu lông |
|
Ống lót trục |
12 |
Phạm vi cung cấp tiêu chuẩn |
|
4 |
20 |
Ống lót trục |
|
2 |
5 |
Bu lông |
|
2 |
6 |
Bu lông |
|
1 |
21 |
Phạm vi cung cấp tiêu chuẩn |
|
2 |
6 |
Bu lông |
|
2 |
14 |
Bu lông |
|
16 |
24 |
8 |
|
2 |
7 |
Bu lông |
|
1 |
15 |
Phạm vi cung cấp tiêu chuẩn |
|
1 |
23 |
Phạm vi cung cấp tiêu chuẩn |
|
vài cái |
8 |
Ống mỡ |
|
Đai ốc từ tính |
16 |
Bu lông |
|
8 |
24 |
Đai ốc từ tính |
|
1 |

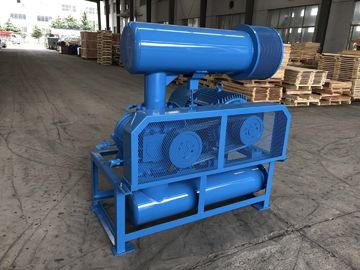

Bản vẽ lắp ráp bộ máy thổi khí |
Phạm vi cung cấp tiêu chuẩn |
1. Máy thổi khí trục trần
2. Van giảm áp
3. Van một chiều dạng wafer (loại mỏng)
4. Ống giảm thanh đầu vào (có bộ lọc khí)
5. Ống giảm thanh đầu ra
6. Đế chung (có nắp đai truyền)
7. Khớp nối mềm cao su và miếng đệm chống rung
8. Puli động cơ
9. Đồng hồ áp suất
10. Dây đai V
11. Bu lông, đai ốc và các bộ phận kết nối khác
12. Động cơ điện
