Nguồn gốc: | Trung Quốc |
Hàng hiệu: | BK |
Chứng nhận: | ISO9001/ISO14001/CE |
Số mô hình: | BK7011 |
Số lượng đặt hàng tối thiểu: | 1 tập |
---|---|
Giá bán: | Negotiation |
chi tiết đóng gói: | Xuất khẩu gỗ tiêu chuẩn |
Thời gian giao hàng: | 5 đến 20 ngày làm việc, phụ thuộc vào số lượng đặt hàng và đặc điểm kỹ thuật |
Điều khoản thanh toán: | L/C, T/T |
Khả năng cung cấp: | 100 bộ mỗi tháng |
Công suất không khí: | 10,90-31,51m3 / phút | Áp suất chênh lệch xả: | 10-70KPA |
---|---|---|---|
Động cơ điện: | 5,5-45KW | Lỗ khoan: | DN150 (6) |
Ứng dụng:: | Sục khí, rửa ngược, vận chuyển khí nén, áp dụng cho xử lý nước, nhà máy xi măng, nhà máy điện, vv | Vật liệu chính: | Gang thép |
Nguồn gốc công nghệ: | Hoa Kỳ | Kết nối bởi: | Vành đai và ròng rọc |
Làm mát: | bằng không khí tự nhiên | ||
Điểm nổi bật: | máy thổi khí loại rễ cao áp,máy thổi khí kiểu rễ gang,máy thổi khí nén loại củ 10kpa |

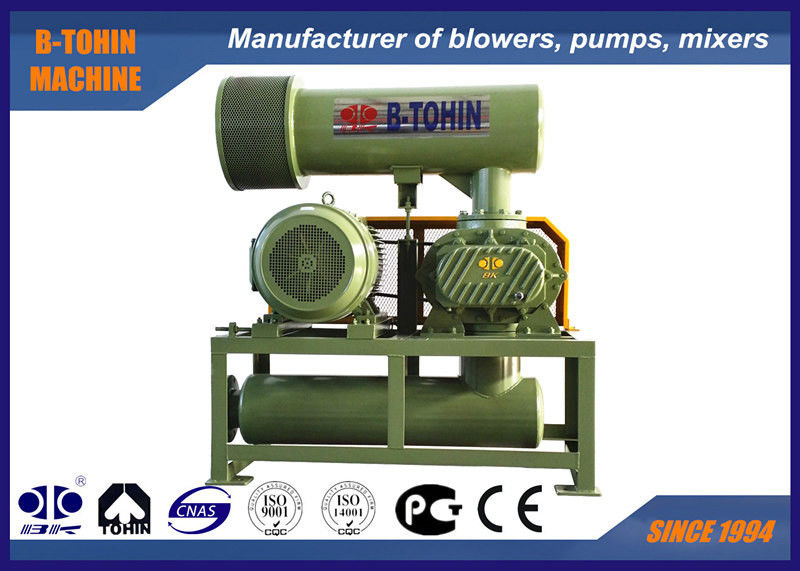

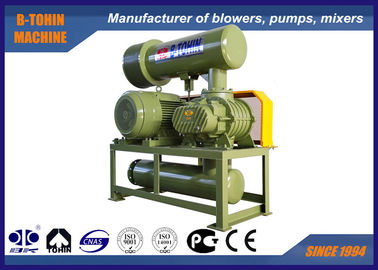

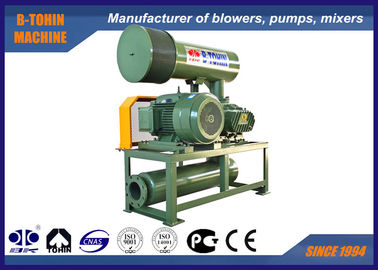

Máy thổi khí ra rễ bằng gang, máy nén khí rễ, áp suất 10-70KPA
B-Tohin là một nhà sản xuất chuyên nghiệp sản xuất máy thổi rễ thùy bằng gang.
Và chúng tôi có bộ phận nghiên cứu độc lập để thiết kế và tạo ra các sản phẩm mới theo yêu cầu đặc biệt của khách hàng.
Thông số kỹ thuật:
Người mẫu |
BK7011 |
Công suất không khí |
10,90-31,51m3/ phút |
Xả áp suất chênh lệch |
10-70KPA |
Tốc độ quay |
700-1500 vòng / phút |
Loại động cơ |
5,5KW-45KW 380/400/415 / 440V, 3PHASES, 50 / 60HZ, động cơ tần số cũng có sẵn |
Thương hiệu động cơ |
Tiêu chuẩn: Động cơ Siemens Beide hoặc Wannan Động cơ Siemens và ABB cho tùy chọn của bạn |
Loại cài đặt |
Tiêu chuẩn: loại nằm ngang. Loại dọc có sẵn cho tùy chọn của bạn |
Màu sắc | Tùy chỉnh, tiêu chuẩn của RAL6011 |
NW của quạt gió không có động cơ |
477 kg |
Kích thước đóng gói |
1,8 * 1,3 * 2,1m (dài * rộng * cao) |
Đặc trưng:
1. Bánh răng định thời kiểu xoắn ốc để vận hành trơn tru
2. Nhỏ gọn, linh hoạt trong việc lắp đặt mang đến cho người dùng nhiều sự lựa chọn.
3. Cấu trúc tích hợp của bánh công tác, ổn định hơn trong việc truyền tải điện năng
4. Áp dụng phớt dầu nhập khẩu được làm từ cao su fluoro, có khả năng chống mài mòn đáng tin cậy và chịu được nhiệt độ cao.
5. Rung động nhỏ và tiêu thụ năng lượng tiết kiệm.
Bảng thông số
Người mẫu | Port Dia (MM) |
Tốc độ, vận tốc | Công suất đầu vào (m3 / phút) và công suất trục (KW) | |||||||
0,1kgf / cm2 | 0,2kgf / cm2 | 0,3kgf / cm2 | 0,4kgf / cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | |||||||
0,01Mpa | 0,02Mpa | 0,03Mpa | 0,04Mpa | |||||||
vòng / phút | NS3/ phút | KW | NS3/ phút | KW | NS3/ phút | KW | NS3/ phút | KW | ||
BK7011 | 150 (6 ") | 700 | 13,57 | 3,77 | 12,67 | 6,60 | 11,97 | 8,98 | 11.41 | 11,87 |
850 | 16,93 | 4,57 | 16.03 | 8,01 | 15,34 | 10,90 | 14,78 | 14.41 | ||
1000 | 20,29 | 5,38 | 19,40 | 9,42 | 18,70 | 12,83 | 18,14 | 16,95 | ||
1150 | 23,66 | 6.19 | 22,76 | 10,84 | 22.07 | 14,75 | 21,50 | 19,50 | ||
1250 | 25,90 | 6,73 | 25,00 | 11,78 | 24,31 | 16.03 | 23,75 | 21,19 | ||
1400 | 29,26 | 7,53 | 28,37 | 13,19 | 27,67 | 17,96 | 27.11 | 23,73 | ||
1500 | 31,51 | 8.07 | 30,61 | 14,13 | 29,91 | 19,24 | 29,35 | 25.43 |
Người mẫu | Port Dia (MM) |
Tốc độ, vận tốc | Công suất đầu vào (m3 / phút) và công suất trục (KW) | |||||||
0,5kgf / cm2 | 0,6kgf / cm2 | 0,7kgf / cm2 | 0,8kgf / cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||
0,05Mpa | 0,06Mpa | 0,07Mpa | 0,08Mpa | |||||||
vòng / phút | NS3/ phút | KW | NS3/ phút | KW | NS3/ phút | KW | NS3/ phút | KW | ||
BK7011 | 150 (6 ") | 700 | 10,90 | 14,94 | ||||||
850 | 14,26 | 18,14 | 13,81 | 21,65 | ||||||
1000 | 17,63 | 21,35 | 17,18 | 25.47 | 16,75 | 27,14 | ||||
1150 | 20,99 | 24,55 | 20,54 | 29,30 | 20.11 | 31,21 | ||||
1250 | 23,23 | 26,68 | 22,78 | 31,84 | 22,36 | 33,92 | ||||
1400 | 26,59 | 29,88 | 26.15 | 35,66 | 25,72 | 37,99 | ||||
1500 | 28,84 | 32.02 | 28,39 | 38,21 | 27,96 | 40,70 |
Cấu tạo của thân chính quạt gió
Không. |
Tên bộ phận |
Số lượng. |
|
Không. |
Tên bộ phận |
Số lượng. |
|
Không. |
Tên bộ phận |
Số lượng. |
1 |
Chân |
2 |
|
9 |
Bìa cuối bên trái |
1 |
|
17 |
Thùng dầu |
1 |
2 |
Bu lông lục giác |
4 |
|
10 |
Ghim tròn |
4 |
|
18 |
Bánh răng |
2 |
3 |
Con dấu chống gỉ |
1 |
|
11 |
Vỏ bọc |
1 |
|
19 |
Chìa khóa |
2 |
4 |
Truyền động bánh công tác |
1 |
|
12 |
Con dấu dầu |
4 |
|
20 |
Ống tay trục |
2 |
5 |
Ổ trục cuối ổ trục |
2 |
|
13 |
Bìa cuối bên phải |
1 |
|
21 |
Vòng bi cuối bánh răng |
2 |
6 |
Bánh công tác |
2 |
|
14 |
Chớp |
16 |
|
22 |
Tấm mang |
2 |
7 |
Phủ bụi |
1 |
|
15 |
Người thở |
1 |
|
23 |
Pad điều chỉnh |
vài |
số 8 |
Khớp để bôi trơn |
2 |
|
16 |
Chớp |
số 8 |
|
24 |
Đai ốc từ tính |
1 |
Bản vẽ lắp ráp của gói máy thổi
Cung cấp tiêu chuẩn của phạm vi
1. máy thổi trục trần
2. van xả
3. Van một chiều wafer (loại mỏng)
4. bộ giảm thanh đầu vào (với bộ lọc khí)
5. xả bộ giảm thanh
6. cơ sở công cộng (có đai che)
7. khớp dẻo cao su và bộ giảm xóc
8. động cơ ròng rọc
9. đồng hồ áp suất
10. Đai chữ V
11. bu lông và đai ốc và các bộ phận kết nối khác
12. động cơ điện 3 pha
Câu hỏi thường gặp
1. Tôi nên cung cấp thông tin gì khi yêu cầu?
A: Công suất không khí
B: Áp suất
C: Ứng dụng
D: Môi trường sử dụng (Nhiệt độ, áp suất khí quyển)
E: Bạn có cần động cơ không?
Hoặc những đặc biệt khác mà bạn cung cấp cho chúng tôi sẽ được đánh giá cao hơn.
2. bảo hành của bạn là gì?
Bảo hành của chúng tôi là 12 tháng sau khi nhận được máy thổi rễ.Trong thời gian bảo hành, thay thế các bộ phận hư hỏng miễn phí.Hết thời gian bảo hành, cung cấp các dịch vụ kỹ thuật kịp thời, chất lượng cao và phụ tùng thay thế ưu đãi về giá để đảm bảo thiết bị vận hành liên tục an toàn và chất lượng cao.
3. Tuổi thọ của máy thổi khí là bao lâu?
Trong môi trường sử dụng bình thường
A- Tuổi thọ của quạt gió trên 10 năm.
B- Tuổi thọ của bánh công tác trên 60.000 giờ.
C- Tuổi thọ của vòng bi là hơn 50.000 giờ.
D- Tuổi thọ của bánh răng hơn 60.000 giờ.
4. Điều khoản đóng gói của bạn là gì?
A: Nói chung, chúng tôi đóng gói hàng hóa của mình trong Hộp gỗ dán miễn phí khử trùng.Nếu bạn đã đăng ký hợp pháp bằng sáng chế, chúng tôi có thể đóng gói hàng hóa trong các hộp mang nhãn hiệu của bạn sau khi nhận được thư ủy quyền của bạn.
5. Làm thế nào để nhà máy của bạn kiểm soát chất lượng sản phẩm?
Chúng tôi có bộ phận kiểm tra chất lượng.Trước khi gửi sản phẩm, chúng tôi kiểm tra từng sản phẩm.Nếu có vấn đề về chất lượng, chúng tôi sẽ sản xuất một cái mới.
6. Điều khoản thanh toán của bạn là gì?
1. TT 30% NHƯ THANH TOÁN ƯU ĐÃI VÀ TT 70% SAU KHI KIỂM TRA TRƯỚC KHI VẬN CHUYỂN.
2. 100% L / C IRREVOCABLE AT STGHT.
