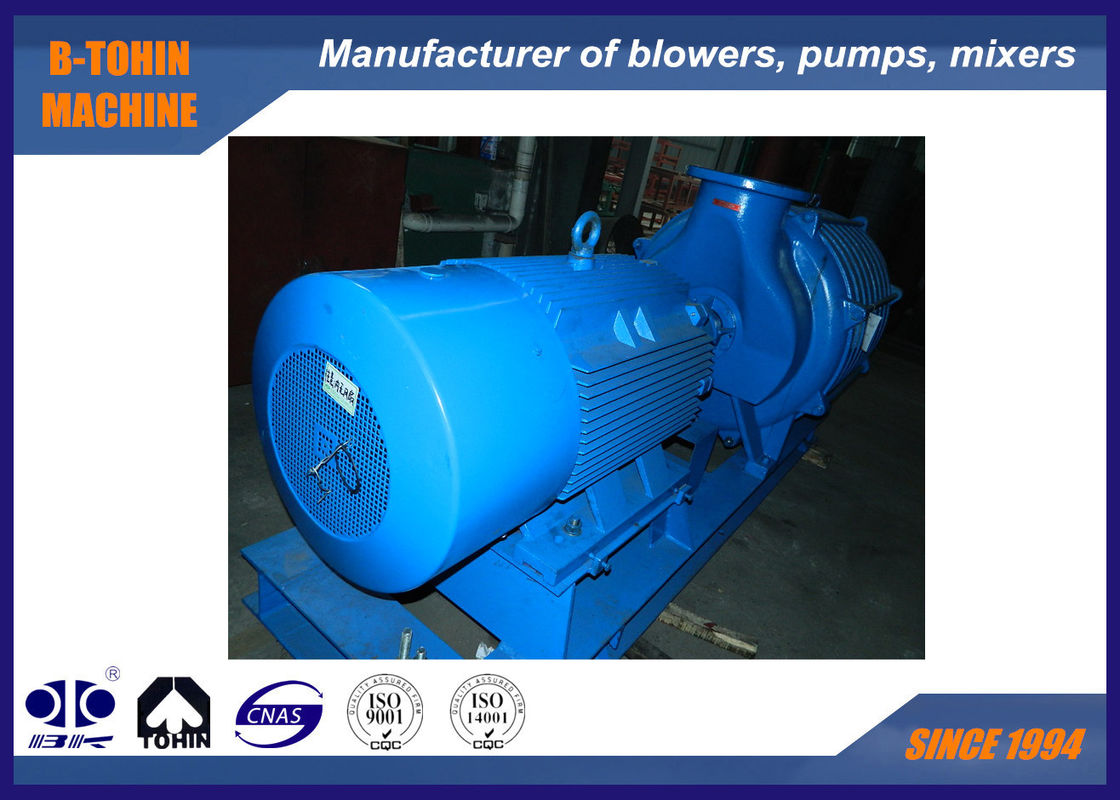

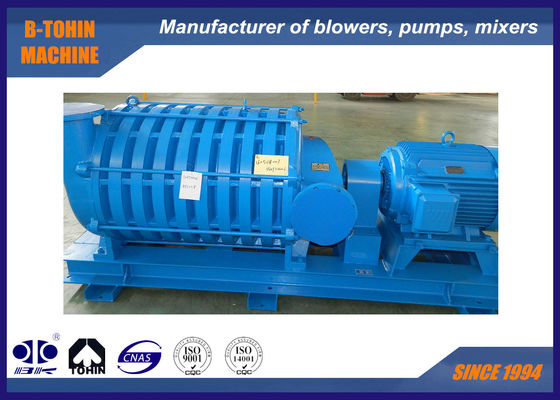

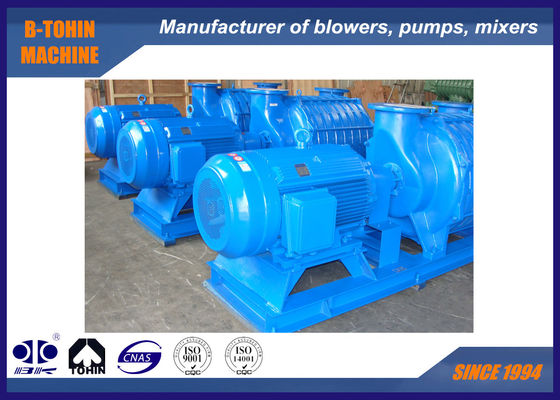

Quạt ly tâm đa cấp xử lý nước thải có cánh quạt bằng nhôm, Áp suất đầu vào 90m³/phút

Thông tin chi tiết sản phẩm:

Place of Origin:	China
Hàng hiệu:	BK
Chứng nhận:	ISO9001/ISO14001
Số mô hình:	D90-(1.4-1.8)

Thanh toán:

Minimum Order Quantity:	1 set
Giá bán:	Có thể đàm phán
Packaging Details:	Export standard wooden case
Delivery Time:	20-40 working days, depends on order amount and specification
Payment Terms:	L/C, T/T
Supply Ability:	10 SETS per month

Tiếp xúc

Chi tiết sản phẩm

Khả năng không khí:	90 m³/phút	Xả áp suất chênh lệch:	98kpa
Công suất động cơ:	90-160kw	Khoan xả:	DN300 (12 ”)
Loại làm mát:	Nước	Loại điều khiển:	Khớp nối
Ứng dụng:	Xử lý nước thải, lò luyện lò, nhà máy chế biến than, nổi mìn, khí hóa học, ngành chân không và truyề	Công suất trục:	80-135KW
Trọng lượng (Không có động cơ):	2600-4200kg
Làm nổi bật:	multi stage centrifugal blowers , high pressure centrifugal blower

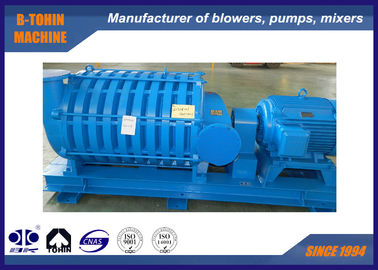

Quạt ly tâm đa cấp xử lý nước thải, cánh quạt bằng nhôm, áp suất 80KPA

Quạt ly tâm đa cấp dòng D có thể được sử dụng để vận chuyển không khí, khí than và khí hóa chất, đặc trưng bởi tiếng ồn thấp, rung động nhỏ, hiệu suất cao, hoạt động êm ái, dễ lắp đặt và bảo trì.

Nguyên lý hoạt động

Trong quá trình quay của cánh quạt, do tác dụng của lực ly tâm quay và dòng chảy của bộ khuếch tán làm việc, tốc độ của khí được tăng lên, sau đó chuyển năng lượng vận tốc thành năng lượng áp suất. Quạt ly tâm đa cấp có nhiều bộ cánh quạt trên trục chính, không khí được nén dần bởi nhiều bộ cánh quạt.

Thông số kỹ thuật

Mẫu mã

Lưu lượng đầu vào m³/phút

Áp suất đầu vào kPa

Nhiệt độ đầu vào ℃	Áp suất cài đặt	Tốc độ vòng/phút	Công suất trục kW	Công suất động cơ kW		Trọng lượng (không bao gồm động cơ) KG	kPa	mmH₂O	D90-1.4
Nhiệt độ đầu vào ℃	Áp suất cài đặt	Tốc độ vòng/phút	Công suất trục kW	90	98	Trọng lượng (không bao gồm động cơ) KG	kPa	mmH₂O	D90-1.4
20	78.5	8000	2950	80	90	4200	D90-1.5	78.5	98
20	78.5	8000	2950	96	110	4200	D90-1.6	90	98
20	78.5	8000	2950	106	132	4200	D90-1.7	90	98
20	78.5	8000	2950	121	160	4200	D90-1.8	1, Tiếng ồn thấp: không có ma sát cơ học trong quá trình thổi khí, và sử dụng biên dạng cánh quạt hợp lý để giảm thiểu tiếng ồn.	98
20	78.5	8000	2950	135	160	4200	Đặc điểm chính	1, Tiếng ồn thấp: không có ma sát cơ học trong quá trình thổi khí, và sử dụng biên dạng cánh quạt hợp lý để giảm thiểu tiếng ồn.	2, Rung động nhỏ: cánh quạt được tối ưu hóa giảm thiểu lực dọc trục để toàn bộ máy chạy êm ái.

3, Máy không ma sát cơ học: không cần tăng tốc bằng bánh răng. Rôto quạt được đỡ bởi hai ổ trục phía trước và phía sau. Trong quá trình hoạt động, không có ma sát cơ học giữa bất kỳ bộ phận nào ngoại trừ ổ trục, do đó tránh được tiếng ồn do ma sát cơ học, đảm bảo tuổi thọ lâu dài nhất cho bộ phận chính của quạt.

4, Điều chỉnh lưu lượng khí thuận tiện: phạm vi điều chỉnh lưu lượng khí của quạt là 50%~100%, được điều chỉnh bằng cách vận hành van bướm ở đầu vào.

5, Máy không dầu: không có dầu và khí được tạo ra trong quá trình tăng áp của quạt, do đó đảm bảo bộ sục khí không bị ăn mòn và cải thiện tuổi thọ của hệ thống sục khí.

6, Làm mát bằng nước được sử dụng cho ổ trục phía sau, giúp kéo dài tuổi thọ của nó.

7, Công nghệ tiên tiến được áp dụng cho rôto để đạt được độ bền cao và tuổi thọ dài.

Tính năng

1. Mức độ tiếng ồn thấp. Được gia công bằng các trung tâm gia công CNC tiên tiến, hoạt động êm ái với độ rung thấp, tạo ra mức độ tiếng ồn thấp.

2. Xử lý tốt trong việc làm kín, không rò rỉ môi chất ra khỏi vỏ quạt.

3. Tiết kiệm năng lượng và chất lượng cao, tuổi thọ dài.

4. Công suất dễ dàng điều chỉnh. Khi áp suất được cài đặt, công suất có thể lớn hơn hoặc nhỏ hơn để đáp ứng nhu cầu của các điều kiện làm việc khác nhau.

5. Ổ trục được bôi trơn bằng dầu bôi trơn, không phải mỡ, đảm bảo tuổi thọ lâu dài.

6. Cánh quạt có hiệu suất đáng tin cậy bằng cách sử dụng vật liệu nhôm và thử nghiệm cân bằng nghiêm ngặt.

Cấu trúc thân quạt chính

Bản vẽ lắp ráp bộ quạt

Phạm vi cung cấp tiêu chuẩn

1. Thân quạt chính
