Nhà sản xuất chuyên nghiệp của nhiều loại máy thổi

|
| Place of Origin: | China |
| Hàng hiệu: | BK |
| Chứng nhận: | ISO9001/ISO14001 |
| Model Number: | D50-1.7 |
| Minimum Order Quantity: | 1 set |
|---|---|
| Giá bán: | Có thể đàm phán |
| Packaging Details: | Export standard wooden case |
| Delivery Time: | 20-40 working days, depends on order amount and specification |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 10 SETS per month |
| Khả năng không khí: | 50m³/phút | Xả áp suất chênh lệch: | 98kpa |
|---|---|---|---|
| Động cơ điện: | 90kw | Khoan xả: | DN200(8”) |
| Loại làm mát: | Nước | Loại điều khiển: | Khớp nối |
| Ứng dụng: | Xử lý nước thải, lò luyện lò, nhà máy chế biến than, nổi mìn, khí hóa học, ngành chân không và truyề | Hướng luồng không khí: | Dọc và ngang cho tùy chọn của khách hàng |
| Nhập cảnh.: | 20℃ | Tốc độ: | 2950 vòng/phút |
| Trọng lượng thổi: | 3000 kg | ||
| Làm nổi bật: | high pressure centrifugal blower,centrifugal air blower |
||

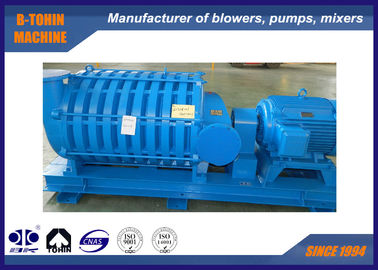

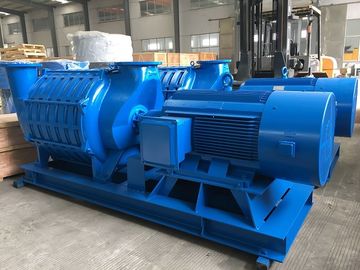

Quạt gió ly tâm đa tầng 90KW, máy nén khí 70KPA để rửa ngược, 50m3/phút
Về quạt gió ly tâm đa tầng dòng D
Quạt gió ly tâm đa tầng dòng D được thiết kế bởi các viện nổi tiếng ở Trung Quốc và các kỹ sư của B-Tohin. Quạt gió có một số cánh quạt được kết nối bằng thanh kết nối. Khí đầu vào được nén theo từng giai đoạn và cuối cùng xả lưu lượng khí từ cửa ra.
Thông số kỹ thuật
|
Mã số |
D50-1.7 |
|
Áp suất chênh lệch xả |
70KPA |
|
Công suất động cơ |
90KW |
|
Lưu lượng khí |
50m3/phút |
|
Loại động cơ |
380/400/415/440V, 3PHA, 50/60HZ |
|
Nhãn hiệu động cơ |
Tiêu chuẩn: Động cơ Siemens Beide hoặc Wannan Động cơ Siemens và ABB để bạn lựa chọn |
| Tốc độ | 2950 vòng/phút |
| Công suất trục |
74KW |
| Công suất động cơ | 90KW |
| Áp suất đầu vào | 98KPa |
| Áp suất đầu ra | 68.6KPa |
| Nhiệt độ đầu vào | 20℃ |
| Trọng lượng | 3000KG |
Đặc trưng
Cấu trúc thân chính của quạt gió
Bản vẽ lắp ráp của gói quạt gió
Phạm vi cung cấp tiêu chuẩn
1. Thân chính của quạt gió
2. Bộ giảm thanh đầu vào (với bộ lọc không khí)
3. Đế chung cho động cơ và quạt gió (bao gồm nắp khớp nối)
4. Van bướm điều khiển bằng tay đầu vào
5. Động cơ
6. Đồng hồ đo áp suất
7. Bu lông lắp và phụ kiện kết nối
8. Van một chiều
Phụ kiện tùy chọn:
1. Bộ giảm thanh đầu ra
2. Van bướm đầu ra (bằng tay hoặc điện)
3. Van xả
4. Bộ giảm thanh xả
5. Bộ giảm tốc
6. Khớp nối mềm
7. Vỏ cách âm
8. Tủ điều khiển
Kích thước của quạt gió
| Hướng dòng chảy ngang | |
|
| Hướng dòng chảy dọc | |
|
1. đế quạt gió 2. thân chính của quạt gió 3. bộ giảm thanh đầu vào 4. van bướm 5. khớp nối 6. động cơ điện
| Mô hình | Kích thước (mm) | ||
| A | B | C | |
| D50-1.7 | 1150 | 1285 | 2630 |
