Nhà sản xuất chuyên nghiệp của nhiều loại máy thổi
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | BK |
| Chứng nhận: | ISO9001/ISO14001/CE |
| Số mô hình: | BK9030 |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | Negotiation |
| chi tiết đóng gói: | Vỏ gỗ tiêu chuẩn xuất khẩu |
| Thời gian giao hàng: | 5 đến 20 ngày làm việc, tùy thuộc vào số lượng đặt hàng và thông số kỹ thuật |
| Điều khoản thanh toán: | L/C, T/T |
| Khả năng cung cấp: | 50 bộ mỗi tháng |
| Loại: | Dịch chuyển tích cực, Loại rễ, vận chuyển không khí | công suất không khí: | 43,44-122,58m3/phút |
|---|---|---|---|
| Xả chênh lệch áp suất: | 10-60KPA | Công suất động cơ: | 22-160KW |
| Xả lỗ khoan: | DN300 (12”) | loại làm mát: | hàng không |
| Đăng kí:: | Sục khí, rửa ngược, vận chuyển khí nén, áp dụng cho xử lý nước, xi măng, làm sạch đường ống, nhà máy | nguyên liệu chính: | Gang thép |
| Điểm nổi bật: | máy thổi kiểu rễ làm mát không khí,máy thổi kiểu rễ xi măng,máy thổi kiểu rễ cao áp |
||

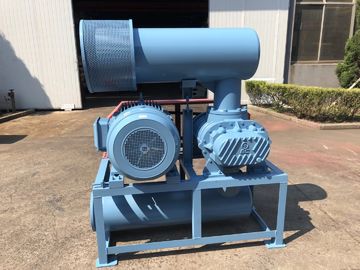

Air Cooling Three Lobe Roots Blower, 22-160KW, máy thổi khí công suất cao hơn
Máy thổi rễ ba cánh BK9030 được sử dụng rộng rãi cho hệ thống vận chuyển khí nén, trong nhiều ngành công nghiệp như sứ, vật liệu xây dựng, sản xuất giấy, luyện kim, điện, dầu khí, hóa chất, dệt may, nuôi trồng thủy sản, xử lý nước thải, thực phẩm, v.v.
Nó có thể phù hợp với loại dọc hoặc loại ngang, hoặc phù hợp với bộ cách âm để đạt được kết quả tốt nhất trong việc giảm tiếng ồn.
thông số kỹ thuật:
|
Mô hình |
BK9030 |
|
công suất không khí |
43,44-122,58m3/ phút |
|
Xả chênh lệch áp suất |
10-60KPA |
|
tốc độ quay |
700-1500 vòng/phút |
|
Loại động cơ |
22KW-160KW 380/400/415/440V, 3PHASES, 50/60HZ, động cơ tần số cũng có sẵn |
|
thương hiệu động cơ |
Tiêu chuẩn: Động cơ Siemens Beide hoặc Wannan Động cơ Siemens và ABB cho lựa chọn của bạn |
|
Loại cài đặt |
Tiêu chuẩn: loại nằm ngang. Loại dọc có sẵn cho tùy chọn của bạn |
| Màu | Tùy chỉnh, tiêu chuẩn của RAL6011 |
|
NW của quạt gió không có động cơ |
1550 kg |
|
Kích thước đóng gói Khoảng. |
2,62*1,78*2,5m (dài*rộng*cao) |
Đặc trưng:
1. Với trang bị bộ giảm thanh đầu vào và đầu ra, tiếng ồn của quạt gió thấp.
2. Đường cong cánh quạt được tối ưu hóa được áp dụng để cải thiện hiệu quả của quạt gió.
3. Đầu ra không khí sạch và không có dầu mỡ.
4. Công nghệ CAD/CAM: Cánh quạt, vỏ, tấm cuối và các bộ phận quan trọng khác được chế tạo bởi
xử lý kỹ thuật số.
5. Ngoại hình đẹp: Máy có thiết kế tối ưu, hình dáng dễ chịu và cấu trúc nhỏ gọn.
bảng thông số
| Mô hình | cảng Dia (MM) |
Tốc độ | Công suất đầu vào (m3/phút) và công suất trục (KW) | |||||||
| 0,1kgf/cm2 | 0,2kgf/cm2 | 0,3kgf/cm2 | 0,4kgf/cm2 | |||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | |||||||
| 0,01Mpa | 0,02Mpa | 0,03Mpa | 0,04Mpa | |||||||
| vòng/phút | m3/phút | KW | m3/phút | KW | m3/phút | KW | m3/phút | KW | ||
| BK9030 | 300(12") | 700 | 53.08 | 17.01 | 49,78 | 27,48 | 47,35 | 37.12 | 45,26 | 42,77 |
| 850 | 66.11 | 20,66 | 62,81 | 33,37 | 60,38 | 45.07 | 58.30 | 51,93 | ||
| 1000 | 79.15 | 24h30 | 75,84 | 39,25 | 73,41 | 53.03 | 71.33 | 61.10 | ||
| 1150 | 92,18 | 27,95 | 88,88 | 45.14 | 86,44 | 60,98 | 84,36 | 70.26 | ||
| 1250 | 100,87 | 30,38 | 97,56 | 49.07 | 95.13 | 66,29 | 93.05 | 76.37 | ||
| 1400 | 113,90 | 34.02 | 110,60 | 54,96 | 108.16 | 74.24 | 106.08 | 85,53 | ||
| 1500 | 122,58 | 36,45 | 119,28 | 58,88 | 116,85 | 79,54 | 114,77 | 91,64 | ||
| Mô hình | cảng Dia (MM) |
Tốc độ | Công suất đầu vào (m3/phút) và công suất trục (KW) | |||||||
| 0,5kgf/cm2 | 0,6kgf/cm2 | 0,7kgf/cm2 | 0,8kgf/cm2 | |||||||
| 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||
| 0,05Mpa | 0,06Mpa | 0,07Mpa | 0,08Mpa | |||||||
| vòng/phút | m3/phút | KW | m3/phút | KW | m3/phút | KW | m3/phút | KW | ||
| BK9030 | 300(12") | 700 | 43,44 | 53.05 | ||||||
| 850 | 56,47 | 64,42 | ||||||||
| 1000 | 69,50 | 75,79 | 67,85 | 90,49 | ||||||
| 1150 | 82,53 | 87.16 | 80,88 | 104.06 | ||||||
| 1250 | 91,22 | 94,74 | 89,57 | 113.11 | ||||||
| 1400 | 104,25 | 106.11 | 102,60 | 126,68 | ||||||
| 1500 | 112,94 | 113,69 | 111.29 | 135,73 | ||||||
Cấu tạo thân chính quạt gió
|
Không. |
Phần tên |
Số lượng |
|
Không. |
Phần tên |
Số lượng |
|
Không. |
Phần tên |
Số lượng |
|
1 |
móng |
2 |
|
9 |
Bìa cuối bên trái |
1 |
|
17 |
thùng dầu |
1 |
|
2 |
bu lông lục giác |
4 |
|
10 |
ghim tròn |
4 |
|
18 |
Bánh răng |
2 |
|
3 |
con dấu bụi |
1 |
|
11 |
vỏ bọc |
1 |
|
19 |
Chìa khóa |
2 |
|
4 |
ổ bánh công tác |
1 |
|
12 |
con dấu dầu |
4 |
|
20 |
tay áo trục |
2 |
|
5 |
Ổ đỡ trục |
2 |
|
13 |
Bìa cuối bên phải |
1 |
|
21 |
Ổ đỡ trục |
2 |
|
6 |
bánh công tác điều khiển |
2 |
|
14 |
Chớp |
16 |
|
22 |
Tấm mang |
2 |
|
7 |
cốc đựng bụi |
1 |
|
15 |
xả hơi |
1 |
|
23 |
đệm điều chỉnh |
vài |
|
số 8 |
Khớp để bôi trơn |
2 |
|
16 |
Chớp |
số 8 |
|
24 |
đai ốc nam châm |
1 |
Bản vẽ lắp ráp của gói quạt gió
tiêu chuẩn cung cấp của phạm vi
1. quạt gió trục trần
2. van giảm áp
3. van một chiều wafer (loại mỏng)
4. bộ giảm thanh đầu vào (có bộ lọc không khí)
5. bộ giảm thanh đầu ra
6. đế công cộng (có đai che)
7. khớp cao su linh hoạt và đệm chống sốc
8. ròng rọc động cơ
9. Đồng hồ đo áp suất Y-60
10. Đai chữ V
11. bu lông và đai ốc và các bộ phận kết nối khác
12. động cơ điện
