Nguồn gốc: | Trung Quốc |
Hàng hiệu: | BK |
Chứng nhận: | ISO9001/ISO14001/CE |
Số mô hình: | BKW8024 |
Số lượng đặt hàng tối thiểu: | 1 tập |
---|---|
Giá bán: | Negotiation |
chi tiết đóng gói: | Xuất khẩu gỗ tiêu chuẩn |
Thời gian giao hàng: | 5 đến 20 ngày làm việc, phụ thuộc vào số lượng đặt hàng và đặc điểm kỹ thuật |
Điều khoản thanh toán: | L/C, T/T |
Khả năng cung cấp: | 50 bộ mỗi tháng |
Tên: | Rễ quay thùy thổi | Kiểu: | Loại rễ dịch chuyển tích cực, ba thùy |
---|---|---|---|
Công suất không khí: | 22,74-66,05m3 / phút | Áp suất chênh lệch xả: | 60-80KPA |
Động cơ điện: | 45-132W | Lỗ khoan: | DN250 (10) |
Loại điều khiển: | động cơ điều khiển, kết nối bởi vành đai và ròng rọc | Loại cài đặt: | ngang, dọc cũng có sẵn |
Điểm nổi bật: | máy thổi khí dương,máy thổi vòng quay |

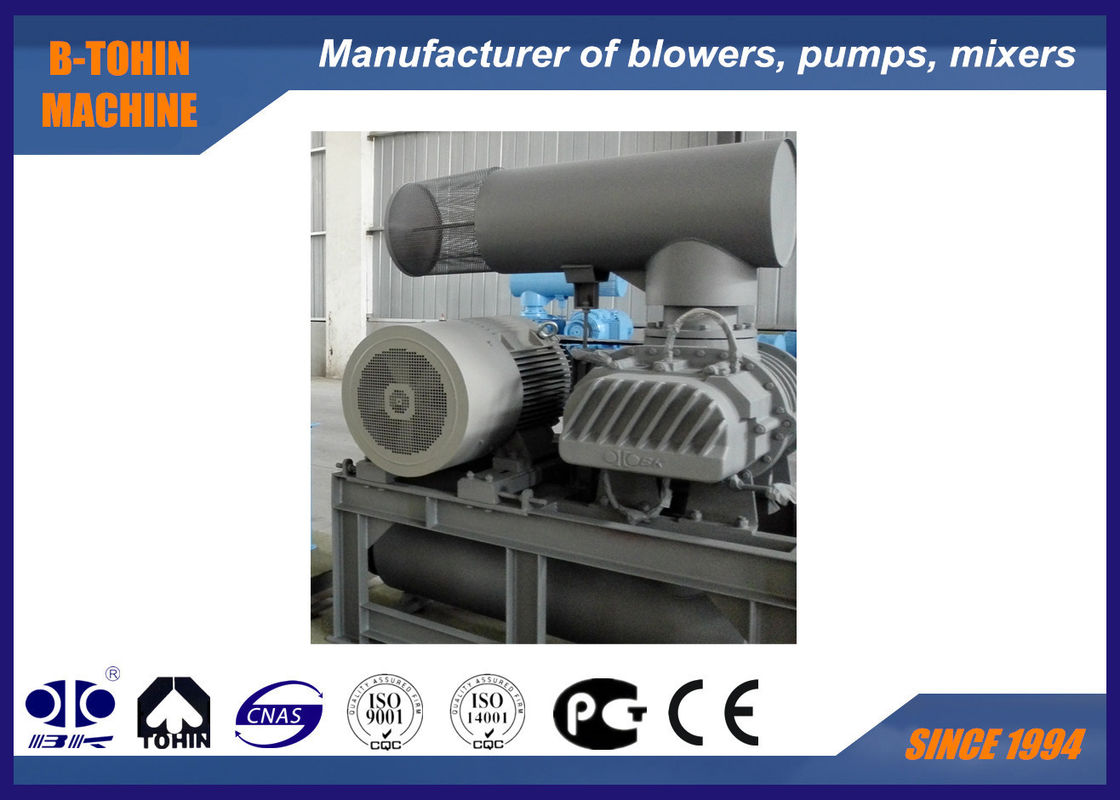

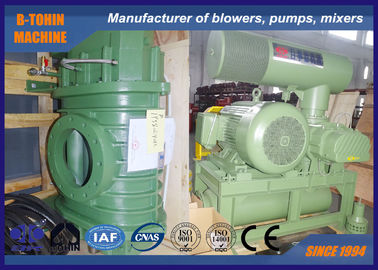

Cast Iron Roots Máy thổi thùy quay, công suất 3600m3 / giờ máy thổi thùy rễ
Roots blower is a kind of volumetric blower whose air capacity and revolution have formed a proportion. Máy thổi rễ là một loại máy thổi thể tích có công suất không khí và cách mạng đã hình thành một tỷ lệ. Each rotation of the three-lobe type blower needs three times of air suction& discharge of two-lobes. Mỗi vòng quay của máy thổi loại ba thùy cần ba lần hút không khí và xả hai thùy. Compared to two-lobe type blower, three lobe roots blower have the characteristics of low air pulsation and more stable operation. So với máy thổi loại hai thùy, máy thổi rễ ba thùy có các đặc tính của xung khí thấp và hoạt động ổn định hơn.

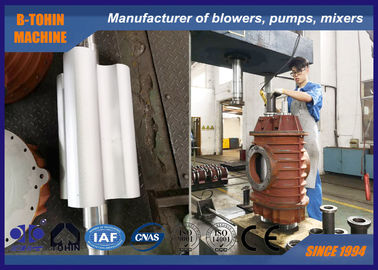

It has two lobes on the two parallel bearings. Nó có hai thùy trên hai vòng bi song song. There are small tiny spaces between lobes, elliptic casing as well as each lobe. Có những khoảng nhỏ nhỏ giữa các thùy, vỏ hình elip cũng như từng thùy. he lobes' uniform speed rotation at opposite directions makes the certain quantity air circled by casing and lobes transported form the suction side to the discharge side. Vòng quay tốc độ đồng đều của các thùy ở hai hướng ngược nhau làm cho lượng không khí nhất định được bao quanh bởi vỏ và các thùy được vận chuyển tạo thành phía hút sang phía xả.
Thông số kỹ thuật
Mô hình | BKW8024 |
Công suất không khí | 22,74-66,05m3/ phút |
Áp suất chênh lệch xả | 60-80KPA |
Tốc độ quay | 700-1500rpm |
Lượng nước làm mát | 20 l / phút |
Loại động cơ | 45-132KW |
Thương hiệu xe máy | Tiêu chuẩn: Động cơ Siemens Beide hoặc Wannan |
Loại cài đặt | Tiêu chuẩn: loại ngang. |
Máy thổi không có động cơ | 1160kg |
Kích thước đóng gói xấp xỉ. | 2,28 * 1,51 * 2,45m (L * W * H) |
Đặc trưng
1. Đường cong cánh quạt được cải thiện để tiết kiệm năng lượng 15 đến 25%
Máy thổi rễ 2.BKW có hiệu suất bịt kín tốt bằng cách sử dụng vật liệu bịt bằng cao su fluoro.
3. Độ chính xác của bánh răng là lớp thứ năm, và các bộ phận chính được gia công NC để đảm bảo vận hành trơn tru.
4.Low rung do cân bằng động chính xác.
5. Không khí vận chuyển sạch sẽ và không có dầu hoặc bụi.
Bảng thông số
Mô hình | Tốc độ | Công suất đầu vào (m3 / phút) và công suất trục (KW) | Làm mát Nước | |||||
0,6kgf / cm2 | 0,7kgf / cm2 | 0,8kgf / cm2 | ||||||
6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||
0,06Mpa | 0,07Mpa | 0,08Mpa | ||||||
vòng / phút | m3 / phút | KW | m3 / phút | KW | m3 / phút | KW | L / phút | |
BKW8024 | 700 | 23,85 | 39.10 | 22,74 | 47,51 | 20 | ||
850 | 31,76 | 47,48 | 30,65 | 55,06 | ||||
1000 | 39,67 | 55,86 | 38,56 | 64,78 | 37,67 | 73,70 | ||
1150 | 47,59 | 64,24 | 46,48 | 74,50 | 45,58 | 84,76 | ||
1250 | 52,86 | 69,82 | 51,75 | 80,98 | 50,86 | 92,13 | ||
1400 | 60,77 | 78,20 | 59,67 | 90,69 | 58,77 | 103,19 | ||
1500 | 66,05 | 83,78 | 64,94 | 97,17 | 64,05 | 110,56 |
Cấu trúc thân quạt gió
Hướng dòng chảy của nước làm mát
Lắp ráp bản vẽ của gói quạt gió
Tiêu chuẩn cung cấp phạm vi
1. máy thổi trục
2. ống giảm thanh đầu vào (có bộ lọc không khí)
3. ổ cắm giảm thanh
4. giảm van
5. kiểm tra van
6. khớp linh hoạt
7. thiết bị đo áp suất
8. ròng rọc quạt gió và ròng rọc xe máy
9. Đai chữ V
10. Vỏ đai
11. cơ sở công cộng
12. xe máy
