Nhà sản xuất chuyên nghiệp của nhiều loại máy thổi

|
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | BK |
| Chứng nhận: | ISO9001/ISO14001/CE |
| Số mô hình: | BKW9030 |
| Số lượng đặt hàng tối thiểu: | 1 tập |
|---|---|
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Xuất khẩu gỗ tiêu chuẩn |
| Thời gian giao hàng: | 5 đến 20 ngày làm việc, phụ thuộc vào số lượng đặt hàng và đặc điểm kỹ thuật |
| Điều khoản thanh toán: | L/C, T/T |
| Khả năng cung cấp: | 50 bộ mỗi tháng |
| Tên: | Máy thổi thùy quay Roots | Kiểu: | Loại Rễ chuyển vị dương, ba thùy |
|---|---|---|---|
| Khả năng không khí: | 50,46-106,5m³/phút | Xả áp suất chênh lệch: | 60-100 Kpa |
| Công suất động cơ: | 37-90/110-220 kW | Khoan xả: | DN250 (10 ”) |
| Loại điều khiển: | Động cơ điều khiển, được kết nối bởi vành đai và ròng rọc | Kiểu cài đặt: | ngang, dọc cũng có sẵn |
| Làm nổi bật: | máy thổi áp lực cao,máy thổi khí dương quay |
||

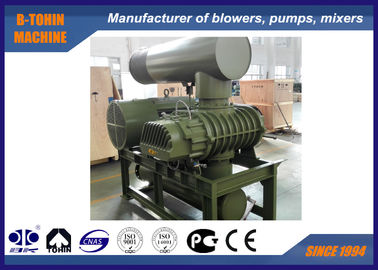

Quạt thổi khí Roots DN300, 6000m3/giờ, quạt khí cánh quạt 80KPA
Ứng dụng
1. Ngành xi măng: quạt vận chuyển xi măng, quạt thông gió, quạt lò nung, quạt lò, v.v.
2. Hệ thống xử lý nước thải: quạt sục khí, quạt rửa ngược, v.v.
3. Nuôi trồng thủy sản: tăng cường sục khí cho ao cá, ao sò, ao tôm, v.v.
4. Vận chuyển khí nén: vận chuyển vật liệu dạng bột, như bột mì, xi măng, cát, ngũ cốc, v.v.
5. Thu gom bụi, thông gió làm sạch bụi trong một số nhà máy, bệnh viện, tòa nhà, v.v.
6. Nhà máy điện: vận chuyển khí, tăng oxy, thông gió, làm sạch bụi, v.v.
Thông số kỹ thuật
|
Mô hình |
BKW9030S |
|
Công suất khí |
50.46-106.5m3/phút |
|
Áp suất chênh lệch xả |
60-100KPA |
|
Tốc độ quay |
850-1500 vòng/phút |
|
Lưu lượng nước làm mát |
20 lít/phút |
|
Loại động cơ |
37-90/110-220KW |
|
Loại lắp đặt |
Tiêu chuẩn: loại ngang. |
|
N.W. của quạt không có động cơ |
1300kg |
|
Kích thước đóng gói xấp xỉ |
2.67*1.85*2.5m (D*R*C) |
* loại BX bằng thép không gỉ cũng có sẵn
Đặc điểm
1. quạt dịch chuyển dương, vận chuyển khí trơn tru, có sự thay đổi lưu lượng nhỏ khi áp suất thay đổi.
2. cánh quạt ba thùy tạo ra tiếng ồn đầu vào và đầu ra yên tĩnh với độ rung thấp.
3. cánh quạt đặc biệt với đường cong tối ưu hóa cho phép quạt có hiệu suất cao và tiêu thụ năng lượng thấp.
4. sử dụng phớt dầu cao su flo SKF và vòng bi NSK (tiêu chuẩn), các loại vòng bi nổi tiếng khác như SKF, FAG cũng có sẵn.
Bảng thông số
| Mô hình | Tốc độ | Công suất đầu vào (m3/phút) và công suất trục (KW) | |||||||||
| 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | 0.9kgf/cm2 | 1.0kgf/cm2 | |||||||
| 6000mmH2O | 7000mmH2O | 8000mmH2O | 9000mmH2O | 10000mmH2O | |||||||
| 0.06Mpa | 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | |||||||
| vòng/phút | m3/phút | KW | m3/phút | KW | m3/phút | KW | m3/phút | KW | m3/phút | KW | |
| BKW9030S | 850 | 53.06 | 72.91 | 51.71 | 81.10 | 50.46 | 89.29 | ||||
| 1000 | 65.4 | 85.78 | 64.05 | 95.41 | 62.8 | 105 | 61.61 | 114.7 | 60.5 | 124.3 | |
| Đường kính cổng: | 1150 | 77.74 | 98.65 | 76.39 | 109.7 | 75.14 | 120.8 | 73.95 | 131.9 | 72.84 | 142.9 |
| DN250 | 1250 | 85.97 | 107.2 | 84.62 | 119.3 | 83.36 | 131.3 | 82.18 | 143.3 | 81.06 | 155.40 |
| (10") | 1400 | 98.31 | 120.1 | 96.96 | 133.6 | 95.7 | 147.1 | 94.52 | 160.5 | 93.4 | 174 |
| 1500 | 106.5 | 128.7 | 105.2 | 143.1 | 103.9 | 157.6 | 102.7 | 172 | |||
| Nước làm mát: 20 lít/phút | |||||||||||
Cấu trúc thân chính của quạt
Hướng dòng chảy của nước làm mát
Bản vẽ lắp ráp bộ quạt
Phạm vi cung cấp tiêu chuẩn
1. trục quạt
2. bộ giảm âm đầu vào (có bộ lọc khí)
3. bộ giảm âm đầu ra
4. van an toàn
5. van một chiều
6. khớp nối mềm
7. đồng hồ đo áp suất
8. ròng rọc quạt và ròng rọc động cơ
9. dây đai chữ V
10. nắp dây đai
11. đế chung
12. động cơ
