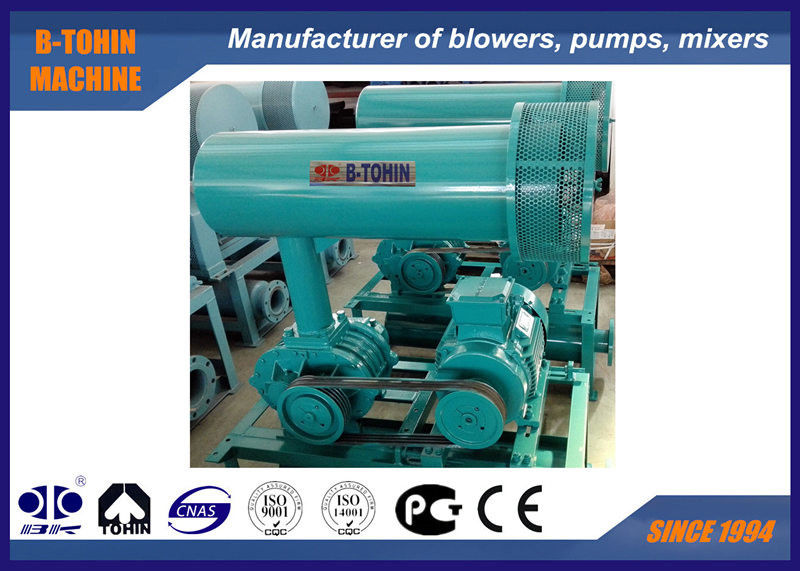

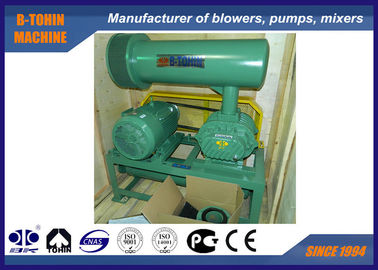

Chuyên nghiệp thép rèn 3 Lobe Roots Blower với áp suất 10-80KPA

Chuyên nghiệp thép rèn 3 Lobe Roots Blower với áp suất 10-80KPA

Chuyên nghiệp thép rèn 3 Lobe Roots Blower với áp suất 10-80KPA
Professional Wrought Iron Three Lobe Roots Blower With Pressure 10-80KPA
Chuyên nghiệp thép rèn 3 Lobe Roots Blower với áp suất 10-80KPA
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: BK
Chứng nhận: ISO9001 / ISO14001 / CE
Số mô hình: BK5003
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 tập
Giá bán: Có thể đàm phán
chi tiết đóng gói: Xuất khẩu gỗ tiêu chuẩn
Thời gian giao hàng: 5 đến 20 ngày làm việc, phụ thuộc vào số lượng đặt hàng và đặc điểm kỹ thuật
Điều khoản thanh toán: L/C, T/T
Khả năng cung cấp: 110 bộ / tháng
Tiếp xúc
Chi tiết sản phẩm
Khả năng không khí: 3.43 - 7,15 m3/min Tên: Máy thổi 3 rễ
Xả áp suất chênh lệch: 10-80 kpa Công suất động cơ: 5,5-7,5 kW/11-15 kW
Vật liệu chính: gang Nguồn gốc công nghệ: Hoa Kỳ
làm mát: bằng không khí tự nhiên RPM thổi: 850-2000
Điện áp: 380V/400V/415V/440V/Tùy chỉnh Tính thường xuyên: 50Hz/60Hz
Loại cài đặt:: Ngang hoặc Dọc
Làm nổi bật:

3 Thùy Roots Blower

,

khí nén truyền đạt blower

Máy thổi khí cánh gạt bằng gang với áp suất 10-80KPA cho xử lý nước thải



B-Tohin là nhà sản xuất chuyên nghiệp sản xuất máy thổi khí cánh gạt bằng gang. Và chúng tôi có bộ phận nghiên cứu độc lập để thiết kế và sản xuất các sản phẩm mới theo yêu cầu đặc biệt của khách hàng.





Thông số kỹ thuật:



Mô hình

BK5003

Lưu lượng khí

3,43-7,15 m3 / phút

Áp suất chênh lệch xả

10-80 KPA

Tốc độ quay

850-2000 vòng / phút

Loại động cơ

5,5-7,5KW / 11-15KW

Loại lắp đặt

Tiêu chuẩn: loại ngang.

Loại dọc có sẵn cho bạn lựa chọn
Màu sắc Tùy chỉnh, tiêu chuẩn RAL6011

Kích thước đóng gói xấp xỉ.

1,8 * 1,3 * 2,1m (dài * rộng * cao)





Đặc trưng:

1. Bánh răng định thời loại xoắn ốc cho hoạt động êm ái

2. Nhỏ gọn, linh hoạt trong lắp đặt mang lại nhiều lựa chọn hơn cho người dùng.

3. Cấu trúc liền khối của cánh quạt vượt trội hơn cấu trúc tách rời, truyền động ổn định hơn

4. Tiêu thụ năng lượng kinh tế, nhỏ gọn, tiếng ồn và rung động thấp.

5. Cấu trúc ổ trục của đầu vào và đầu ra cho sự linh hoạt trong lắp đặt.





Bảng thông số



Mô hình Đường kính cổng Tốc độ Lưu lượng đầu vào (m3 / phút) và công suất trục (KW)
0,1kgf / cm2 0,2kgf / cm2 0,3kgf / cm2 0,4kgf / cm2 0,5kgf / cm2 0,6kgf / cm2 0,7kgf / cm2 0,8kgf / cm2
1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O 5000mmH2O 6000mmH2O 7000mmH2O 8000mmH2O
0,01Mpa 0,02Mpa 0,03Mpa 0,04Mpa 0,05Mpa 0,06Mpa 0,07Mpa 0,08Mpa
vòng / phút m3 / phút KW m3 / phút KW m3 / phút KW m3 / phút KW m3 / phút KW m3 / phút KW m3 / phút KW m3 / phút KW
BK5003 65 (2,5 ") 850 2,67 0,95 2,39 1,58 2,19 2,40 2,01 2,72 1,86 3,31 1,72 3,9
1000 3,25 1,12 2,98 1,85 2,77 2,83 2,60 3,20 2,44 3,89 2,31 4,59
1150 3,84 1,29 3,56 2,13 3,36 3,25 3,18 3,68 3,03 4,48 2,89 5,28 2,76 6,27
1250 4,23 1,40 3,95 2,32 3,75 3,53 3,57 4,00 3,42 4,87 3,28 5,74 3,15 6,81
1350 4,62 1,52 4,34 2,50 4,14 3,82 3,96 4,32 3,81 5,25 3,67 6,19 3,54 7,36 3,43 8,30
1500 5,20 1,69 4,93 2,78 4,72 4,24 4,55 4,80 4,39 5,84 4,26 6,88 4,13 8,17 4,01 9,22
1600 5,59 1,80 5,32 2,97 5,11 4,52 4,94 5,11 4,78 6,23 4,65 7,34 4,52 8,72 4,40 9,83
1750 6,18 1,97 5,91 3,24 5,70 4,95 5,52 5,59 5,37 6,81 5,23 8,03 5,10 9,54 4,99 10,75
1850 6,57 2,08 6,30 3,43 6,09 5,23 5,91 5,91 5,76 7,20 5,62 8,49 5,50 10,08 5,30 11,37
2000 7,15 2,25 6,88 3,71 6,67 5,65 6,50 6,39 6,35 7,78 6,21 9,18 6,08 10,90 5,96 12,29

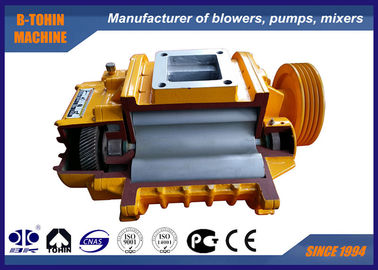

Cấu trúc thân máy thổi khí


Chuyên nghiệp thép rèn 3 Lobe Roots Blower với áp suất 10-80KPA 0





Số

Tên bộ phận

Số lượng



Số

Tên bộ phận

Số lượng



Số

Tên bộ phận

Số lượng

1

Chân đế

2



9

Nắp đầu trái

1



17

Bình dầu

1

2

Bu lông lục giác

4



10

Chốt tròn

4



18

Bánh răng

2

3

Phớt chống bụi

1



11

Vỏ

1



19

Then

2

4

Cánh quạt dẫn động

1



12

Phớt dầu

4



20

Ống lót trục

2

5

Ổ bi đầu dẫn động

2



13

Nắp đầu phải

1



21

Ổ bi đầu bánh răng

2

6

Cánh quạt bị dẫn động

2



14

Bu lông

16



22

Tấm ổ bi

2

7

Nắp che bụi

1



15

Lỗ thông hơi

1



23

Miếng đệm điều chỉnh

vài

8

Mỡ bôi trơn

2



16

Bu lông

8



24

Đai ốc từ tính

1





Bản vẽ lắp ráp bộ máy thổi khí



Chuyên nghiệp thép rèn 3 Lobe Roots Blower với áp suất 10-80KPA 1





Phạm vi cung cấp tiêu chuẩn



1. Máy thổi khí trục trần

2. Van giảm áp

3. Van một chiều dạng wafer (loại mỏng)

4. Ống tiêu âm đầu vào (có bộ lọc khí)

5. Ống tiêu âm đầu xả

6. Đế chung (có nắp che dây đai)

7. Khớp nối mềm cao su và bộ giảm chấn

8. Puli máy thổi khí

9. Đồng hồ áp suất

10. Dây đai V

11. Bu lông, đai ốc và các bộ phận kết nối khác

12. Động cơ điện 3 pha



Kích thước tổng thể sản phẩm

Chuyên nghiệp thép rèn 3 Lobe Roots Blower với áp suất 10-80KPA 2



BKBảng kích thước tổng thể                       Đơn vị: mm
Loại Đường kính cổng Công suất động cơ A B C D E F G H K M N 0 P Q 4-M16 x h
Trọng lượng
(kg)
BK4005 40 (1,5 ") 1,5 ~ 4 700 590 90 90 456 194 215 827 129 300 370 95 130 18 4-M16 x 300 65
BK4007 50 (2 ") 1,5 ~ 5,5 820 640 90 90 457 185 236 872 151 370 440 105 130 18 4-M16 x 300 92
BK5003 65 (2,5 ") 5,5 ~ 7,5 1190 940 90 200 532 172 200 1072 133 346 410 115 190 18 4-M16 x 300 171
11 ~ 15 474 538
BK5006 100 (4 ") 5,5 ~ 7,5 1220 980 90 228 592 199 234 1216 170 369 433 150 230 18 4-M16 x 300 204
11 ~ 15 489 553
18,5 ~ 22 534 598
BK5009 100 (4 ") 5,5 ~ 7,5 1255 984 110 192 608 204 272 1225 163 325 409 150 230 18 4-M16 x 300 239
11 ~ 15 428 512
18,5 ~ 22 473 557
BK6005 80 (3 ") 5,5 ~ 7,5 1330 1054 100 221 598 179 237 1162 161 332 406 135 200 18 4-M16 x 300 241
11 ~ 15 458 532
18,5 ~ 22 493 567
BK6008 125 (5 ") 5,5 ~ 7,5 1335 1084 110 222 688 206 297 1375 150 300 385 165 250 18 4-M16 x 400 290
11 ~ 15 410 495
18,5 ~ 22 455 540
30 495 580
37 ~ 45 560 645
BK6015 150 (6 ") 11 ~ 22 1340 1064 113 222 748 232 364 1460 238 476 573 180 280 24 4-M16 x 400 380
30 539 636
37 ~ 45 563 660
BK7006 100 (4 ") 11 ~ 15 1495 1214 113 282 725 205 254 1432 198 489 563 150 230 18 4-M16 x 400 385
18,5 ~ 22 534 608
30 574 648
37 ~ 45 636 710
BK7011 150 (6 ") 11 ~ 15 1495 1200 123 271 829 232 324 1484 190 443 536 180 280 24 4-M16 x 400 477
18,5 ~ 22 457 550
30 497 590
37 ~ 45 559 652
BK7018 200 (8 ") 11 ~ 45 1550 1250 125 271 894 266 413 1660 279 558 647 190 350 24 4-M16 x 400 564
55 628 717
BK8016S 150 (6 ") 30 ~ 90 1658 1390 105 283 962 332 413 1862 217 670 780 180 280 24 4-M16 x 400 730
BK8024S 200 (8 ") 22 ~ 90 1750 1490 105 345 1010 284 452 1890 334 780 875 190 350 24 4-M16 x 400 800
BK9020S 200 (8 ") 30 ~ 132 4-M16 x 400
BK9030S 250 (10 ") 37 ~ 90 2140 1840 105 385 1056 294 544 2118 344 808 918 230 360 38 4-M16 x 400 1300
110 ~ 220 960 1070
BK10027S 300 (12 ") 37 ~ 90 2070 1750 105 375 1144 289 587 2274 334 860 970 245 380 38 4-M16 x 400 1600
10 ~ 220 2210 1890 960 1070
BK10034S 350 (14 ") 75 ~ 315 2255 1940 105 455 1268 344 642 2347 432 990 1100 260 440 38 4-M16 x 400 1900
Kích thước cho BK12034 và BK12042 sẽ được cung cấp đặc biệt.
Tiêu chuẩndphụ kiện bao gồm: Ống tiêu âm đầu vào và đầu ra, đồng hồ áp suấtg e, khung đế, puli máy thổi khí, puli động cơ,be l, nắp dây đai, van giảm áp, van một chiều.
