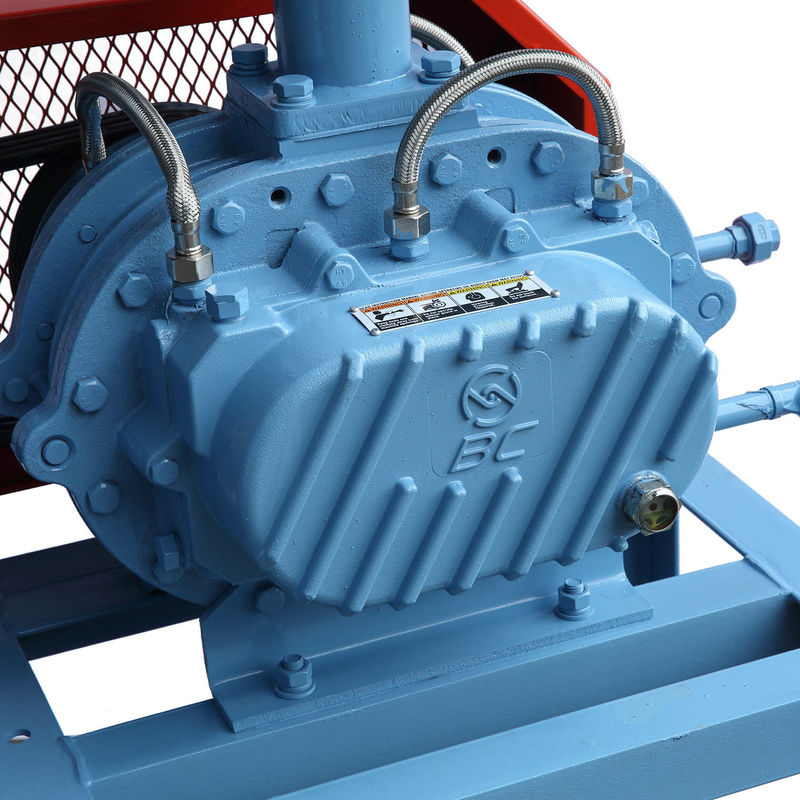

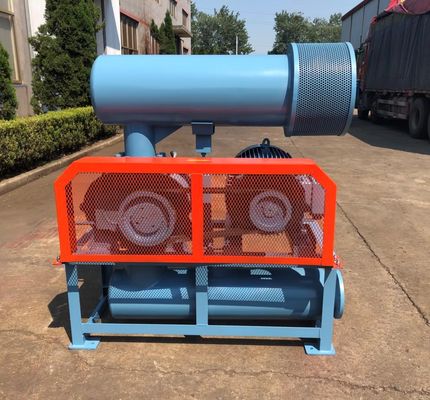

Nhà sản xuất chuyên nghiệp của nhiều loại máy thổi

|
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | BK |
| Chứng nhận: | ISO9001 / ISO14001/CE |
| Số mô hình: | BKW8016 |
| Số lượng đặt hàng tối thiểu: | 1 tập |
|---|---|
| Giá bán: | USD 8080- USD 11300 |
| chi tiết đóng gói: | XUẤT KHẨU GOOD |
| Thời gian giao hàng: | 30 NGÀY LÀM VIỆC |
| Điều khoản thanh toán: | L/C, T/T |
| Khả năng cung cấp: | 200 bộ mỗi tháng |
| Tên: | Máy thổi 3 rễ | Hướng lưu lượng không khí: | Dòng chảy hướng trục |
|---|---|---|---|
| Màu sắc: | tùy chỉnh | Khả năng không khí: | 19,59m3/phút-42,18m3/phút |
| Loại làm mát: | Nước | RPM thổi: | 850-1500 vòng / phút |
| Điện áp: | 380V/400V/415V/440V/tùy chỉnh | Tính thường xuyên: | 50Hz/60Hz |
| Ứng dụng: | xử lý nước thải | ||
| Làm nổi bật: | Máy thổi khí loại 3 thùy,Máy thổi khí loại rễ 18,5kw |
||
Về BKW
Quạt thổi khí BKW series kế thừa hầu hết các bộ phận từ dòng BK, nó áp dụng làm mát bằng nước cho nắp ổ bi, giúp giảm nhiệt độ ổ bi khi hoạt động và kéo dài tuổi thọ, đồng thời có khả năng áp suất lớn hơn.
Thông số kỹ thuật:
| Model | BKW8016S |
| Lưu lượng khí | 19.59m3/Phút-42.18m3/Phút |
| Áp suất chênh lệch xả | 60-100KPA |
| Tốc độ quay | 850rpm-1500rpm |

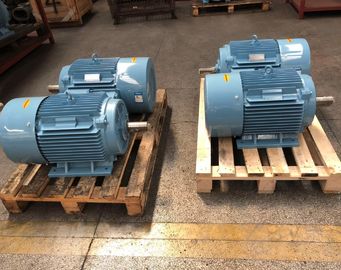

| Loại động cơ | 30KW-90KW 380/400/415/440V, 3 PHA, 50/60HZ |
| Loại lắp đặt | Tiêu chuẩn: loại ngang. Có sẵn loại dọc cho bạn lựa chọn |
| Trọng lượng tịnh của quạt không kèm động cơ | 970 kg |
| Kích thước đóng gói xấp xỉ. | 2.13*1.48*2.35m (dài*rộng*cao) |
| Đặc điểm | 1. Bánh răng định thời dạng xoắn ốc cho hoạt động êm ái 2. Cấu trúc nhỏ gọn, linh hoạt trong lắp đặt mang lại nhiều lựa chọn cho người dùng. 3. Cấu trúc liền khối của cánh quạt và trục 4. Sử dụng phớt dầu nhập khẩu làm từ cao su flo có khả năng chống mài mòn và chịu nhiệt độ cao. 5. Tiếng ồn thấp, rung động thấp và tiêu thụ năng lượng thấp. |
Thông số
| Loại | Đường kính cổng | Tốc độ | Lưu lượng khí nạp (m3/phút) và công suất trục (KW) ở các điều kiện khác nhau | Nước làm mát | |||||||||
| 60kpa | 70kpa | 80kpa | 90kpa | 100kpa | |||||||||
| rpm | m3/phút | KW | m3/phút | KW | m3/phút | KW | m3/phút | KW | m3/phút | KW | L/phút | ||
| BKW8016S | 150(6') | 850 |
20.27 |
30.33 | 19.59 | 33.68 | 10 | ||||||
| 1000 | 25.32 | 35.68 | 24.65 | 39.63 | 24.02 | 43.57 | 23.44 | 47.52 | 22.88 | 51.47 | |||
| 1150 | 30.38 | 41.03 | 29.71 | 45.57 | 29.08 | 50.11 | 28.49 | 54.65 | 27.94 | 59.19 | |||
| 1250 | 33.75 | 44.60 | 33.08 | 49.53 | 32.45 | 54.47 | 31.87 | 59.40 | 31.31 | 64.33 | |||
| 1400 | 38.81 | 49.95 | 38.14 | 55.48 | 37.51 | 61.00 | 36.92 | 66.53 | 36.37 | 72.05 | |||
| 1500 | 42.18 | 53.52 | 41.51 | 59.44 | 40.88 | 65.36 | 40.29 | 71.28 | 39.74 | 77.20 | |||
Mô tả các bộ phận của quạt thổi khí:
| Vỏ | Làm bằng gang HT200 Cấu trúc liền khối được áp dụng để cải thiện hiệu suất, gia công một lần bằng trung tâm CNC với độ chính xác cao |
| Rotor (Trục và cánh quạt) | Làm bằng gang QT500 Cánh quạt và trục được đúc thành một khối liền. Sử dụng máy bào NC để gia công đạt độ chính xác cao |
| Ổ bi đầu bánh răng | Làm bằng GCr15 Thương hiệu NSK, ổ bi đỡ chặn góc hai dãy, có khả năng chịu tải hướng trục |
| Ổ bi đầu dẫn động | Làm bằng GCr15 Thương hiệu NSK, ổ bi đũa |
| Bánh răng | Làm bằng 20CrMnTi Cấu trúc côn cho hoạt động êm ái hơn |
| Phớt dầu | Làm bằng cao su flo chịu nhiệt độ cao và có tuổi thọ cao hơn. |
Nguyên lý hoạt động
Quạt thổi khí Roots là loại quạt thể tích, nó xả một lượng khí cố định tương ứng với tốc độ quay của nó. Mỗi vòng quay, có hai cánh quạt hoàn thành ba lần hút và xả khí. So với quạt hai cánh, nó có ít xung khí hơn, thay đổi tải trọng nhỏ hơn, độ bền cao hơn, tiếng ồn và rung động thấp hơn.
Hai trục song song có ba cánh quạt mỗi trục, tất cả các cánh quạt giữ khoảng cách nhỏ với nhau và với thành vỏ bên trong. Mỗi vòng quay của cánh quạt, một lượng khí nhất định sẽ được hút vào ở cửa nạp và được truyền từ bề mặt bên trong vỏ đến cổng xả của quạt.
Hai trục sẽ được quay bởi các bánh răng định thời, không có bất kỳ sự tiếp xúc nào giữa các cánh quạt, do đó nó có thể quay ở tốc độ cao mà không cần bất kỳ bôi trơn nào bên trong. Nó có các đặc điểm sau: cấu hình đơn giản; hoạt động êm ái; ổn định hiệu suất tốt. Nó đã được ứng dụng rộng rãi trong nhiều ngành công nghiệp khác nhau.
Cấu trúc
Ứng dụng
Triển lãm
Công trường
Sản phẩm chính
(1) Quạt thổi khí Roots ba cánh
(2) Quạt Turbo ATB
(3) Quạt thổi khí Roots khí sinh học
(4) Bơm chân không Roots ba cánh
(5) Quạt thổi khí HC
(6) Quạt ly tâm ổ bi khí động
(7) Quạt ly tâm một cấp
(8) Quạt ly tâm nhiều cấp
(9) Quạt kênh bên
(10) Bơm nước thải chìm
