Nhà sản xuất chuyên nghiệp của nhiều loại máy thổi

|
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | BK |
| Chứng nhận: | ISO9001/ISO14001 |
| Số mô hình: | BK8016S |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Vỏ gỗ tiêu chuẩn xuất khẩu |
| Thời gian giao hàng: | 5 đến 20 ngày làm việc, tùy thuộc vào số lượng đặt hàng và đặc điểm kỹ thuật |
| Điều khoản thanh toán: | L / C, T / T |
| Khả năng cung cấp: | 100 bộ mỗi tháng |
| Tên: | Máy thổi 3 rễ | Khả năng không khí: | 15.21-47.14m3/min |
|---|---|---|---|
| Áp suất xả tối đa: | 10-80KPA | Công suất động cơ: | 30-90KW |
| Khoan xả: | DN150 (6”) | Ứng dụng:: | Sục khí, rửa ngược, vận chuyển bằng khí nén, áp dụng cho xử lý nước, nhà máy xi măng, nhà máy in, v. |
| Vật liệu chính: | gang | Nguồn gốc công nghệ: | Hoa Kỳ |
| thương hiệu vòng bi: | NSK, SKF theo tùy chọn của khách hàng | Điện áp: | 380V/400V/415V/440V/Tùy chỉnh |
| Tính thường xuyên: | 50Hz/60Hz | Ứng dụng: | xử lý nước thải |
| Loại cài đặt:: | Ngang hoặc Dọc | ||
| Làm nổi bật: | máy thổi khí 3 thùy rễ,máy thổi khí 3 thùy,máy thổi khí 3 thùy mini |
||

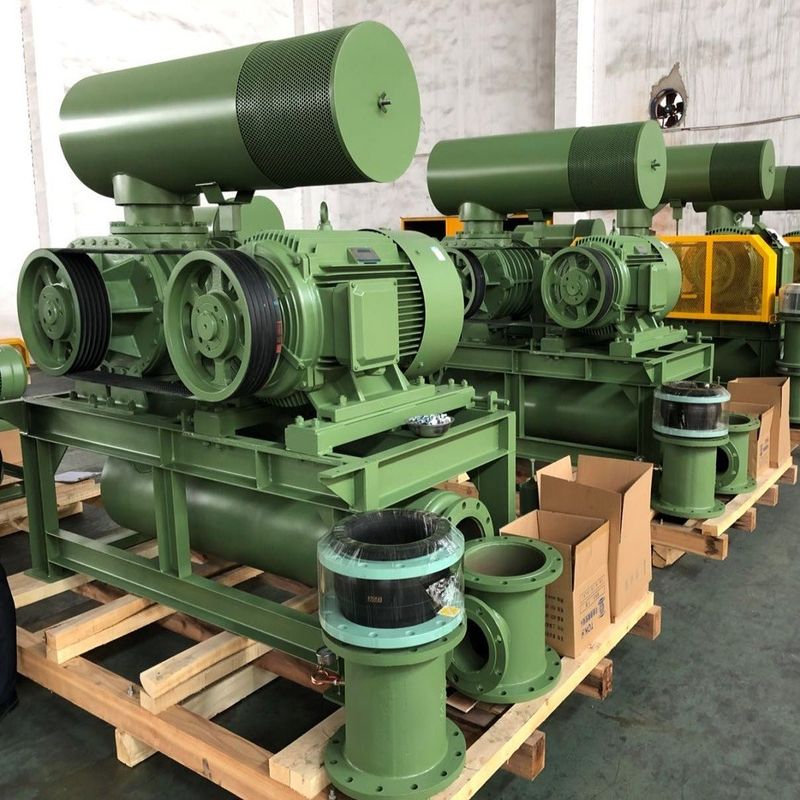

Quạt thổi khí Roots ba cánh, áp suất 10-80KPA, tốc độ quay 700-1500 vòng/phút
Quạt thổi khí Roots được sử dụng rộng rãi trong ngành điện, dầu khí, thép, sản xuất mùi, thực phẩm, sản xuất oxy, dệt may,
đóng gói chân không, sản xuất giấy, nuôi trồng thủy sản, xử lý nước thải, vận chuyển khí nén, v.v.
Thông số kỹ thuật:
|
Model |
BK8016S |
|
Lưu lượng khí |
15.21-47.14m3/phút |
|
Áp suất chênh lệch xả |
10-80KPA |
|
Tốc độ quay |
700-1500 vòng/phút |
|
Loại động cơ |
30KW-90KW 380/400/415/440V, 3 PHA, 50/60HZ, có sẵn động cơ tần số |
|
Loại lắp đặt |
Tiêu chuẩn: loại ngang Có sẵn loại dọc tùy chọn |
| Màu sắc | Tùy chỉnh, tiêu chuẩn RAL6011 |
|
Trọng lượng tịnh của quạt không có động cơ |
800 kg |
|
Kích thước đóng gói xấp xỉ |
2.1*1.5*2.35 (dài*rộng*cao) |
Đặc điểm:
1. Bánh răng định thời loại xoắn ốc cho hoạt động êm ái
2. Thiết kế nhỏ gọn, linh hoạt trong lắp đặt mang lại nhiều lựa chọn cho người dùng.
3. Áp dụng cấu trúc nguyên khối của cánh quạt, hoạt động ổn định hơn.
4. Sử dụng phớt dầu nhập khẩu làm từ cao su flo, có khả năng chống mài mòn tốt và chịu nhiệt độ cao.
5. Độ rung nhỏ và tiêu thụ năng lượng tiết kiệm.
Bảng thông số
| Model | Đường kính cổng (MM) | Tốc độ | Lưu lượng khí vào (m3/phút) và công suất trục (KW) (m3/phút) | |||||||||||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.5Mpa | 0.6Mpa | 0.7Mpa | 0.8Mpa | |||||||||||
| vòng/phút | m3/phút | KW | m3/phút | KW | m3/phút | KW | m3/phút | KW | m3/phút | KW | m3/phút | KW | m3/phút | KW | m3/phút | KW | ||
| BK8016S | 150 (6") | 700 | 20.17 | 11.16 | 18.75 | 13.93 | 17.67 | 16.69 | 16.75 | 19.45 | 15.94 | 22.21 | 15.21 | 24.98 | ||||
| 850 | 25.23 | 13.55 | 23.81 | 16.91 | 22.72 | 20.26 | 21.81 | 23.62 | 21.00 | 26.97 | 20.27 | 30.33 | 19.59 | 33.68 | ||||
| 1000 | 30.29 | 15.95 | 28.87 | 19.89 | 27.78 | 23.84 | 26.86 | 27.79 | 26.05 | 31.73 | 25.32 | 35.68 | 24.65 | 39.63 | 24.02 | 43.57 | ||
| 1150 | 35.34 | 18.34 | 33.93 | 22.88 | 32.84 | 27.42 | 31.92 | 31.95 | 31.11 | 36.49 | 30.38 | 41.03 | 29.71 | 45.57 | 29.08 | 50.11 | ||
| 1250 | 38.72 | 19.93 | 37.30 | 24.87 | 36.21 | 29.80 | 35.29 | 34.73 | 34.48 | 39.67 | 33.75 | 44.60 | 33.08 | 49.53 | 32.45 | 54.47 | ||
| 1400 | 43.77 | 22.33 | 42.35 | 27.85 | 41.26 | 33.38 | 40.35 | 38.90 | 39.54 | 44.43 | 38.81 | 49.95 | 38.14 | 55.48 | 37.51 | 61.00 | ||
| 1500 | 47.14 | 23.92 | 45.72 | 29.84 | 44.64 | 35.76 | 43.72 | 41.68 | 42.91 | 47.60 | 42.18 | 53.52 | 41.51 | 59.44 | 40.88 | 65.36 | ||
Tiêu chuẩn sản xuất
Các sản phẩm do nhà cung cấp cung cấp được sản xuất theo các tiêu chuẩn sau:
JISB8341-1995 "Phương pháp kiểm tra và thử nghiệm máy nén dịch"
JB/T8941.1-1999 "Điều kiện cho quạt thổi khí Roots ứng dụng chung"
JB/T8941.2-1999 "Phương pháp kiểm tra hiệu suất cho quạt thổi khí Roots ứng dụng chung"
GB/T 13306-91 GB / T 13306-91 "Bảng tên"
Cấu trúc thân chính của quạt
|
Số |
Tên bộ phận |
Số lượng |
|
Số |
Tên bộ phận |
Số lượng |
|
Số |
Tên bộ phận |
Số lượng |
|
1 |
Chân đế |
2 |
|
9 |
Nắp đầu trái |
1 |
|
17 |
Bình dầu |
1 |
|
2 |
Bu lông lục giác |
4 |
|
10 |
Chốt tròn |
4 |
|
18 |
Bánh răng |
2 |
|
3 |
Phớt chống bụi |
1 |
|
11 |
Vỏ |
1 |
|
19 |
Then |
2 |
|
4 |
Cánh quạt dẫn động |
1 |
|
12 |
Phớt dầu |
4 |
|
20 |
Ống lót trục |
2 |
|
5 |
Vòng bi đầu dẫn động |
2 |
|
13 |
Nắp đầu phải |
1 |
|
21 |
Vòng bi đầu bánh răng |
2 |
|
6 |
Cánh quạt bị dẫn động |
2 |
|
14 |
Bu lông |
16 |
|
22 |
Tấm đỡ vòng bi |
2 |
|
7 |
Nắp che bụi |
1 |
|
15 |
Lỗ thông hơi |
1 |
|
23 |
Miếng đệm điều chỉnh |
vài cái |
|
8 |
Ống mỡ |
2 |
|
16 |
Bu lông lắp |
8 |
|
24 |
Đai ốc từ tính |
1 |
Bản vẽ lắp ráp bộ quạt
Phạm vi cung cấp tiêu chuẩn
1. Quạt trục trần
2. Van giảm áp
3. Van một chiều dạng màng
4. Bộ giảm thanh đầu vào (có bộ lọc khí)
Bộ giảm thanh rung được sử dụng chủ yếu để loại bỏ tiếng ồn luồng khí ở đầu vào của quạt. Nó được hàn từ vỏ ngoài, vỏ trong, mặt bích và các bộ phận khác, và vật liệu hấp thụ âm thanh được đặt giữa các vỏ trong và ngoài để giảm trọng lượng, giảm trở kháng và hiệu quả giảm tiếng ồn tốt hơn. Bộ giảm thanh được làm bằng thép A3.
5. Bộ giảm thanh đầu ra
6. Đế quạt và động cơ (có nắp che dây đai)
7. Khớp nối mềm bằng cao su và bộ giảm chấn
8. Puli động cơ
9. Đồng hồ áp suất
10. Dây đai V
11. Bu lông, đai ốc và các bộ phận kết nối khác
12. Động cơ điện
Có sẵn các bộ phận tùy chọn như vỏ cách âm, tủ điều khiển, van khởi động tự động và phụ tùng thay thế.
