Nhà sản xuất chuyên nghiệp của nhiều loại máy thổi

|
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | B-TOHIN |
| Chứng nhận: | ISO9001 / ISO14001 |
| Số mô hình: | BKW9020S |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| chi tiết đóng gói: | Vỏ gỗ xuất khẩu |
| Thời gian giao hàng: | 30 ngày làm |
| Điều khoản thanh toán: | L / C, T / T |
| Khả năng cung cấp: | 30 bộ/tháng |
| Tên sản phẩm: | Máy thổi 3 rễ | luồng không khí: | 40,72m3/phút-73,32m3/phút |
|---|---|---|---|
| Gói: | Vỏ gỗ | Loại làm mát: | Nước |
| RPM thổi: | 1000-1500 vòng / phút | Điện áp: | 380V/400V/415V/440V/Tùy chỉnh |
| Tần số: | 50Hz/60Hz | Ứng dụng: | Xử lý nước thải |
| Loại cài đặt:: | Ngang hoặc Dọc | Cổng dia.: | 200mm (8") |
| Công suất trên trục: | 59-126,9kW | Ưu điểm: | Tiếng ồn và độ rung thấp, nhỏ gọn |
| nước làm mát: | 15 l/phút | ||
| Làm nổi bật: | máy thổi ba thùy quay,máy thổi thùy quay 80kpa,máy thổi ba thùy rễ |
||

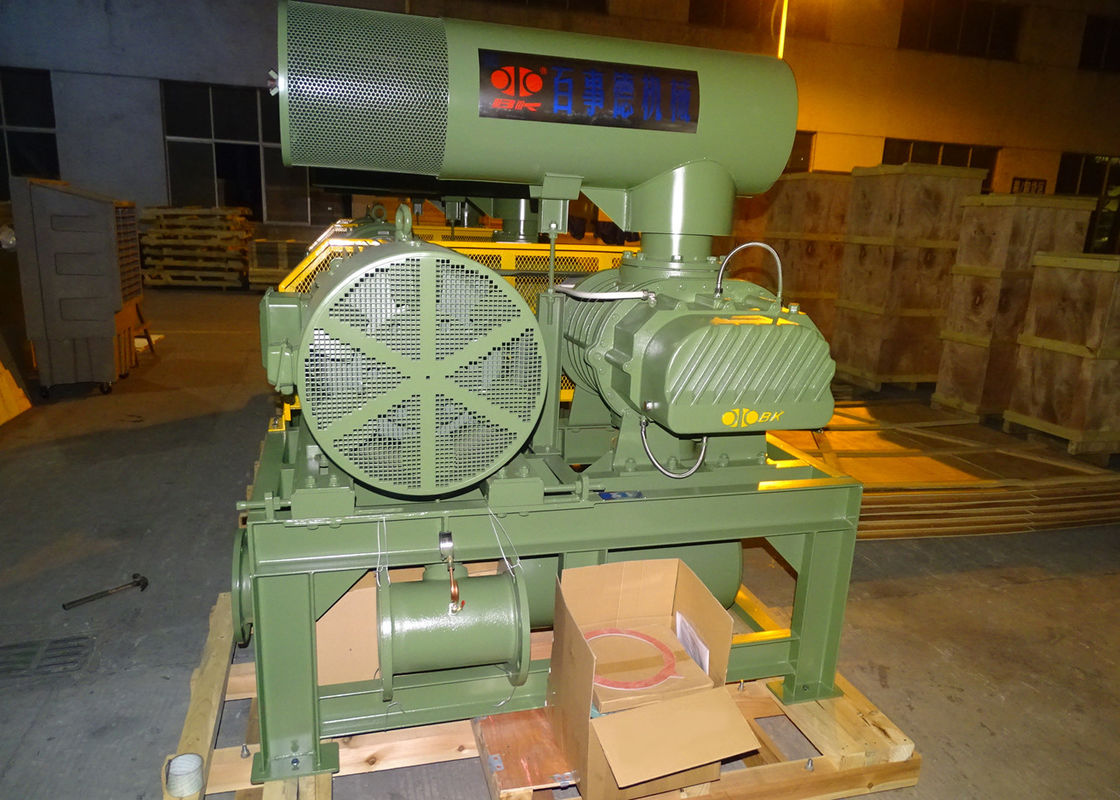

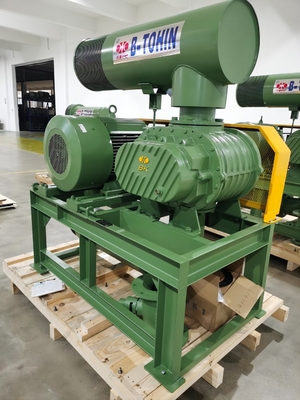

Về BKW9020S
BKW9020S Roots Blower thừa hưởng hầu hết các thành phần từ BK9020, nó áp dụng làm mát bằng nước trong nắp vòng bi, có thể làm giảm nhiệt độ của vòng bi khi làm việc và kéo dài tuổi thọ,nó là kích thước lỗ là DN250, có thể tạo ra công suất lớn hơn phù hợp cho nhà máy xi măng và nhà máy điện.
BKW series root blower thừa hưởng hầu hết các thành phần từ Bk Series, nó áp dụng làm mát bằng nước trong nắp vòng bi,có thể làm giảm nhiệt độ của vòng bi khi làm việc và kéo dài tuổi thọ,cũng có khả năng áp suất lớn.
Thông số kỹ thuật
| Áp suất chênh lệch xả | 60-100KPA |
| Công suất không khí | 40.72m3/Min-73.32m3/Min |
| Tốc độ quay | 1000 vòng/giờ-1500 vòng/giờ |
| Loại động cơ | 30KW-132KW 380/400/415/440V, 3PHASES, 50/60HZ |
| Thương hiệu xe | Tiêu chuẩn: Siemens Beide hoặc Wannan động cơ Siemens và động cơ ABB cho tùy chọn của bạn |
| Loại thiết bị | Tiêu chuẩn: kiểu ngang. Loại dọc có sẵn cho tùy chọn của bạn |
| N.W. của máy thổi không có động cơ | 1310 kg |
| Kích thước bao bì khoảng. | 2.62*1.78*2.60m (chiều dài*chiều rộng*chiều cao) |
| Đặc điểm | 1- Chuỗi đồng hồ kiểu xoắn ốc để hoạt động trơn tru 2. Gắn gọn, linh hoạt trong việc lắp đặt cho phép người dùng có nhiều lựa chọn hơn. 3- Cấu trúc tích hợp của động cơ và trục để hoạt động ổn định và trơn tru hơn 4. Sử dụng các con dấu dầu nhập khẩu được làm từ cao su fluoric với khả năng chống mòn và chống nhiệt độ cao. 5Tiếng ồn thấp, rung động thấp và tiêu thụ năng lượng thấp. |
Các thông số
| Mô hình | Port Dia (MM) | Tốc độ | Dòng không khí vào (m3/phút) và công suất trục (KW) (m)3/ phút) | |||||||||||
| 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | 0.9kgf/cm2 | 1.0kgf/cm2 | Làm mát Nước |
|||||||||
| 6000mmH2O | 7000mmH2O | 8000mmH2O | 9000mmH2O | 10000mmH2O | ||||||||||
| 0.06Mpa | 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | ||||||||||
| rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | L/min | |||
| BKW9020S | 200 (8") | 1000 | 44.70 | 59.00 | 43.60 | 65.83 | 42.58 | 72.66 | 41.62 | 79.49 | 40.72 | 86.33 | 15 | |
| 1050 | 47.61 | 61.95 | 46.52 | 69.12 | 45.50 | 76.29 | 44.54 | 83.47 | 43.64 | 90.64 | ||||
| 1150 | 53.50 | 66.49 | 52.57 | 74.19 | 51.71 | 81.89 | 50.90 | 89.59 | 50.13 | 97.29 | ||||
| 1250 | 59.17 | 72.27 | 58.24 | 80.64 | 57.37 | 89.01 | 56.56 | 97.38 | 55.79 | 105.75 | ||||
| 1400 | 67.66 | 80.94 | 66.73 | 90.32 | 65.86 | 99.69 | 65.05 | 109.07 | 64.28 | 118.44 | ||||
| 1500 | 73.32 | 86.72 | 72.39 | 96.77 | 71.52 | 106.81 | 70.71 | 116.86 | 69.94 | 126.90 | ||||
| 1600 | 78.98 | 92.51 | 78.05 | 103.22 | 77.19 | 113.93 | 76.37 | 124.65 | 75.60 | 135.36 | ||||
Mô tả các bộ phận máy thổi
| Lớp vỏ | Được làm từ sắt đúc HT200 cấu trúc kết thúc được áp dụng để cải thiện hiệu quả, một lần gia công bởi trung tâm CNC với độ chính xác cao |
| Rotor (Xia và động cơ) | Được làm từ Sắt đúc QT500 Máy đẩy và trục được đúc thành một phần không thể thiếu. Sử dụng máy móc NC cho gia công để đạt được độ chính xác cao |
| Lối đệm cuối bánh răng | Được làm bằng GCr15 Thương hiệu NSK, vòng bi hình góc hai hàng,có khả năng chịu tải trọng trục |
| Xếp cuối ổ đĩa | Được làm bằng GCr15 Thương hiệu NSK, vòng bi cuộn hình trụ |
| Dụng cụ | Được làm từ 20CrMnTi Cấu trúc bevel để chạy trơn tru hơn |
| Nhãn dầu | Được làm từ cao su fluoro chịu nhiệt độ cao và có tuổi thọ lâu hơn. |
Cấu trúc sản phẩm
| BKWBảng kích thước phác thảo | Đơn vị: mm | |||||||||||||||||
Loại |
Cảng Dia | Sức mạnh động cơ | A | B | C | D | E | F | G | H | K | M | N | 0 | P | Q | 4-M16×h | Trọng lượng (kg) |
| BKW4005 | 40 (((1,5") | 1.5?4 | 700 | 590 | 90 | 90 | 456 | 194 | 215 | 827 | 129 | 300 | 370 | 95 | 130 | 18 | 4-M16 × 300 | 65 |
| BKW4007 | 50 (((2") | 1.555.5 | 820 | 640 | 90 | 90 | 457 | 185 | 236 | 872 | 151 | 370 | 440 | 105 | 130 | 18 | 4-M16 × 300 | 92 |
| BKW5003 | 65 (((2.5") | 5.5 ¢7.5 | 1190 | 940 | 90 | 200 | 532 | 172 | 200 | 1072 | 133 | 346 | 410 | 115 | 190 | 18 | 4-M16 × 300 | 181 |
| 11 ¢15 | 474 | 538 | ||||||||||||||||
| BKW5006 | 100 (((4") | 5.5 ¢7.5 | 1220 | 980 | 90 | 228 | 592 | 199 | 234 | 1216 | 170 | 369 | 433 | 150 | 230 | 18 | 4-M16 × 300 | 214 |
| 11 ¢15 | 489 | 553 | ||||||||||||||||
| 18.5 ¢22 | 534 | 598 | ||||||||||||||||
| BKW6005 | 80 (((3") | 5.5 ¢7.5 | 1330 | 1054 | 100 | 221 | 598 | 179 | 237 | 1162 | 161 | 332 | 406 | 135 | 200 | 18 | 4-M16 × 300 | 256 |
| 11~15 | 458 | 532 | ||||||||||||||||
| 18.5 ¢22 | 493 | 567 | ||||||||||||||||
| BKW6008 | 125 (((5") | 5.5 ¢7.5 | 1335 | 1084 | 110 | 222 | 688 | 206 | 297 | 1375 | 150 | 300 | 385 | 165 | 250 | 18 | 4-M16 × 400 | 305 |
| 11 ¢15 | 410 | 495 | ||||||||||||||||
| 18.5 ¢22 | 455 | 540 | ||||||||||||||||
| 30 | 495 | 580 | ||||||||||||||||
| 37°45 | 560 | 645 | ||||||||||||||||
| BKW7006 | 100 (((4") | 11~15 | 1495 | 1214 | 113 | 282 | 725 | 205 | 254 | 1432 | 198 | 489 | 563 | 150 | 230 | 18 | 4-M16 × 400 | 400 |
| 18.5 ¢22 | 534 | 608 | ||||||||||||||||
| 30 | 574 | 648 | ||||||||||||||||
| 37°45 | 636 | 710 | ||||||||||||||||
| BKW7011 | 150 (((6") | 11 ¢15 | 1495 | 1200 | 123 | 271 | 829 | 232 | 324 | 1484 | 190 | 443 | 536 | 180 | 280 | 24 | 4-M16 × 400 | 492 |
| 18.5 ¢22 | 457 | 550 | ||||||||||||||||
| 30 | 497 | 590 | ||||||||||||||||
| 37°45 | 559 | 652 | ||||||||||||||||
| BKW8016S | 150 (((6") | 30 ¢ 90 | 1658 | 1390 | 105 | 283 | 962 | 332 | 413 | 1862 | 217 | 670 | 780 | 180 | 280 | 24 | 4-M16 × 400 | 730 |
| BKW8024S | 200(8") | 22 ¢ 90 | 1750 | 1490 | 105 | 345 | 1010 | 284 | 452 | 1890 | 334 | 780 | 875 | 190 | 350 | 24 | 4-M16 × 400 | 800 |
| BKW9020S | 200(8") | 30132 | 4-M16 × 400 | |||||||||||||||
| BKW9030S | 250 (((10") | 37 ¢ 90 | 2140 | 1840 | 105 | 385 | 1056 | 294 | 544 | 2118 | 344 | 808 | 918 | 230 | 360 | 38 | 4-M16 × 400 | 1300 |
| 110~220 | 960 | 1070 | ||||||||||||||||
| BKW10027S | 300 (((12") | 37~90 | 2070 | 1750 | 105 | 375 | 1144 | 289 | 587 | 2274 | 334 | 860 | 970 | 245 | 380 | 38 | 4-M16 × 400 | 1600 |
| 10 ¢220 | 2210 | 1890 | 960 | 1070 | ||||||||||||||
| BKW10034S | 350 ((14") | 75 ¢ 315 | 2255 | 1940 | 105 | 455 | 1268 | 344 | 642 | 2347 | 432 | 990 | 1100 | 260 | 440 | 38 | 4-M16 × 400 | 1900 |
| Các phụ kiện tiêu chuẩn bao gồm: Máy tắt tiếng đầu vào và đầu ra, máy đo áp suất, khung cơ sở, cỗ máy phun hơi, cỗ máy phun động cơ, dây đai, bảo vệ dây đai, van cứu trợ, van kiểm soát. | ||||||||||||||||||
| Trọng lượng trên chỉ dành cho phụ kiện tiêu chuẩn, không bao gồm động cơ. | ||||||||||||||||||
| Kích thước cho máy thổi,được trang bị động cơ điện áp cao,sẽ được cung cấp đặc biệt. | ||||||||||||||||||
Nguyên tắc hoạt động
Máy thổi rễ là một máy thổi cube, và nó giải phóng một lượng không khí cố định theo tỷ lệ với tốc độ quay của nó.So với hai thùy thổi, nó có ít xung không khí, thay đổi tải nhỏ hơn, sức mạnh cao hơn, tiếng ồn và rung động thấp hơn.
Hai trục song song có ba thùy mỗi, tất cả các thùy giữ khoảng cách nhỏ với nhau và nhà ở bên trong.một không khí nhất định sẽ được hấp thụ tại lối vào và chuyển từ bề mặt bên trong nhà ở đến cổng xả của máy thổi.
Hai trục sẽ được xoay bởi các bánh răng thời gian, không có bất kỳ tiếp xúc giữa các thùy, do đó nó có thể xoay ở tốc độ cao mà không có bất kỳ bôi trơn bên trong.đơn giản cấu hìnhNó đã được áp dụng rộng rãi trong nhiều ngành công nghiệp.
Cần nước sạch không có vật chất lạ.
Nhiệt độ nước phải dưới 40 °C.
