Nhà sản xuất chuyên nghiệp của nhiều loại máy thổi

|
| Nguồn gốc: | Giang Tô, Trung Quốc |
| Hàng hiệu: | BC |
| Chứng nhận: | ISO9001 / ISO14001 |
| Số mô hình: | BC5006 |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | USD 1090-1800 per set |
| chi tiết đóng gói: | Vỏ gỗ xuất khẩu |
| Thời gian giao hàng: | 4 tuần |
| Điều khoản thanh toán: | L/C, T/T |
| Khả năng cung cấp: | 100 bộ mỗi tháng |
| Loại: | TCN 5006 | cổng dia: | 100( 4'' ) |
|---|---|---|---|
| RPM: | 850-2000 RMP | Kích thước: | 1,65*0,75*1,6m3 |
| Trọng lượng: | 204 kg | Màu chính: | Màu xanh |
| Làm nổi bật: | Máy thổi kiểu rễ 4 inch,máy thổi kiểu rễ hiệu quả cao,máy thổi khí rễ tiêu thụ năng lượng thấp |
||

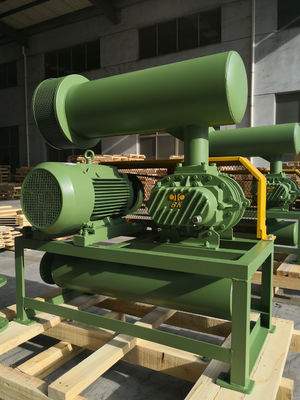

Quạt gió Roots 4 inch, 3 thùy, hiệu suất cao, tiêu thụ năng lượng thấp
1 Giới thiệu về công ty
B-Tohin Machine (Jiangsu) Co.,Ltd. luôn nỗ lực cải tiến không ngừng; thỏa mãn khách hàng là tôn chỉ không đổi của chúng tôi
và đã giành được uy tín cao trên thị trường. Công ty đã được chứng nhận là doanh nghiệp công nghệ cao.
2 Đặc điểm chính
(1) Đường cong thùy được tối ưu hóa để giảm rò rỉ bên trong quạt gió, cải thiện hiệu suất quạt
và giảm nhiệt độ hoạt động.
(2) Sau khi đường kính trục được mở rộng, sẽ không xảy ra biến dạng và va chạm dưới áp suất tải cao hơn vì
độ bền của quạt gió được cải thiện.
(3) Bánh răng đồng bộ sử dụng cấu trúc răng thẳng để vận hành trơn tru.
(4) Vòng bi cầu rãnh sâu có độ chính xác cao và hệ số ma sát thấp được chọn để giảm tiếng ồn khi vận hành
Ngoài ra, do vòng bi có kích thước lớn hơn được kết hợp với đường kính trục mở rộng, khả năng chịu tải của vòng bi
được tăng cường và tuổi thọ của nó được kéo dài.
(5) Tiếng ồn và độ rung thấp, tiêu thụ năng lượng nhỏ gọn và tiết kiệm.
3 Nguyên lý hoạt động của quạt gió
Quạt gió Roots là một loại thể tích, và nó xả một lượng không khí cố định theo tỷ lệ với tốc độ quay. Hai
trục song song có ba thùy mỗi trục, tất cả các thùy giữ khoảng hở nhỏ với nhau và bên trong vỏ
Bên trong. Mỗi vòng quay của thùy, một lượng không khí nhất định sẽ được hấp thụ ở cửa hút và được chuyển từ bên trong vỏ
bề mặt đến cổng xả của quạt gió.
Hai trục sẽ được quay bằng bánh răng định thời, không có bất kỳ sự tiếp xúc nào giữa các thùy, vì vậy nó có thể được quay ở tốc độ cao
mà không cần bất kỳ sự bôi trơn nào bên trong, Nó có các đặc điểm sau: cấu hình đơn giản; chạy trơn tru;
ổn định hiệu suất tốt. Nó đã được ứng dụng rộng rãi trong nhiều ngành công nghiệp.
4 Bảng thông số kỹ thuật
| Loại | đường kính cổng | tốc độ | áp suất khác nhau, lưu lượng không khí và công suất | |||||||||||||||
| 10kpa | 20kpa | 30kpa | 40kpa | 50kpa | 60kpa | 70kpa | 80kpa | |||||||||||
| M3/PHÚT | KW | M3/PHÚT | KW | M3/PHÚT | KW | M3/PHÚT | KW | M3/PHÚT | KW | M3/PHÚT | KW | M3/PHÚT | KW | M3/PHÚT | KW | |||
| BC 5006 | 100(4'') | 850 | 4.60 | 1.48 | 4.19 | 2.49 | 3.87 | 3.77 | 3.61 | 4.33 | 3.38 | 5.32 | 3.18 | 6.31 | ||||
| 100 | 5.58 | 1.74 | 5.17 | 2.92 | 4.86 | 4.43 | 4.60 | 5.09 | 4.37 | 6.26 | 4.16 | 7.43 | ||||||
| 1150 | 6.56 | 2.00 | 6.16 | 3.36 | 5.84 | 5.10 | 5.58 | 5.85 | 5.35 | 7.20 | 5.15 | 8.54 | 4.95 | 9.64 | ||||
| 1250 | 7.22 | 2.18 | 6.81 | 3.65 | 6.50 | 5.54 | 6.23 | 6.36 | 6.01 | 7.82 | 5.80 | 9.28 | 5.61 | 10.48 | 5.21 | 11.84 | ||
| 1350 | 7.87 | 2.35 | 7.47 | 3.95 | 7.15 | 5.98 | 6.89 | 6.87 | 6.66 | 8.45 | 6.46 | 10.03 | 6.26 | 11.31 | 5.88 | 12.79 | ||
| 1500 | 8.86 | 2.61 | 8.45 | 4.39 | 8.14 | 6.65 | 7.87 | 7.63 | 7.64 | 9.39 | 7.44 | 11.14 | 7.24 | 12.57 | 6.88 | 14.21 | ||
| 1600 | 9.51 | 2.79 | 9.11 | 4.68 | 8.79 | 7.09 | 8.53 | 8.14 | 8.30 | 10.01 | 8.10 | 11.88 | 7.90 | 13.41 | 7.56 | 15.16 | ||
| 1750 | 10.50 | 3.05 | 10.09 | 5.12 | 9.78 | 7.76 | 9.51 | 8.91 | 9.28 | 10.95 | 9.08 | 13.00 | 8.88 | 14.67 | 8.56 | 16.58 | ||
| 1850 | 11.15 | 3.22 | 10.75 | 5.41 | 10.43 | 8.20 | 10.17 | 9.42 | 9.94 | 11.58 | 9.74 | 13.74 | 9.54 | 15.50 | 9.23 | 17.52 | ||
| 2000 | 12.14 | 3.48 | 11.73 | 5.85 | 11.41 | 8.86 | 11.15 | 10.18 | 10.92 | 12.52 | 10.72 | 14.85 | 10.52 | 16.76 | 10.24 | 18.96 | ||
