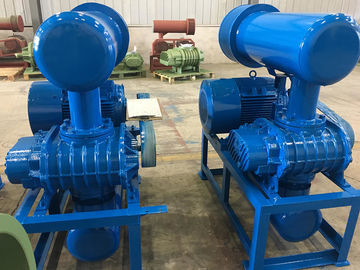

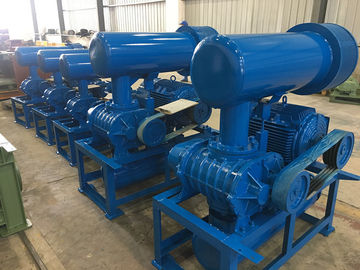

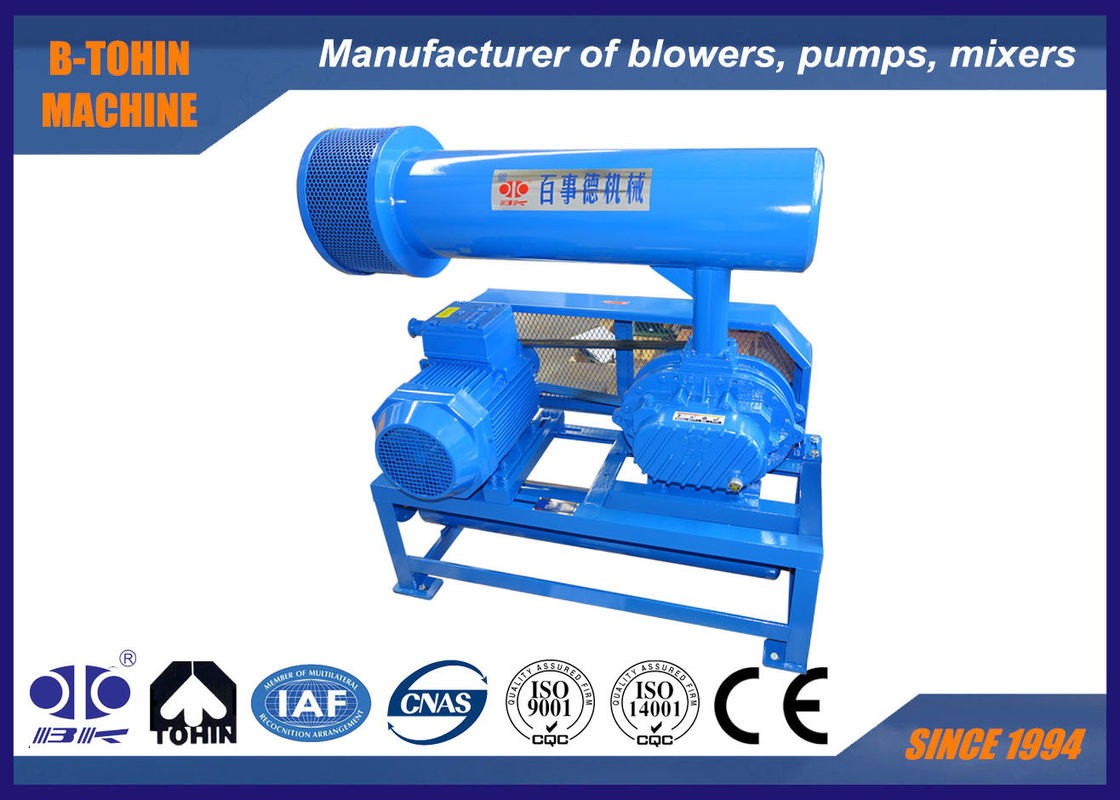

Quạt thổi rễ áp suất cao quay 10m³/phút 10kpa - 50 Kpa Tri Lobe Máy sục khí đáng tin cậy cho việc cấp giấy in

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	BK
Chứng nhận:	ISO9001/ISO14001/CE
Số mô hình:	BK5009

Thanh toán:

Số lượng đặt hàng tối thiểu:	1 bộ
Giá bán:	Có thể đàm phán
chi tiết đóng gói:	Vỏ gỗ tiêu chuẩn xuất khẩu
Thời gian giao hàng:	5 đến 20 ngày làm việc, tùy thuộc vào số lượng đặt hàng và thông số kỹ thuật
Điều khoản thanh toán:	L/C, T/T
Khả năng cung cấp:	100 bộ mỗi tháng

Tiếp xúc

Chi tiết sản phẩm

công suất không khí:	4,89-17,86 m³/phút	Xả chênh lệch áp suất:	10-50KPA
Sức mạnh động cơ:	5,5-22 kW	Xả lỗ khoan:	DN100 (4”)
Loại làm mát:	Không khí	Ứng dụng::	Sục khí, rửa ngược, vận chuyển khí nén, áp dụng cho xử lý nước, xi măng, làm sạch đường ống, nhà máy
niêm phong dầu:	thương hiệu SKF	Ổ đỡ trục:	Tùy chọn NSK, SKF
Làm nổi bật:	máy thổi rễ cao áp quay , máy thổi rễ áp suất cao 50 kpa , máy thổi rễ tri thùy 50 kpa

Quạt gió rễ ba thùy 10m³/phút, Quạt gió xoay, 10KPA - 50KPA, thiết bị sục khí đáng tin cậy

Giới thiệu về BK

Quạt gió rễ BK là một loại sản phẩm được thiết kế và sản xuất theo tiêu chuẩn quốc gia.

Loại quạt gió này được ứng dụng rộng rãi trong xử lý nước thải và ngành công nghiệp vận chuyển khí nén.

Thông số kỹ thuật:

Model	BK5009
Lưu lượng khí	4.89-17.86m³/phút
Áp suất chênh lệch xả	10-50KPA
Tốc độ quay	850-2000rpm
Loại động cơ	5.5KW-22KW 380/400/415/440V, 3PHA, 50/60HZ
Nhãn hiệu động cơ	Tiêu chuẩn: Động cơ Siemens Beide hoặc Wannan Động cơ Siemens và ABB tùy chọn
Loại lắp đặt	Tiêu chuẩn: Loại nằm ngang. Loại dọc có sẵn để bạn lựa chọn
Khối lượng tịnh của quạt gió không có động cơ	239 kg
Kích thước đóng gói Xấp xỉ.	1.51.051.75m (dàirộngcao)

Đặc trưng:

1. Bánh răng thời gian kiểu xoắn ốc giúp vận hành êm ái.

2. Thiết kế nhỏ gọn, linh hoạt trong lắp đặt mang đến nhiều lựa chọn hơn cho người dùng.

3. Cấu trúc tích hợp của cánh quạt và trục để tránh những thiếu sót của cấu trúc tách rời

4. Sử dụng phớt dầu nhập khẩu làm bằng cao su fluoro với khả năng chống mài mòn hoàn hảo và chịu nhiệt độ cao.

5. Độ rung thấp và tiêu thụ năng lượng nhỏ.

Bảng thông số:

Model	Đường kính cổng (mm)	Tốc độ	Công suất đầu vào (m3/phút) và công suất trục (KW)
			0.1kgf/cm2		0.2kgf/cm2		0.3kgf/cm2		0.4kgf/cm2		0.5kgf/cm2
			1000mmH2O		2000mmH2O		3000mmH2O		4000mmH2O		5000mmH2O
			0.01Mpa		0.02Mpa		0.03Mpa		0.04Mpa		0.05Mpa
		rpm	m3/phút	KW	m3/phút	KW	m3/phút	KW	m3/phút	KW	m3/phút	KW
BK5009	100(4")	850	6.84	2.08	6.29	3.52	5.87	5.32	5.51	6.16	4.89	7.16
		1000	8.27	2.45	7.73	4.15	7.31	6.26	6.95	7.25	6.64	8.96
		1150	9.71	2.81	9.17	4.77	8.74	7.20	8.39	8.34	8.08	10.30
		1250	10.67	3.06	10.12	5.18	9.70	7.83	9.35	9.06	9.04	11.20
		1350	11.63	3.30	11.08	5.60	10.66	8.46	10.31	9.79	10.00	12.09
		1500	13.07	3.67	12.52	6.22	12.10	9.40	11.74	10.87	11.44	13.44
		1600	14.03	3.91	13.48	6.63	13.06	10.02	12.70	11.60	12.40	14.33
		1750	15.46	4.28	14.92	7.25	14.50	10.96	14.14	12.69	13.83	15.68
		1850	16.42	4.52	15.88	7.67	15.45	11.59	15.10	13.41	14.79	16.57
		2000	17.86	4.89	17.31	8.29	16.89	12.53	16.54	14.50	16.23	17.92

Cấu trúc thân chính của quạt gió

Quạt thổi rễ áp suất cao quay 10m³/phút 10kpa - 50 Kpa Tri Lobe Máy sục khí đáng tin cậy cho việc cấp giấy in 0

Số	Tên bộ phận	Số lượng	Số	Tên bộ phận	Số lượng	Số	Tên bộ phận	Số lượng
1	Chân đế	2	9	Nắp cuối bên trái	1	17	Bình dầu	1
2	Bu lông lục giác	4	10	Chốt tròn	4	18	Bánh răng	2
3	Phớt chống bụi	1	11	Vỏ	1	19	Chốt	2
4	Cánh quạt truyền động	1	12	Phớt dầu	4	20	Ống lót trục	2
5	Vòng bi	2	13	Nắp cuối bên phải	1	21	Vòng bi	2
6	Cánh quạt bị động	2	14	Bu lông	16	22	Tấm vòng bi	2
7	Chén hứng bụi	1	15	Ống thông hơi	1	23	Đệm điều chỉnh	một vài
8	Núm mỡ	2	16	Bu lông	8	24	Đai ốc từ tính	1
