Nhà sản xuất chuyên nghiệp của nhiều loại máy thổi
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | BK |
| Chứng nhận: | ISO9001/ISO14001/CE |
| Số mô hình: | BK6005 |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | Negotiation |
| chi tiết đóng gói: | Vỏ gỗ tiêu chuẩn xuất khẩu |
| Thời gian giao hàng: | 5 đến 20 ngày làm việc, tùy thuộc vào số lượng đặt hàng và thông số kỹ thuật |
| Điều khoản thanh toán: | L/C, T/T |
| Khả năng cung cấp: | 100 bộ mỗi tháng |
| công suất không khí: | 4,58-12,74m3/phút | Xả chênh lệch áp suất: | 10-80KPA |
|---|---|---|---|
| Công suất động cơ: | 2.2-22KW | Xả lỗ khoan: | DN80 (3”) |
| loại làm mát: | hàng không | Đăng kí:: | Sục khí, rửa ngược, vận chuyển khí nén, áp dụng cho xử lý nước, xi măng, làm sạch đường ống, nhà máy |
| Ổ đỡ trục: | Tùy chọn NSK, SKF | Màu: | RAL6011 tiêu chuẩn hoặc tùy chỉnh |
| Điểm nổi bật: | Máy thổi rễ áp suất cao 10kpa,máy thổi rễ áp suất cao làm mát không khí,quạt gió kiểu rễ áp suất cao |
||

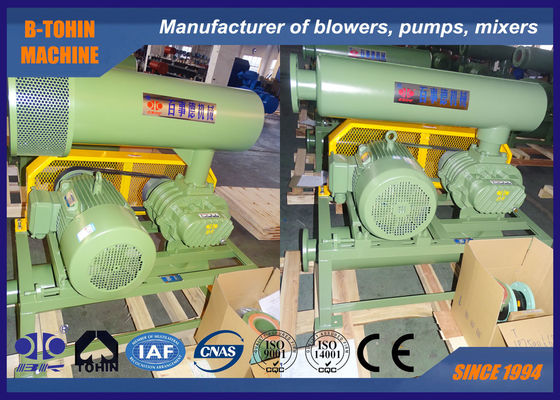

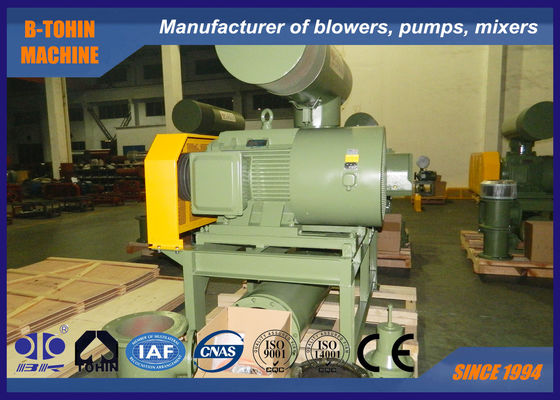

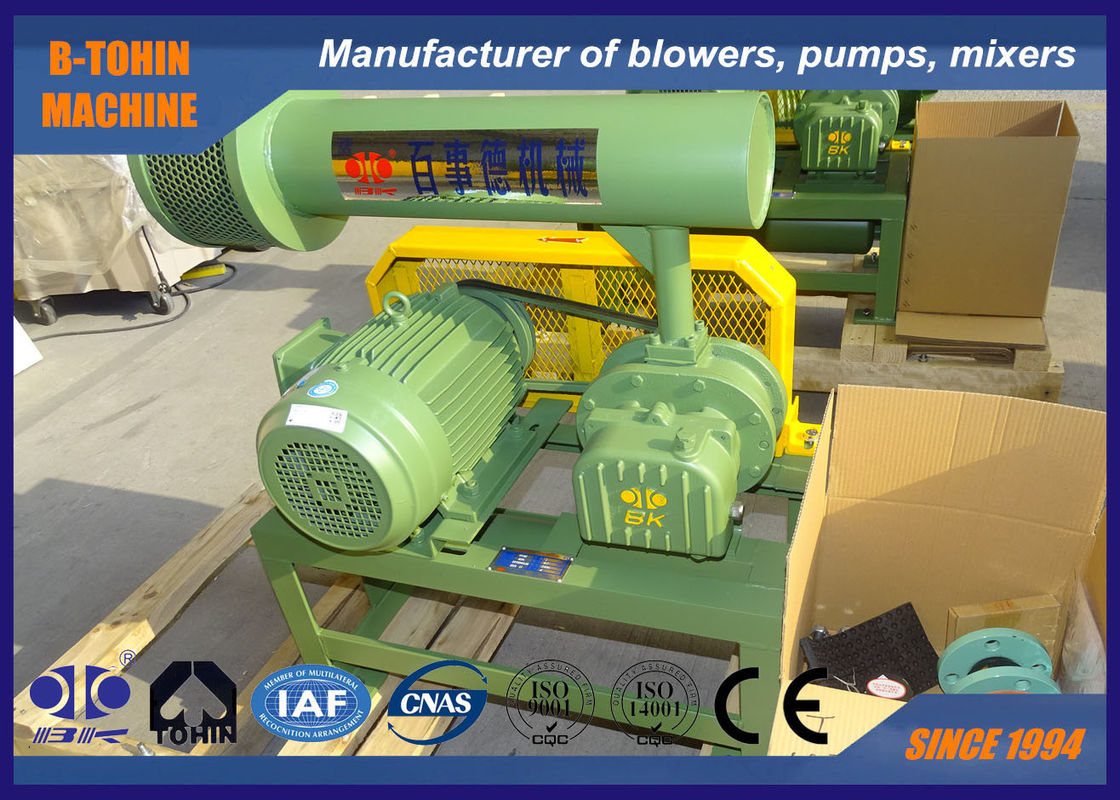

Máy Thổi Khí Rễ Ba Thùy, Rotary Blower, 10KPA - 80KPA, máy thổi khí
Về BK
Máy thổi khí BK Roots là loại sản phẩm được thiết kế và sản xuất theo tiêu chuẩn quốc gia.
Loại quạt gió này được ứng dụng rộng rãi trong xử lý nước thải được sử dụng như một thiết bị định vị.
thông số kỹ thuật:
|
Mô hình |
BK6005 |
|
công suất không khí |
3,84-12,74m3/ phút |
|
Xả chênh lệch áp suất |
10-50KPA |
|
tốc độ quay |
850-1800 vòng/phút |
|
Loại động cơ |
2.2KW-22KW 380/400/415/440V, 3 GIAI ĐOẠN, 50/60HZ |
|
thương hiệu động cơ |
Tiêu chuẩn: Động cơ Siemens Beide hoặc Wannan Động cơ Siemens và ABB cho lựa chọn của bạn |
|
Loại cài đặt |
Tiêu chuẩn: loại nằm ngang. Loại dọc có sẵn cho tùy chọn của bạn |
|
NW của quạt gió không có động cơ |
241kg |
|
Kích thước đóng gói Khoảng. |
1,5*1,05*1,75m (dài*rộng*cao) |
Đặc trưng:
1. Bánh răng định thời kiểu xoắn giúp vận hành trơn tru
2. Nhỏ gọn, linh hoạt trong lắp đặt mang đến cho người dùng nhiều sự lựa chọn.
3. Cấu trúc tích hợp của bánh công tác và trục để tránh những thiếu sót của cấu trúc phân chia
4. Các phớt dầu SKF làm từ cao su fluoro có khả năng chống mài mòn tốt và chịu nhiệt độ cao được lắp đặt.
5. Độ rung thấp và tiêu thụ ít năng lượng.
bảng thông số
| Mô hình | cảng Dia (MM) |
Tốc độ | Công suất đầu vào (m3/phút) và công suất trục (KW) | |||||||
| 0,1kgf/cm22 | 0,2kgf/cm22 | 0,3kgf/cm22 | 0,4kgf/cm22 | |||||||
| 1000mmH2Ô | 2000mmH2Ô | 3000mmH2Ô | 4000mmH2Ô | |||||||
| 0,01Mpa | 0,02Mpa | 0,03Mpa | 0,04Mpa | |||||||
| vòng/phút | tôi3/ phút | KW | tôi3/ phút | KW | tôi3/ phút | KW | tôi3/ phút | KW | ||
| BK6005 | 80(3") | 850 | 5,44 | 1,69 | 4,97 | 3.01 | 4,63 | 3,98 | 4,33 | 4,97 |
| 1000 | 6,59 | 1,99 | 6.13 | 3,54 | 5,78 | 4,69 | 5,48 | 5,85 | ||
| 1150 | 7,74 | 2,29 | 7,28 | 4.08 | 6,93 | 5,39 | 6,63 | 6,72 | ||
| 1250 | 8,51 | 2,49 | 8,05 | 4,43 | 7,70 | 5,86 | 7.40 | 7.31 | ||
| 1400 | 9,66 | 2,79 | 9h20 | 4,96 | 8,86 | 6,56 | 8,56 | 8.19 | ||
| 1500 | 10.43 | 2,98 | 9,97 | 5,32 | 9,63 | 7.03 | 9.33 | 8,77 | ||
| 1650 | 11.59 | 3,28 | 11.12 | 5,85 | 10,78 | 7,73 | 10.48 | 9,65 | ||
| 1800 | 12,74 | 3,58 | 12.28 | 6,38 | 11,93 | 8,44 | 11.63 | 10.53 | ||
| Mô hình | cảng Dia (MM) |
Tốc độ | Công suất đầu vào (m3/phút) và công suất trục (KW) | |||||||
| 0,5kgf/cm22 | 0,6kgf/cm22 | 0,7kgf/cm22 | 0,8kgf/cm22 | |||||||
| 5000mmH2Ô | 6000mmH2Ô | 7000mmH2Ô | 8000mmH2Ô | |||||||
| 0,05Mpa | 0,06Mpa | 0,07Mpa | 0,08Mpa | |||||||
| vòng/phút | tôi3/ phút | KW | tôi3/ phút | KW | tôi3/ phút | KW | tôi3/ phút | KW | ||
| BK6005 | 80(3") | 850 | 4.07 | 6.12 | 3,84 | 7,28 | ||||
| 1000 | 5.23 | 7.20 | 5,00 | 8,56 | 4,77 | 9,65 | 4,58 | 10,94 | ||
| 1150 | 6,38 | 8,28 | 6.15 | 9,84 | 5,93 | 11.09 | 5,74 | 12,59 | ||
| 1250 | 7.15 | 9.01 | 6,92 | 10.70 | 6,70 | 12.06 | 6,50 | 13,68 | ||
| 1400 | 8h30 | 10.09 | 8.07 | 11,98 | 7,85 | 13.51 | 7,66 | 15.32 | ||
| 1500 | 9.07 | 10.81 | 8,84 | 12,84 | 8,62 | 14,47 | 8,43 | 16,42 | ||
| 1650 | 10.23 | 11,89 | 9,99 | 14.12 | 9,77 | 15,92 | 9,58 | 18.06 | ||
| 1800 | 11.38 | 12,97 | 11.15 | 15.41 | 10,92 | 17,36 | 10,73 | 19 | ||
Cấu tạo thân chính quạt gió
|
Không. |
Phần tên |
Số lượng |
|
Không. |
Phần tên |
Số lượng |
|
Không. |
Phần tên |
Số lượng |
|
1 |
móng |
2 |
|
9 |
Bìa cuối bên trái |
1 |
|
17 |
thùng dầu |
1 |
|
2 |
bu lông lục giác |
4 |
|
10 |
ghim tròn |
4 |
|
18 |
Bánh răng |
2 |
|
3 |
con dấu chống bụi |
1 |
|
11 |
vỏ bọc |
1 |
|
19 |
Chìa khóa |
2 |
|
4 |
ổ bánh công tác |
1 |
|
12 |
con dấu dầu |
4 |
|
20 |
tay áo trục |
2 |
|
5 |
Ổ đỡ trục |
2 |
|
13 |
Bìa cuối bên phải |
1 |
|
21 |
Ổ đỡ trục |
2 |
|
6 |
bánh công tác điều khiển |
2 |
|
14 |
Chớp |
16 |
|
22 |
Tấm mang |
2 |
|
7 |
cốc đựng bụi |
1 |
|
15 |
xả hơi |
1 |
|
23 |
đệm điều chỉnh |
vài |
|
số 8 |
Khớp để bôi trơn |
2 |
|
16 |
Chớp |
số 8 |
|
24 |
đai ốc nam châm |
1 |
Bản vẽ lắp ráp của gói quạt gió
tiêu chuẩn cung cấp của phạm vi
1. thân chính của quạt gió
2. van giảm áp
3. kiểm tra van
4. bộ giảm âm đầu vào (có bộ lọc không khí)
5. bộ giảm thanh xả
6. đế công cộng (có đai che)
7. khớp cao su linh hoạt và đệm chống sốc
8. ròng rọc động cơ
9. đồng hồ đo áp suất
10. Đai chữ V
11. bu lông và đai ốc và các bộ phận kết nối khác
12. động cơ điện
