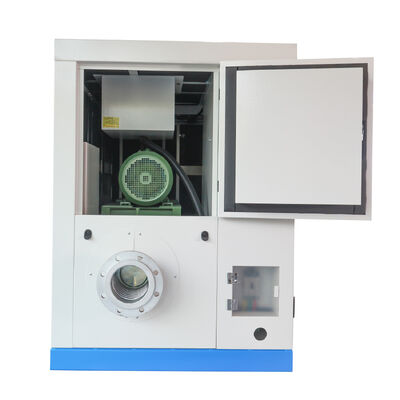

Nhà sản xuất chuyên nghiệp của nhiều loại máy thổi

|
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | BK |
| Chứng nhận: | ISO |
| Số mô hình: | BLG109A |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Vỏ gỗ xuất khẩu tiêu chuẩn |
| Thời gian giao hàng: | 20-30 ngày làm việc |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 300 bộ mỗi tháng |
| người mẫu: | BLG109A | Dung tích: | 1,4-2,9m³/phút |
|---|---|---|---|
| Áp lực xả: | 40-100 KPa | Kiểu: | tự bôi trơn II |
| Màu sắc: | Trắng | Vật liệu chính: | Gang |
| Công suất động cơ: | 4-7,5kw | tốc độ chính: | 2000-3300 vòng/phút |
| Cảng Diad.: | DN65 |
Giới thiệu về Máy thổi khí trục vít
Đặc điểm chính:
1, Rôto đực và cái của máy thổi khí trục vít không dầu được thiết kế chính xác. So với máy thổi khí Roots, nó có thể đạt được nén bên trong trong khoang, với hiệu suất cao hơn và hiệu suất tiết kiệm năng lượng cao hơn 20% trong cùng điều kiện tiêu thụ năng lượng.
2, Luồng không khí ổn định, ít dao động luồng không khí khi áp suất thay đổi.
3, Áp dụng cho áp suất cao hơn, tiếng ồn thấp.

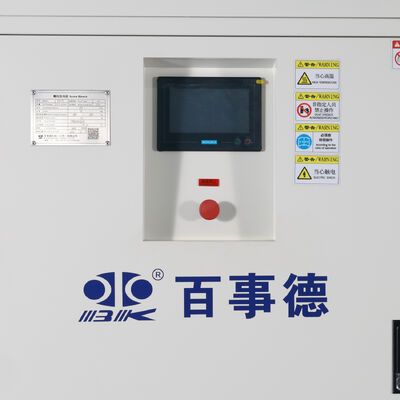

4, Có sẵn với điều khiển từ xa thông minh PLC và các phương pháp truyền thông khác nhau, thuận tiện cho việc quản lý vận hành.
Máy thổi khí trục vít đạt được nén bên trong trong quá trình vận chuyển không khí trong khoang, vì vậy máy thổi khí trục vít có hầu hết các ưu điểm của máy thổi khí truyền thống, đồng thời có hiệu quả cao hơn.
Quá trình vận chuyển và nén không khí là liên tục và tiến bộ, vì vậy độ rung của luồng không khí thấp hơn và khả năng kiểm soát tiếng ồn và nhiệt độ xả tốt hơn so với máy thổi khí truyền thống.
Là một loại máy thổi khí quay mới được phát triển trong những năm gần đây, máy thổi khí trục vít đã bắt đầu được ứng dụng trong quá trình sục khí, rửa ngược nước-khí, khử lưu huỳnh oxy hóa, quá trình hóa lỏng/đồng nhất và vận chuyển khí nén nhờ cấu trúc đơn giản, ổn định, tiết kiệm năng lượng và tiếng ồn thấp.
| Tự bôi trơnⅡ | Dải áp suất | 40-100KPa | Dải lưu lượng không khí | 1.4-172m³/phút | Dải công suất | 4-280kw |
| Không. | Mô hình | Đường kính |
Áp suất xả (KPa) |
Lưu lượng không khí (m³/phút) |
Công suất động cơ (Kw) |
Tốc độ thân máy chính (vòng/phút) |
| 1 | BLG109A | DN65 | 40-100 | 1.4-2.9 | 4-7.5 | 2000-3000 |
| 2 | BLG109B | 2.2-4.8 | 4-11 | |||
| 3 | BLG127B | DN100 | 3.9-8.7 | 5.5-18.5 | ||
| 4 | BLG140B | 6.4-12.3 | 7.5-22 | |||
| 5 | BLG160A | DN150 | 7.1-15.1 | 7.5-30 | ||
| 6 | BLG160B | 10-20 | 11-37 | |||
| 7 | BLG172B | 11.5-25 | 15-45 | |||
| 8 | BLG202A | DN200 | 17.5-31.7 | 18.5-55 | ||
| 9 | BLG202B | 22.8-41 | 22-75 | |||
| 10 | BLG240A | DN250 | 27.4-47.7 | 30-90 | 1800-3000 | |
| 11 | BLG240B | 34.5-60 | 37-110 | |||
| 12 | BLG275A | DN300 | 40.7-75.5 | 37-132 | ||
| 13 | BLG275B | 47.4-90 | 45-160 | |||
| 14 | BLG315A | DN350 | 67.6-116.7 | 75-185 | ||
| 15 | BLG315B | 76.4-132 | 75-220 | |||
| 16 | BLG343A | DN350 | 73-136 | 75-200 | ||
| 17 | BLG343B | DN450 | 94-172 | 90-280 |
Cấu tạo

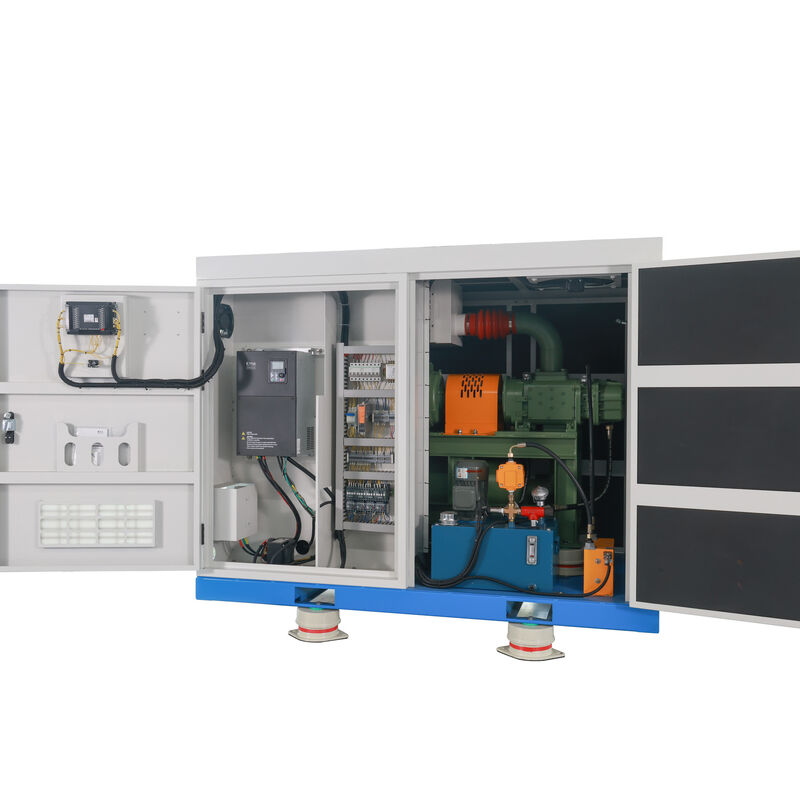

Máy thổi khí trục vít bao gồm vỏ máy thổi, thân máy thổi, động cơ, bộ lọc không khí, bộ giảm thanh, bình bơm dầu và bộ lọc dầu.
Là thành phần cốt lõi của máy thổi khí trục vít, cấu trúc của thân máy thổi trực tiếp quyết định hiệu suất của máy thổi. Thân máy bao gồm vỏ, rôto trục vít, hộp số, vòng bi, phớt trục, v.v.
Nguyên lý hoạt động
Nguyên lý hoạt động của máy thổi khí trục vít là hai rôto cái và đực song song ăn khớp với nhau trong xi lanh hình "∞" để tạo thành một thể tích làm việc. Thông qua bánh răng đồng bộ, rôto quay với tốc độ cao theo hướng ngược lại và thể tích làm việc thay đổi định kỳ khi
rôto quay, thực hiện nén không khí trong quá trình vận chuyển không khí. Chu trình làm việc của máy thổi khí trục vít có thể được chia thành ba quá trình: hút, nén và xả. Quá trình chu trình như sau:
1. Quá trình hút
Hình ① : Không khí đi vào thể tích giữa các răng của rôto thông qua cổng hút. Khi rôto quay, thể tích giữa các răng liên tục giãn nở.
Hình ② : Khi thể tích giữa các răng đạt đến mức tối đa, thể tích giữa các răng bị ngắt kết nối khỏi cổng hút và quá trình hút kết thúc.
2. Quá trình nén
Hình ③: trong quá trình nén
3. Quá trình xả
Hình ④: Sau khi thể tích giữa các răng được kết nối với cổng xả, quá trình xả bắt đầu. Trong quá trình rôto quay, thể tích giữa các răng liên tục giảm, gửi không khí nén đến đường ống xả. Quá trình này tiếp tục cho đến khi thể tích đạt đến dữ liệu thiết kế.
Đặc điểm chính
1, Rôto đực và cái của máy thổi khí trục vít không dầu được thiết kế chính xác. So với máy thổi khí Roots, nó có thể đạt được nén bên trong trong khoang, với hiệu suất cao hơn và hiệu suất tiết kiệm năng lượng cao hơn 20% trong cùng điều kiện tiêu thụ năng lượng.
2, Luồng không khí ổn định, ít dao động luồng không khí khi áp suất thay đổi.
3, Áp dụng cho áp suất cao hơn, tiếng ồn thấp.
4, Có sẵn với điều khiển từ xa thông minh PLC và các phương pháp truyền thông khác nhau, thuận tiện cho việc quản lý vận hành.
Ứng dụng
Xử lý nước thải: Nhu cầu sục khí thay đổi trong các quá trình sinh học.
Quá trình công nghiệp: Vận chuyển khí nén, lên men hoặc sản xuất yêu cầu luồng không khí ổn định.
Hệ thống HVAC: Xử lý không khí hiệu quả trong các cơ sở lớn.
Thông số kỹ thuật cần xem xét
1, Dung lượng luồng không khí (m³/phút hoặc CFM)
2, Dải áp suất (bar hoặc psi)
3, Công suất động cơ (kW) và cấp hiệu suất (ví dụ: IE5)
4, Mức độ tiếng ồn (dB) và phương pháp làm mát (làm mát bằng không khí/nước).
