Nhà sản xuất chuyên nghiệp của nhiều loại máy thổi

|
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | B-TOHIN |
| Chứng nhận: | ISO9001 / ISO14001/CE |
| Số mô hình: | BLG170RA-III/170RB-III |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Vỏ gỗ xuất khẩu |
| Thời gian giao hàng: | 30 ngày làm việc |
| Điều khoản thanh toán: | L/C, T/T |
| Khả năng cung cấp: | 30 bộ mỗi tháng |
| Áp lực: | 160-200kpa | Luồng không khí: | 10,5-21,1/14,8-28,9m³/phút |
|---|---|---|---|
| Bưu kiện: | hộp gỗ | Công suất trục: | 45-75/45-110kw |
| Cổng dia.: | DN150 | Tốc độ: | 3000-5000rpm |
| Bôi trơn: | Lực lượng bôi trơn | Ứng dụng: | Cung cấp oxy, vật liệu, xi măng, vv. |
| Màu sắc: | Trắng và xanh | Kết cấu: | Tích hợp gắn trượt |
| Thuận lợi: | Tiếng ồn thấp, chi phí thấp, tiết kiệm năng lượng, thông minh | Kích cỡ: | 235*1450*1750mm |
| Cân nặng: | 1500kg |

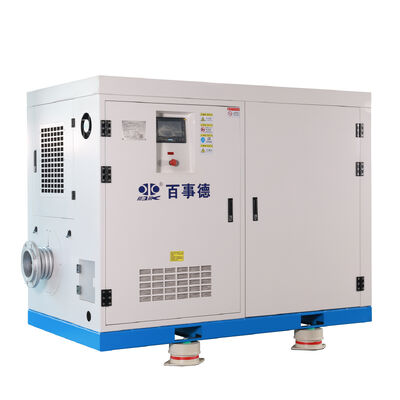

Quạt ly tâm trục vít
Thông số kỹ thuật máy
Quạt ly tâm trục vít nam châm vĩnh cửu biến tần BLG là hệ thống khí nén tiên tiến được thiết kế để tiết kiệm năng lượng và kiểm soát chính xác trong các ứng dụng công nghiệp. Quạt này kết hợp công nghệ động cơ và truyền động tiên tiến với khả năng nén trục vít mạnh mẽ, lý tưởng cho các ngành công nghiệp ưu tiên tiết kiệm năng lượng, linh hoạt vận hành và độ tin cậy. Thiết kế của nó đáp ứng nhu cầu hiện đại về tính bền vững và hiệu suất hiệu quả về chi phí trong môi trường năng động.
| Bôi trơn cưỡng bức | Dải áp suất | 100-200KPa | Dải lưu lượng khí | 3-200m³/phút | Dải công suất | 11-500kw |
| Số TT | Model | Đường kính |
Áp suất xả (KPa) |
Lưu lượng khí (m³/phút) |
Công suất động cơ (Kw) |
Tốc độ thân máy (vòng/phút) |
| 1 | BLG115RA-Ⅱ | DN150 | 100-150 | 3.0-6.8 | 11-22 | 3500-6000 |
| 2 | BLG115RB-Ⅱ | 4.0-9.4 | 11-30 | 3500-6000 | ||
| 3 | BLG170RA-Ⅱ | 11.2-23.1 | 30-75 | 2800-5000 | ||
| 4 | BLG170RB-Ⅱ | 15.3-315 | 30-90 | 2800-5000 | ||
| 5 | BLG210RA-Ⅱ | DN250 | 100-150 | 22.6-45.8 | 45-110 | 2600-4800 |
| 6 | BLG210RB-Ⅱ | 28.2-56.6 | 55-132 | 2600-4800 | ||
| 7 | BLG300RB-Ⅱ | DN300 | 100-150 | 55.3-98.9 | 110-250 | 2000-3300 |
| 8 | BLG360RB-Ⅱ | DN350 | 100-150 | 101.2-196.4 | 220-480 | 1800-3100 |
| 9 | BLG170RA-Ⅲ | DN150 | 160-200 | 10.5-21.1 | 45-75 | 3000-5000 |
| 10 | BLG170RB-Ⅲ | 14.8-28.9 | 45-110 | 3000-5000 | ||
| 11 | BLG210RA-Ⅲ | DN250 | 160-200 | 20.5-42.1 | 75-132 | 2800-4800 |
| 12 | BLG210RB-Ⅲ | 28.1-53.6 | 75-160 | 2800-4800 | ||
| 13 | BLG300RB-Ⅲ | DN300 | 160-200 | 52.1-95 | 160-315 | 2200-3300 |
Tính năng
Tiết kiệm năng lượng
Nhờ nguyên lý nén đoạn nhiệt, hiệu suất tổng thể của quạt trục vít không dầu vượt quá 75%, tiết kiệm hơn 20%-35% năng lượng so với quạt Roots. Quạt có đặc điểm áp suất xả cao hơn và xung áp thấp hơn.
Độ ồn thấp
Tiếng ồn khí động học của rôto trục vít rất nhỏ, và đầu ra mượt mà loại bỏ sự giải phóng đột ngột của không khí bên trong, và đầu vào và đầu ra không khí gợn sóng giảm thiểu dao động luồng không khí, do đó tiếng ồn nhỏ hơn quạt truyền thống.
Thông minh
Điều khiển PLC thông minh, điều khiển từ xa và nhiều phương thức giao tiếp tiện lợi cho vận hành và quản lý
Chi phí thấp
Thiết kế cấu trúc tối ưu hóa giúp sản phẩm bền bỉ với mức tiêu thụ ít hơn. Đồng thời, không yêu cầu cơ sở hạ tầng đặc biệt do hoạt động trơn tru và tải trọng nhỏ của thiết bị.

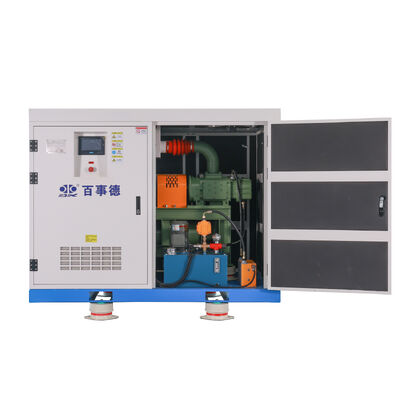

Mô tả các bộ phận của quạt
|
Thân máy quạt trục vít trục chính |
Thiết kế rôto có biên dạng hiệu suất cao ● sử dụng bánh răng đồng bộ và bánh răng dẫn động cấp chính xác tiêu chuẩn quốc gia 5 ● Sắp xếp vòng bi sáng tạo của trục vít, sử dụng vòng bi hướng tâm cố định và vòng bi chặn để tăng tuổi thọ ● tách dầu và khí giữa buồng nén và buồng bôi trơn được thực hiện bằng Gioăng mê cung + gioăng cacbon, đảm bảo khí xả tinh khiết. |
 |
|

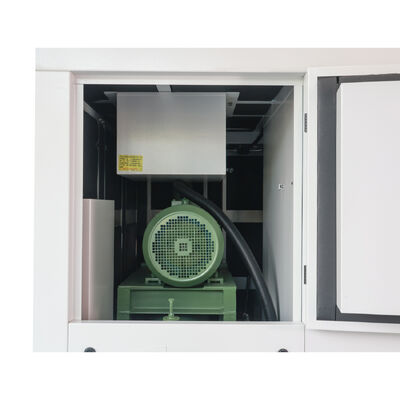

Động cơ nam châm vĩnh cửu |
Đặc tính từ tính, không cần năng lượng bên ngoài để duy trì từ trường của nó giúp cải thiện đáng kể hiệu suất hoạt động. |
|
| Hệ thống bôi trơn dầu |
Hệ thống làm mát bôi trơn tuần hoàn cưỡng bức đáng tin cậy hơn được thiết kế riêng |
|
| Hệ thống điều khiển vận hành |
Thiết bị giám sát trạm tích hợp, mô-đun điều khiển tín hiệu, biến tần, màn hình cảm ứng, v.v., không cần lắp đặt thêm theo sự thay đổi của điều kiện làm việc |
|
Phạm vi cung cấp
| Hạng mục | Mô tả | Đơn vị | Số lượng | Ghi chú |
| 1 | Thân máy quạt | bộ | 1 | |
| 2 | Động cơ | bộ | 1 | VFD |

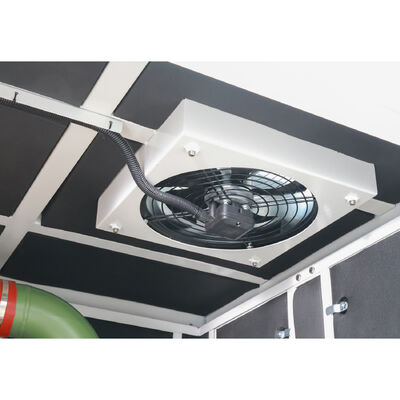

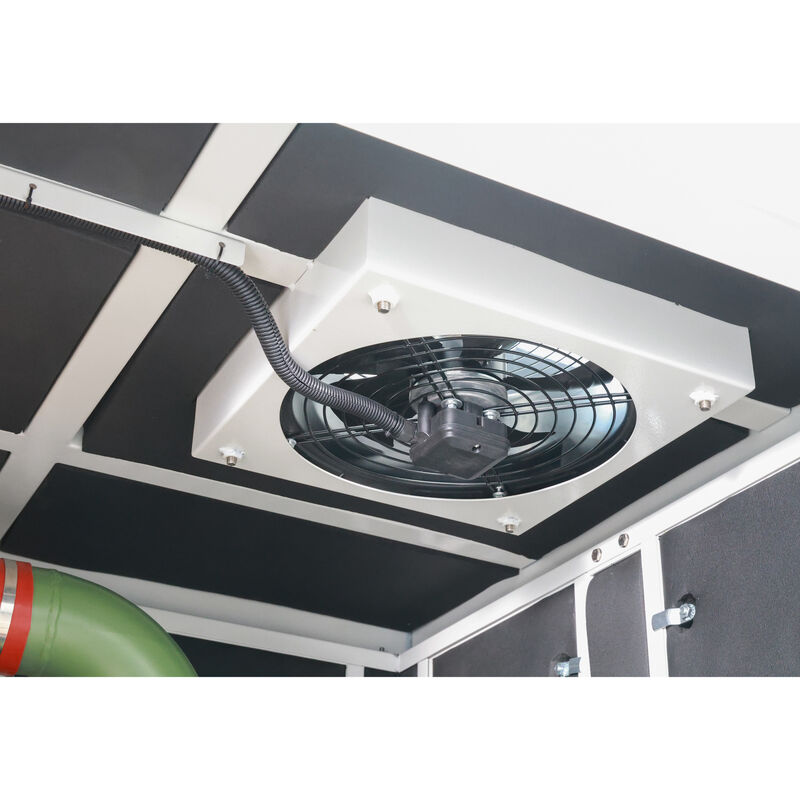

| 3 | Quạt làm mát | bộ | 1 | |
| 4 | Bộ trao đổi nhiệt | bộ | 1 | |
| 5 | Bộ lọc khí | bộ | 1 | |
| 6 | Bộ lọc dầu | bộ | 1 | |
| 7 | Van áp suất | bộ | 1 | |
| 8 | Bơm dầu | bộ | 1 | |
| 9 | Ống nối | chiếc | 1 | |
| 10 | Công tắc tơ | bộ | 1 | Siemens hoặc Schneider |
| 11 | Biến tần | bộ | 1 | Đài Loan QMA |
| 12 | Vỏ máy | bộ | 1 | |
| 13 | Van một chiều | bộ | 1 | |
| 14 | Khớp nối giãn nở bằng thép không gỉ | bộ | 1 | |
| 15 | Van an toàn | bộ | 1 |
Nguyên lý hoạt động
Máy nén trục vít quay sử dụng hai trục vít ăn khớp để nén khí theo nguyên lý dịch chuyển dương. Cung cấp luồng khí mượt mà, không có xung với độ rung/tiếng ồn thấp hơn so với quạt piston.
Về chúng tôi
①Năm 1994, Yixing Pengde Machinery Co.,Ltd. (liên doanh Trung-Nhật) ra đời và chuyển đến Công viên Công nghiệp Khoa học và Công nghệ Môi trường. Năm tiếp theo, tên công ty đổi thành B-Tohin Machine (Jiangsu)Co.,Ltd.
②B nội địa hóa quạt HC vào năm 1996.
③Năm 1999, thành lập liên doanh mang tên Tohin Machine Co.,Ltd. với TUTHILL Pneumatics Group (Hoa Kỳ).
④Nội địa hóa và bán hàng loạt quạt BK vào năm 2000.
⑤Năm 2004, Quạt HC và Quạt BK được vinh danh là "sản phẩm công nghệ cao mới", và công ty được xếp hạng là doanh nghiệp công nghệ cao. Cùng năm đó, công ty đã đạt chứng nhận ISO9001, mua hơn 30000 mét vuông cho nhà máy mới và quyên góp 500000 nhân dân tệ để xây dựng Trường Trung học Hy vọng B-Tohin Thanh Hoa.
⑥Năm 2009, quạt tốc độ cao một cấp được ra mắt thành công, và BK được xếp hạng là thương hiệu nổi tiếng của thành phố Vô Tích và thương hiệu nổi tiếng của tỉnh Giang Tô. Dự án chương trình ngọn đuốc của tỉnh Giang Tô và một số bằng sáng chế đã đạt được, đồng thời ý tưởng "cùng nhau vì trái tim" của công ty: tận tâm, chân thành, tự tin đã được đưa ra.
⑦Thương hiệu BK của công ty được xếp hạng là "Thương hiệu nổi tiếng Trung Quốc" vào năm 2013.
⑧Năm 2014, công ty được xác định là "Trung tâm Nghiên cứu Khí động lực học Giang Tô" bởi Sở Khoa học & Công nghệ tỉnh Giang Tô và nhận chứng chỉ ISO14001. Đồng thời, Văn phòng Tự động hóa đã được đưa vào sử dụng thành công.
⑨Năm 2015, công ty giới thiệu một hệ thống kiểm tra hiệu suất quạt hoàn chỉnh. Đấu thầu thành công tài sản công nghiệp 2600 mét vuông tại khu phát triển kinh tế Nghi Hưng và thành lập Wuxi B-Tohin Blower Technology Co.,Ltd.
⑩Năm 2016, liên doanh Trung-Hàn Wuxi B-Tohin & Ace Blower Science and Technology Co.,Ltd. được thành lập. Cùng năm đó, quạt ly tâm khí động học được giới thiệu thành công và Tohin Vietnam Industry được thành lập.
⑪Năm 2017, công ty triển khai Internet vạn vật thông minh, máy cân bằng của quạt ly tâm Turbo khí động học được đưa vào sử dụng thành công. Hiệp hội Khoa học và Công nghệ B-Tohin được thành lập.
⑫Năm 2018, quạt ly tâm treo từ tính B-Tohin, quạt thép không gỉ và các sản phẩm mới khác đã được ra mắt thành công.
⑬Năm 2019, Áp dụng quản lý nền tảng ERP trong toàn công ty và vượt qua đánh giá "Tích hợp Thông tin và Công nghiệp hóa" vào năm 2019.
⑭Quạt trục vít B-Tohin được đưa ra thị trường thành công vào năm 2021.
⑮Ra mắt quản lý năng lượng theo hợp đồng và bán hàng cho thuê sản phẩm mới vào năm 2022. Với diện tích mới 75000 mét vuông được mua lại, dự án thiết kế và sản xuất thông minh của cơ sở quạt hiệu suất cao và tòa nhà văn phòng B-Tohin đã bắt đầu.Tòa nhà nhà máy mới đã được hoàn thành và di dời thành công.
