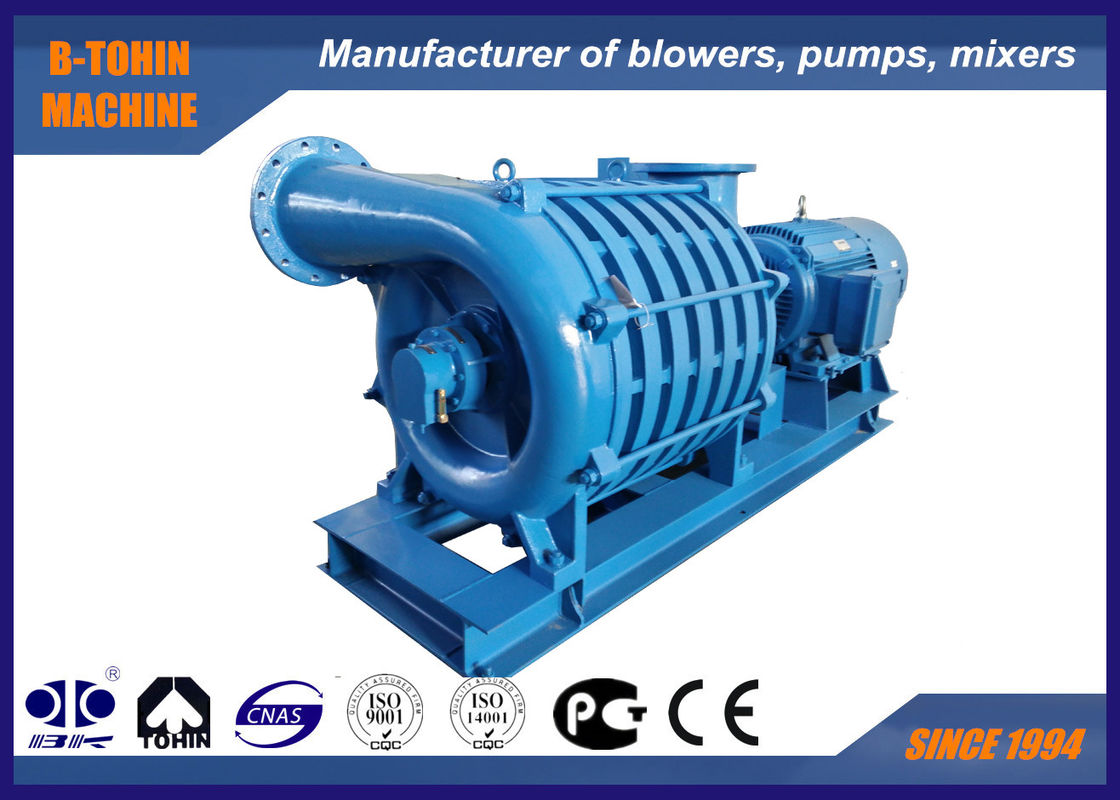

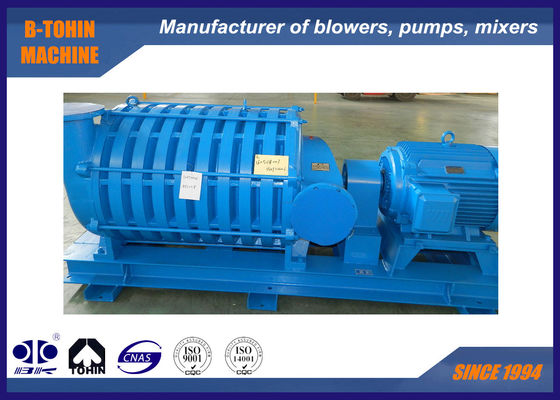

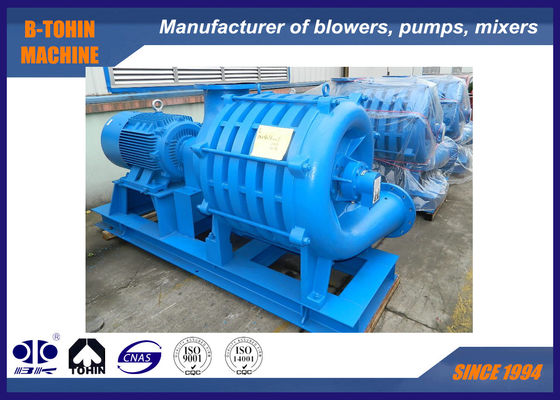

Tốc độ 2950 r/min, dòng chảy đầu vào 60 m3/min, Tiết kiệm năng lượng 15%-25% Điện năng, Máy thổi ly tâm đa giai đoạn

Quạt ly tâm đa tầng giảm tiếng ồn, quạt khí xử lý nước thải

Về quạt ly tâm đa tầng dòng D

Chúng tôi là nhà sản xuất chuyên nghiệp các loại quạt. Quạt ly tâm đa tầng của chúng tôi, cùng với động cơ và phụ kiện hỗ trợ, cũng có thể được cung cấp với hệ thống điều khiển được trang bị đầy đủ. Được ứng dụng rộng rãi trong xử lý nước thải, cung cấp khí lò cao, nhà máy tuyển than, tuyển nổi mỏ, sản xuất khí hóa học, chân không và các lĩnh vực khác, quạt ly tâm đa tầng cũng có thể được sử dụng để vận chuyển các loại khí đặc biệt khác.

1,Môi chất vận chuyển: không khí sạch, khí tự nhiên, khí sinh học, metan, hydro, v.v.

2,Vật liệu cánh quạt: thép đúc & hợp kim nhôm

3,Phương pháp làm mát: làm mát bằng không khí hoặc làm mát bằng nước

4,Phương pháp truyền động: truyền động bằng dây đai

5,Ứng dụng: Xử lý nước và nước thải, làm sạch bụi chân không, làm khô bằng khí nén, tuyển nổi và tách, mạ kẽm và mạ điện, nạp oxy, sản xuất giấy và in ấn, và đốt cháy bằng khí, v.v.

Thông số kỹ thuật

Mô hình

1. Cấu trúc nhỏ gọn: Hình thức đẹp, vận hành ổn định, thuận tiện cho việc lắp đặt và bảo trì.

2. Hoạt động êm ái: Cánh quạt hiệu suất cao được tối ưu hóa để giảm thiểu lực dọc trục và được cân bằng tĩnh-động, đảm bảo toàn bộ thiết bị hoạt động êm ái và ổn định.

3. Tiếng ồn thấp: Quạt hoạt động không có ma sát cơ học, và cấu hình cánh quạt hợp lý giúp giảm thiểu tiếng ồn. Tiếng ồn do quạt ly tâm đa tầng tạo ra là tần số cao, có thể bị suy giảm đáng kể bởi các chướng ngại vật, do đó hầu như không có tiếng ồn bên ngoài phòng quạt.

4. Bôi trơn ổ trục: Sử dụng mỡ để bôi trơn ổ trục, cải thiện điều kiện bôi trơn và kéo dài tuổi thọ ổ trục.

5. Cánh quạt: Cánh quạt có đường cong composite đặc biệt, giúp giảm rò rỉ bên trong và cải thiện hiệu suất khí động học cũng như hiệu suất tổng thể của thiết bị.

6. Điều chỉnh dễ dàng: Lưu lượng có thể được điều chỉnh trong một phạm vi nhất định chỉ bằng cách sử dụng van bướm đầu vào.

7. Chế độ truyền động: Được dẫn động bởi động cơ không đồng bộ hai cực. Có thể chọn động cơ điện áp khác nhau tùy theo điều kiện lưới điện của người dùng.

8. Niêm phong: Mỗi tầng cánh quạt được trang bị vòng dẫn hướng đầu vào, và các vòng đệm mê cung được lắp đặt giữa các tầng và ở cả hai đầu của vỏ để ngăn rò rỉ khí.

9. Làm mát: Do cánh quạt nén khí theo từng tầng, nhiệt độ của vỏ xả cao hơn nhiều so với vỏ nạp. Cả thiết bị làm mát bằng không khí và làm mát bằng nước đều được cung cấp cho bệ ổ trục xả để kéo dài tuổi thọ của ổ trục.

10. Chế độ truyền động: Sử dụng khớp nối. Các chế độ truyền động khác nhau cũng có thể được chọn tùy theo thiết bị và quy trình khác nhau.

Cấu trúc thân chính của quạt

Phạm vi cung cấp tiêu chuẩn

1. Thân chính của quạt

2. Bộ giảm thanh đầu vào (có bộ lọc khí)

3. Đế chung cho động cơ và quạt (bao gồm nắp khớp nối)

4. Van bướm thủ công đầu vào

5. Động cơ

6. Đồng hồ đo áp suất

7. Bu lông lắp đặt và phụ kiện kết nối

8. Van một chiều
