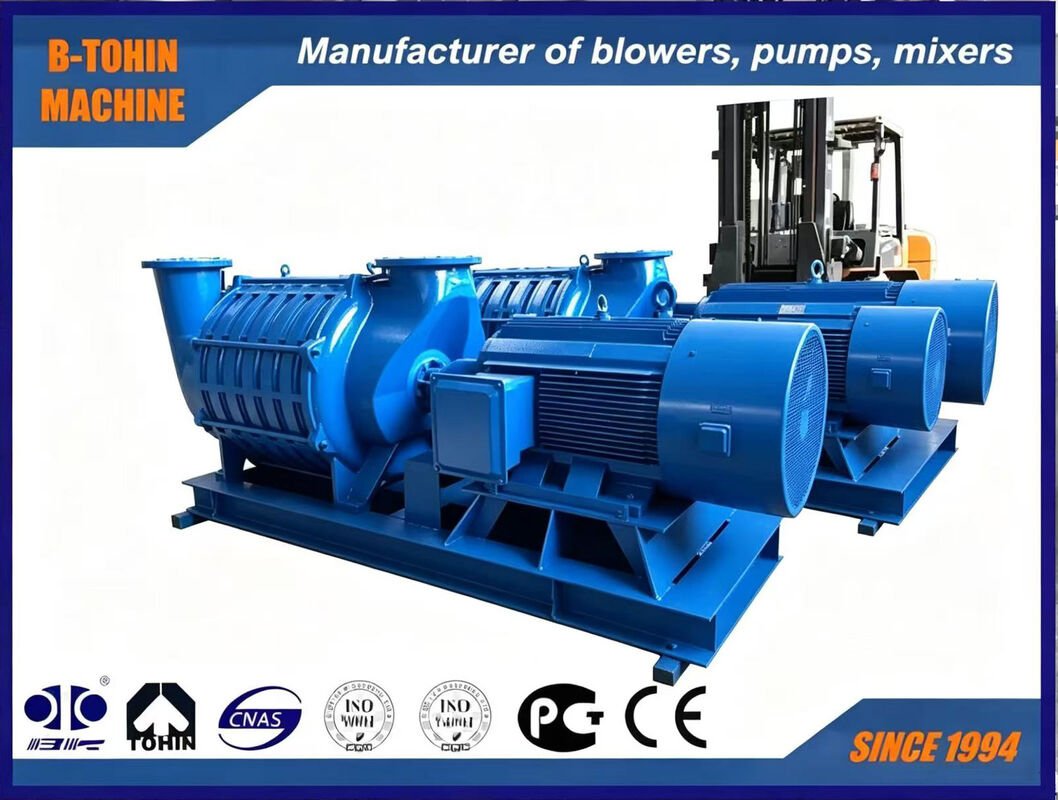

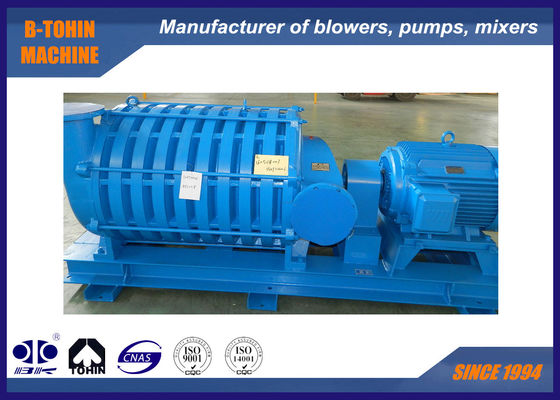

Máy thổi ly tâm đa giai đoạn D350 hiệu suất cao, tiếng ồn thấp với cấu trúc nhỏ gọn để xử lý nước thải

Quạt ly tâm đa cấp giảm tiếng ồn, quạt khí xử lý nước thải

Về quạt ly tâm đa cấp dòng D

Chúng tôi là nhà sản xuất chuyên nghiệp các loại quạt. Quạt ly tâm đa cấp của chúng tôi, cùng với động cơ và phụ kiện hỗ trợ, cũng có thể được cung cấp với hệ thống điều khiển được trang bị đầy đủ. Được ứng dụng rộng rãi trong xử lý nước thải, cung cấp khí lò cao, nhà máy tuyển than, tuyển nổi mỏ, sản xuất khí hóa học, chân không và các lĩnh vực khác, quạt ly tâm đa cấp cũng có thể được sử dụng để vận chuyển các loại khí đặc biệt khác.

1, Môi chất vận chuyển: không khí sạch, khí tự nhiên, khí sinh học, metan, hydro, v.v.

2, Vật liệu cánh quạt: thép đúc & hợp kim nhôm

3, Phương pháp làm mát: làm mát bằng không khí hoặc làm mát bằng nước

4, Phương pháp truyền động: truyền động bằng dây đai

5, Ứng dụng: Xử lý nước và nước thải, làm sạch bụi chân không, làm khô bằng khí nén, tuyển nổi và tách, mạ kẽm và mạ điện, sục khí oxy, sản xuất giấy và in ấn, và đốt khí, v.v.

Thông số kỹ thuật

Mẫu mã

1. Cấu trúc nhỏ gọn: Ngoại hình đẹp, vận hành ổn định, thuận tiện cho việc lắp đặt và bảo trì.

2. Hoạt động êm ái: Cánh quạt hiệu suất cao được tối ưu hóa để giảm thiểu lực dọc và được cân bằng tĩnh-động, đảm bảo toàn bộ thiết bị hoạt động êm ái và ổn định.

3. Giảm tiếng ồn: Quạt hoạt động không có ma sát cơ học, và cấu hình cánh quạt hợp lý giúp giảm thiểu tiếng ồn. Tiếng ồn do quạt ly tâm đa cấp tạo ra là tần số cao, có thể bị suy giảm đáng kể bởi các vật cản, do đó hầu như không có tiếng ồn bên ngoài phòng quạt.

4. Bôi trơn ổ trục: Sử dụng mỡ bôi trơn cho ổ trục, cải thiện điều kiện bôi trơn và kéo dài tuổi thọ ổ trục.

5. Cánh quạt: Cánh quạt có đường cong composite đặc biệt, giúp giảm rò rỉ bên trong và cải thiện hiệu suất khí động học cũng như hiệu suất tổng thể của thiết bị.

6. Điều chỉnh dễ dàng: Lưu lượng có thể được điều chỉnh trong một phạm vi nhất định chỉ bằng cách sử dụng van bướm đầu vào.

7. Chế độ truyền động: Được dẫn động bằng động cơ không đồng bộ hai cực. Có thể chọn động cơ điện áp khác nhau tùy theo điều kiện lưới điện của người dùng.

8. Niêm phong: Mỗi cấp cánh quạt được trang bị vòng đệm đầu vào, và các vòng đệm mê cung được lắp đặt giữa các cấp và ở cả hai đầu của vỏ để ngăn rò rỉ khí.

9. Làm mát: Do cánh quạt nén khí từng cấp, nhiệt độ của vỏ xả cao hơn nhiều so với vỏ nạp. Cả thiết bị làm mát bằng không khí và làm mát bằng nước đều được cung cấp cho bệ ổ trục xả để kéo dài tuổi thọ của ổ trục.

10. Chế độ truyền động: Sử dụng khớp nối. Các chế độ truyền động khác nhau cũng có thể được chọn tùy theo thiết bị và quy trình khác nhau.

Phạm vi cung cấp tiêu chuẩn

1. Thân quạt chính

2. Bộ giảm thanh đầu vào (có bộ lọc khí)

3. Đế chung cho động cơ và quạt (bao gồm nắp khớp nối)

4. Van bướm điều chỉnh bằng tay đầu vào

5. Động cơ

6. Đồng hồ đo áp suất

7. Bu lông lắp đặt và phụ kiện kết nối

8. Van một chiều

Đặc điểm chính:

· Giảm tiếng ồn: không có ma sát cơ học trong quá trình thổi khí, và cấu hình cánh quạt hợp lý được sử dụng để giảm thiểu tiếng ồn.

· Rung động nhỏ: cánh quạt được tối ưu hóa giúp giảm thiểu lực dọc, do đó toàn bộ máy có thể chạy êm ái.

· Máy không ma sát cơ học: không cần tăng tốc bánh răng. Rôto quạt được đỡ bởi hai ổ trục ở phía trước và phía sau. Trong quá trình hoạt động, không có ma sát cơ học giữa bất kỳ bộ phận nào ngoại trừ ổ trục, do đó tránh được tiếng ồn do ma sát cơ học, từ đó đảm bảo tuổi thọ lâu nhất cho thân quạt.

· Điều chỉnh lưu lượng khí thuận tiện: phạm vi điều chỉnh lưu lượng khí của quạt là 50% ~ 100%, được điều chỉnh bằng cách vận hành van bướm ở đầu vào.

· Máy không dầu: không có dầu và khí được tạo ra trong quá trình tăng áp của quạt, để đảm bảo bộ sục khí không bị ăn mòn và cải thiện tuổi thọ của hệ thống sục khí. Làm mát bằng nước được sử dụng cho ổ trục phía sau, giúp kéo dài tuổi thọ của nó.

· Công nghệ tiên tiến được áp dụng cho rôto để đạt được độ bền cao và tuổi thọ lâu dài

Sơ đồ cấu trúc:
