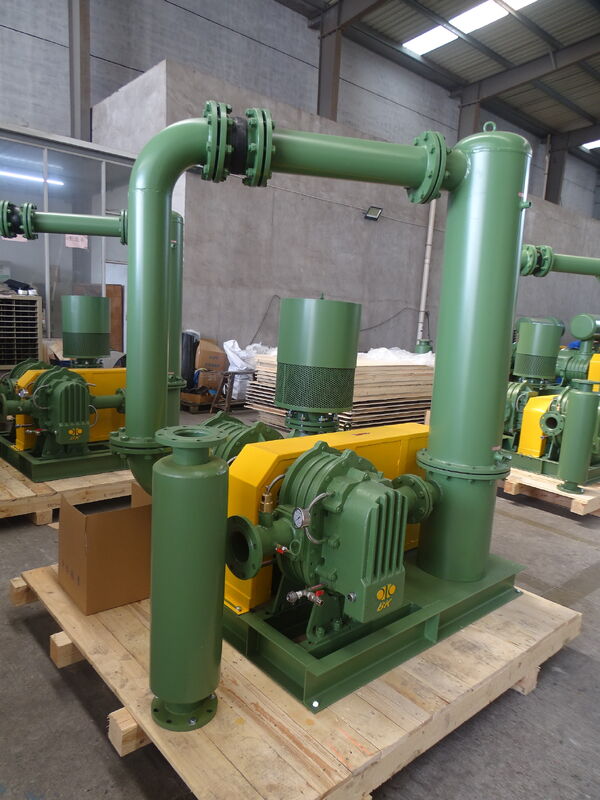

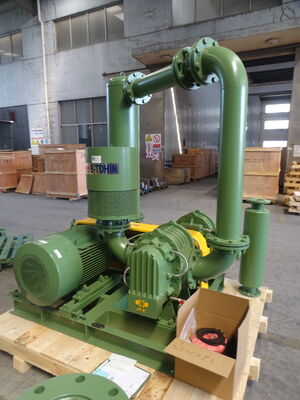

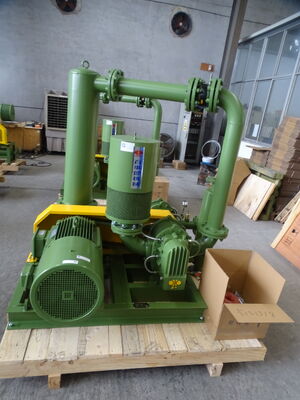

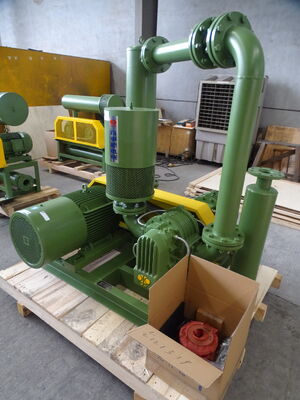

Máy thổi khí Roots ba cánh, làm mát bằng nước, hai cấp, áp suất 1.0-1.5 kgf/cm², BKD Áp suất cao

1 máy thổi rễ loại BKD



Máy thổi hai giai đoạn BKD được tạo thành từ hai máy thổi BKW liên tiếp, có thể vượt quá giới hạn áp suất của một máy thổi.Khí nhiệt độ cao thải ra từ máy thổi chính được làm mát bởi một máy làm mát trung bình trước khi nó đi vào máy thổi thứ cấp để nhiệt độ của nó sẽ không vượt quá giá trị được chỉ định, do đó đảm bảo hoạt động tốt của máy thổi thứ cấp.



BKD Series là một máy thổi rễ hai giai đoạn,có hai máy thổi BKW theo loạt,và vượt quá áp suất tối đa so với một,cũng có một hệ thống làm mát giữa giữa giai đoạn đầu tiên và thứ hai, nó đảm bảo nhiệt độ tiêu chuẩn của luồng không khí đến máy thổi thứ hai.



2 Thông số kỹ thuật sản phẩm



Loại	Máy thổi phù hợp	Cảng Dia (MM)	Áp lực (kgf/cm2)	Tốc độ ((rmp)		Dòng không khí vào (m3/phút)	Năng lượng trục (kw)	Nước làm mát ((L/min)
				Ⅰ	Ⅱ
BKD-1000	BKW5006+BKW5003	65 (((2.5")	1.0-1.5	850-1600	1050-1800	3.32-8.77	10.18-24.26	32
BKD-2000	BKW6008+BKW6005	80 (((3")	1.0-1.5	850-1500	850-1500	6.05-14.74	16.43-38.89	40
BKD-3000	BKW7011+BKW7006	100 (((4")	1.0-1.5	850-1500	1000-1650	13.93-29.31	30.21-69.27	50
BKD-4000	BKW8016+BKW7011	150 (((6")	1.0-1.5	850-1400	850-1400	20.82-41.57	49.28-103.6	70
BKD-5000	BKW8024+BKW8016	200(8")	1.0-1.5	850-1400	850-1400	31.97-62.99	77.31-155.6	90
BKD-6000	BKW9030+BKW9020	250 (((10")	1.0-1.5	850-1400	850-1400	55.17-105.9	124.3-252	120
BKD-7000	BKW10034+BKW10027	300 (((12")	1.0-1.5	850-1400	850-1400	80.6-150.88	175.2-383.1	160



3 Dòng không khí vào (m3 / phút) và sức mạnh trục (KW) ở các điều kiện khác nhau



Loại	Cảng Dia	Tốc độ		Dòng không khí vào ((m3/min) và công suất trục ((KW) ở các điều kiện khác nhau								Nước làm mát
				1.0kgf/cm2		1.2kgf/cm2		1.4kgf/cm2		1.5kgf/cm2
				10000mmH2O		12000mmH2O		14000mmH2O		15000mmH2O
		rpm		0.098Mpa		0.118Mpa		0.137Mpa		0.147Mpa
		Ⅰ	Ⅱ	m3/phút	KW	m3/phút	KW	m3/phút	KW	m3/phút	KW	L/min
BKD-1000 (BKW5006+) BKW5003)	65 (((2.5")	850	1050	3.52	10.18	3.35	11.53	3.21	12.74	3.16	13.54	32
		1000	1200	4.49	11.80	4.32	13.37	4.17	14.76	4.13	15.68
		1150	1350	5.45	13.42	5.28	15.20	5.14	16.78	5.09	17.83
		1250	1450	6.10	14.50	5.93	16.42	5.78	18.13	5.74	19.26
		1350	1550	6.74	15.58	6.57	17.64	6.42	19.47	6.38	20.69
		1500	1700	7.71	17.20	7.54	19.48	7.39	21.50	7.34	22.83
		1600	1800	8.35	18.28	8.18	20.70	8.03	22.84	7.99	24.26





3 Kích thước ranh giới của BKD-1000



BKD Bảng kích thước phác thảo                         Đơn vị: mm Loại Cảng Dia Sức mạnh động cơ A B C D E F G H Tôi... J K L M N 0 n Q×h BKD-1000 65 (((2.5") 11 ¢30 1450 1500 340 450 200 145 180 / 1000 25 / 1050 1100 1050 805 4 M16 × 300 BKD-2000 80 (((3") 15 ¢45 1830 1880 418 530 228 180 200 / 1050 25 / 1160 1210 1150 950 4 M16 × 300 BKD-3000 100 (((4") 30~45 1970 2020 508 600 280 190 280 600 1200 25 / 1350 1400 1250 1050 6 M16 × 400 55~75 650 1300 25 1400 1450 1350 BKD-4000 150 (((6") 55 ~ 90 2050 2200 508 840 275 200 295 720 1440 25 825 1650 1700 1480 1240 8 M16 × 400 110 770 1540 25 860 1720 1770 1560 BKD-5000 200(8") 75 ¢ 200 2150 2200 570 1140 295 300 280 875 1750 25 905 1810 1860 1800 1370 8 M16 × 400 BKD-6000 250 (((10") 132 ¢ 200 2350 2800 620 1260 355 335 310 1020 2040 25 975 1950 2000 2100 1500 8 M16 × 400 220 ~ 280 ((6kv) 1265 2650 25 1040 2080 2130 2580 BKD-7000 300 (((12") 160~200 3120 2960 1000 1480 465 330 330 1205 2410 25 1150 2300 2350 2460 1800 8 M16 × 400 220 ~ 250 ((6kv) 1375 2750 25 2800 280 ~ 400 ((6kv) 1435 2870 25 2920 Lưu ý: Kích thước A là để tham khảo,nhưng nó sẽ không vượt quá kích thước B.





4 Các phụ kiện khác



(1) YUSV Loại van khởi động không tải



(2) Khung đa chức năng loại BDFZ-L





• Nguyên tắc hoạt động của van khởi động xả



van này chủ yếu được sử dụng trong đường ống cho máy thổi, máy nén và máy thổi loại vít.



không khí sẽ chảy qua van, và máy thổi sẽ làm việc mà không có tải, sau một thời gian, van sẽ đóng



bởi vì sự khác biệt áp suất trong đường ống và ra, do đó, nó nhận ra bắt đầu không có tải cho bộ thổi, và



có thể ảnh hưởng đến thiết bị và động cơ.



• Các đặc điểm chính của van khởi động xả

1. Là cấu trúc cơ khí và thiết kế hợp lý, không có conk ra.
2. Không cần hệ thống bypass và hệ thống điều hành điện.
3. Nó thay thế cho van an toàn, và bảo vệ khởi động trong tình trạng nghiêm trọng.
4. Dễ dàng lắp đặt và bảo trì.



• Các đặc điểm chính của khoang

1. Sử dụng thép và bọt biển để cách điện âm thanh, và với vật liệu hấp thụ âm thanh được nhúng vào nó, và có thể giảm tiếng ồn hiệu quả.
2. Có bốn cửa, và mỗi bên có thể mở hoàn toàn, thuận tiện cho bảo trì hàng ngày.
3. Sử dụng cấu trúc có thể tháo rời, dễ vận chuyển.
4. Cấu trúc nhỏ gọn cho ít không gian sàn hơn.
