Nhà sản xuất chuyên nghiệp của nhiều loại máy thổi

|
| Place of Origin: | China |
| Hàng hiệu: | BK |
| Chứng nhận: | ISO9001/ISO14001 |
| Số mô hình: | BV5003 |
| Minimum Order Quantity: | 1 set |
|---|---|
| Giá bán: | Có thể đàm phán |
| Packaging Details: | Export standard wooden caseAbout BKW BKW series roots blower inherits the design of BK series. It adopts water cooling in bearing cover, which can lower the temperature of bearing so as to prolong the bearing’s service life and enable higher pressure appli |
| Delivery Time: | 5 to 20 working days, depends on order amount and specification |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 80 SETS per month |
| Kiểu: | máy hút bụi, loại rễ | Khả năng không khí: | 1,92-7,38m3/phút |
|---|---|---|---|
| Xả áp suất chênh lệch: | -10kpa ~ -50kpa | Công suất động cơ: | 5,5-7,5/11-15kw |
| Khoan xả: | DN65 (2.5)) | Loại làm mát: | Không khí |
| Loại điều khiển: | Động cơ điều khiển, được kết nối bởi vành đai và ròng rọc | cân nặng: | 171kg |
| Tốc độ: | 850-2000 RMP | ||
| Làm nổi bật: | roots type vacuum pump,air blower pump |
||

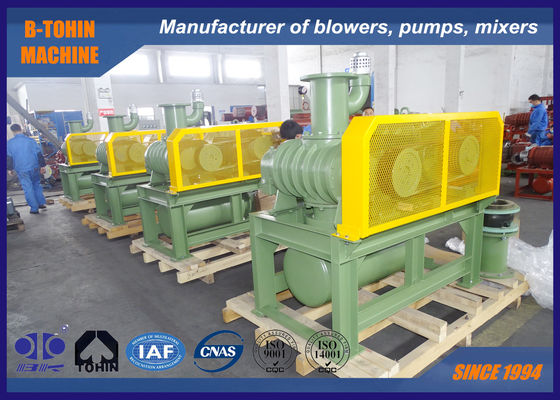

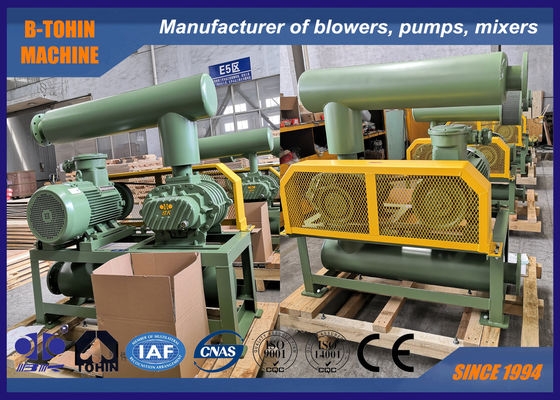

Bơm chân không Roots 3 cánh, Áp suất chân không tối đa 40KP
Về bơm chân không BK
Bơm chân không BK dùng cho chân không từ -10KAP đến -50KPA. Được ứng dụng trong vận chuyển thực phẩm, luyện kim, công nghiệp hóa chất và mạ điện tử.
Thông số kỹ thuật
|
Model |
BV 5003 |
|
Lưu lượng khí |
1.92-7.38m3/phút |
|
Áp suất chênh lệch xả |
-10 ~ -50KPA |
|
Tốc độ quay |
850-2000 vòng/phút |
|
Loại động cơ |
1.5-7.5KW 380/400/415/440V, 3 PHA, 50/60HZ |
|
Loại lắp đặt |
Tiêu chuẩn: loại ngang. Có sẵn loại dọc tùy chọn |
|
Trọng lượng khô của quạt không có động cơ |
171kg |
|
Kích thước đóng gói xấp xỉ |
1.64*0.75*1.6m (dài*rộng*cao) |
Bảng thông số
| Model | Đường kính cổng | Tốc độ | Lưu lượng đầu vào (m3/phút) và công suất trục (KW) | |||||||||
| -0.1kgf/cm2 | -0.2kgf/cm2 | -0.3kgf/cm2 | -0.4kgf/cm2 | -0.5kgf/cm2 | ||||||||
| -1000mmH2O | -2000mmH2O | -3000mmH2O | -4000mmH2O | -5000mmH2O | ||||||||
| -0.01Mpa | -0.02Mpa | -0.03Mpa | -0.04Mpa | -0.05Mpa | ||||||||
| vòng/phút | m3/phút | KW | m3/phút | KW | m3/phút | KW | m3/phút | KW | m3/phút | KW | ||
| BV5003 | 65(2.5") | 850 | 2.75 | 0.97 | 2.47 | 1.61 | 2.25 | 2.45 | 2.07 | 2.77 | 1.92 | 3.38 |
| 1000 | 3.35 | 1.15 | 3.07 | 1.89 | 2.86 | 2.89 | 2.68 | 3.26 | 2.52 | 3.97 | ||
| 1150 | 3.96 | 1.32 | 3.67 | 2.18 | 3.46 | 3.32 | 3.28 | 3.75 | 3.12 | 4.57 | ||
| 1250 | 4.36 | 1.43 | 4.08 | 2.36 | 3.86 | 3.61 | 3.68 | 4.08 | 3.52 | 4.96 | ||
| 1350 | 4.76 | 1.55 | 4.48 | 2.55 | 4.27 | 3.89 | 4.08 | 4.4 | 3.93 | 5.36 | ||
| 1500 | 5.36 | 1.72 | 5.08 | 2.84 | 4.87 | 4.33 | 4.69 | 4.89 | 4.53 | 5.96 | ||
| 1600 | 5.77 | 1.83 | 5.48 | 3.03 | 5.27 | 4.62 | 5.09 | 5.22 | 4.93 | 6.36 | ||
| 1750 | 6.37 | 2.01 | 6.09 | 3.31 | 5.87 | 5.05 | 5.69 | 5.71 | 5.54 | 6.95 | ||
| 1850 | 6.77 | 2.12 | 6.49 | 3.5 | 6.28 | 5.34 | 6.1 | 6.03 | 5.94 | 7.35 | ||
| 2000 | 7.38 | 2.29 | 7.09 | 3.78 | 6.88 | 5.77 | 6.7 | 6.52 | 6.54 | 7.94 | ||
Bản vẽ lắp ráp gói quạt
| BV Bảng kích thước tổng thể | Đơn vị:mm | |||||||||||||||||
Loại |
Đường kính cổng |
Công suất động cơ |
A | B | C | D | E | F | G | H | K | M | N | 0 | P | Q | n-M16×h | Trọng lượng (kg) |
| BV5003 | 65(2.5") | 5.5～7.5 | 1190 | 940 | 90 | 200 | 532 | 172 | 200 | 1072 | 133 | 346 | 410 | 115 | 190 | 18 | 4-M16×300 | 171 |
| 11～15 | 474 | 538 | ||||||||||||||||
| Phụ kiện tiêu chuẩn đi kèm bao gồm: ống hút, ống xả, đồng hồ đo áp suất âm, đế, vỏ dây đai, van an toàn chân không, dây đai tam giác.Trọng lượng trên chỉ bao gồm phụ kiện tiêu chuẩn, chưa bao gồm động cơ.Phạm vi cung cấp tiêu chuẩn1. Thân máy chính của quạt2. Van an toàn chân không | ||||||||||||||||||
| 3. Bộ giảm thanh đầu vào | ||||||||||||||||||
4. Bộ giảm thanh đầu ra
5. Đế chung (có vỏ dây đai)
6. Khớp nối mềm cao su và miếng đệm chống rung
7. Puli quạt
8. Đồng hồ áp suất
9. Dây đai
10. Bu lông, đai ốc và các bộ phận kết nối khác
11. Động cơ
