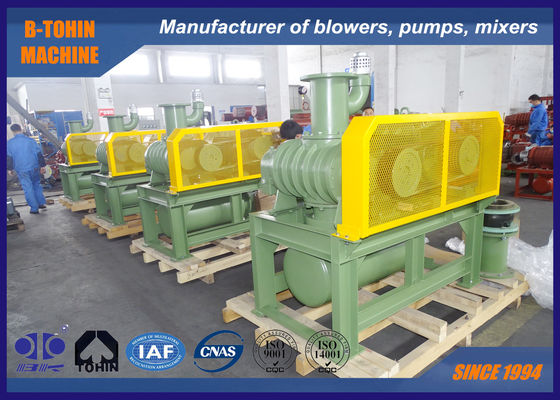

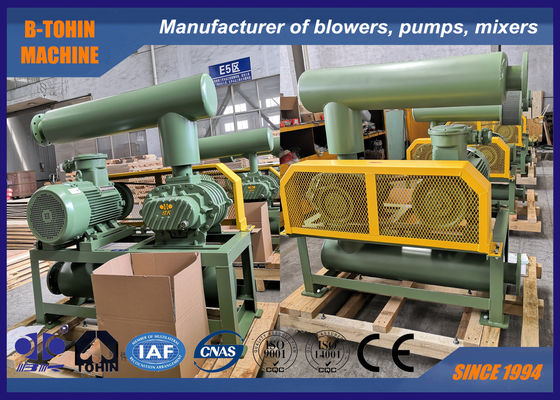

Roots Blower Lobe Vacuum Pump , suction vacuum blower , vacuum pneumatic fan

Thông tin chi tiết sản phẩm:

Place of Origin:	China
Hàng hiệu:	BK
Chứng nhận:	ISO9001/ISO14001
Số mô hình:	BV7018

Thanh toán:

Minimum Order Quantity:	1 set
Giá bán:	Có thể đàm phán
Packaging Details:	Export standard wooden caseAbout BKW BKW series roots blower inherits the design of BK series. It adopts water cooling in bearing cover, which can lower the temperature of bearing so as to prolong the bearing’s service life and enable higher pressure appli
Delivery Time:	5 to 20 working days, depends on order amount and specification
Payment Terms:	L/C, T/T
Supply Ability:	80 SETS per month

Tiếp xúc

Chi tiết sản phẩm

Type:	vacuum sauction, roots type	Khả năng không khí:	19,57-52,03m3/phút
Xả chênh lệch áp suất:	-10kpa ~ -40kpa	Động cơ điện:	11-45/55 kW
Xả lỗ khoan:	DN200(8”)	Loại làm mát:	Không khí
Loại điều khiển:	điều khiển động cơ, kết nối bằng dây đai và ròng rọc	Tốc độ:	700-1500 vòng / phút
Công suất trên trục:	6,69-42,54 kW	Cân nặng:	564 kg
Làm nổi bật:	roots type vacuum pump , blower vacuum pump

Máy bơm chân không Roots Blower, quạt hút chân không, quạt khí nén chân không

Giới thiệu về máy bơm chân không BK

Máy thổi Roots, một loại máy nén khí dịch chuyển tích cực, nó cũng có thể được sử dụng trong ứng dụng chân không. Dựa trên kinh nghiệm của chúng tôi trong việc sản xuất máy thổi Roots, chúng tôi đã phát triển máy bơm không khí Roots loại chân không

Máy bơm chân không BK có thể đạt áp suất chân không tối đa là -40KPA. Nó được ứng dụng rộng rãi trong ứng dụng chân không trong truyền tải thực phẩm, luyện kim, công nghiệp hóa chất, lớp phủ điện tử và các ngành công nghiệp khác.

Thông số kỹ thuật

Model	BV7018
Kích thước đầu vào	DN200
Kích thước đầu ra	DN200
Lưu lượng khí	19.57-52.03m³/phút
Áp suất chênh lệch xả	-10 ~ -40KPA
Tốc độ quay	700-1500rpm
Loại động cơ	11-45/55 KW 380/400/415/440V, 3PHA, 50/60HZ
Nhãn hiệu động cơ	Tiêu chuẩn: Động cơ Siemens Beide hoặc Wannan Động cơ Siemens và ABB cho tùy chọn của bạn
Cấp hiệu suất động cơ	IE3
Cấp cách điện Moror	F, nhiệt độ tăng B
Cấp bảo vệ động cơ	IP55
Loại lắp đặt	Tiêu chuẩn: loại nằm ngang. Loại dọc có sẵn cho tùy chọn của bạn
Khối lượng tịnh của máy thổi không có động cơ	564kg
Kích thước đóng gói Xấp xỉ.	2.01.42.2m (dàirộngcao)

Bảng thông số

Model	Đường kính cổng (MM)	Tốc độ	Công suất đầu vào (m3/phút)và công suất trục (KW)
			-0.1kgf/cm2		-0.2kgf/cm2		-0.3kgf/cm2		-0.4kgf/cm2
			-1000mmH2O		-2000mmH2O		-3000mmH2O		-4000mmH2O
			-0.01Mpa		-0.02Mpa		-0.03Mpa		-0.04Mpa
		rpm	m3/phút	KW	m3/phút	KW	m3/phút	KW	m3/phút	KW
BV7018	200(8")	700	22.65	6.69	21.37	10.92	20.38	14.81	19.57	19.85
		850	28.16	8.12	26.88	13.26	25.89	17.99	25.08	24.11
		1000	33.67	9.55	32.38	15.60	31.39	21.16	30.58	28.36
		1150	39.18	10.98	37.89	17.94	36.90	24.33	36.09	32.62
		1250	42.85	11.94	41.56	19.50	40.57	26.45	39.76	35.45
		1400	48.36	13.37	47.07	21.84	46.08	29.62	45.27	39.71
		1500	52.03	14.33	50.74	23.40	49.75	31.74	48.94	42.54

Bản vẽ lắp ráp của gói máy thổi

Roots Blower Lobe Vacuum Pump , suction vacuum blower , vacuum pneumatic fan 0

BV Bản vẽ kích thước phác thảo																	Đơn vị:mm
Loại	Đường kính cổng	Công suất động cơ	A	B	C	D	E	F	G	H	K	M	N	0	P	Q	n-M16×h	Khối lượng (kg)
BV7018	200(8")	11～45	1550	1250	125	271	894	266	413	1660	279	558	647	190	350	24	4-M16×400	564
		55										628	717
Phụ kiện tiêu chuẩnessories bao gồm: cửa hút, bộ giảm thanh đầu ra, đồng hồ đo áp suất âm, đế, nắp đai, van giảm áp chân không, đai tam giác.
Khối lượng trên chỉ dành cho các phụ kiện tiêu chuẩn, không bao gồm động cơ.

Phạm vi cung cấp tiêu chuẩn

1. thân máy thổi
2. van an toàn chân không
3. bộ giảm thanh đầu vào
4. bộ giảm thanh đầu ra
5. đế công cộng (có nắp đai)
6. khớp nối linh hoạt bằng cao su và tấm chống sốc
7. ròng rọc máy thổi
8. đồng hồ đo áp suất
9. dây đai
10. bu lông và đai ốc và các bộ phận kết nối khác
11. động cơ
