Nhà sản xuất chuyên nghiệp của nhiều loại máy thổi

|
| Place of Origin: | China |
| Hàng hiệu: | BK |
| Chứng nhận: | ISO9001/ISO14001 |
| Số mô hình: | BV9030 |
| Minimum Order Quantity: | 1 set |
|---|---|
| Giá bán: | Có thể đàm phán |
| Packaging Details: | Export standard wooden caseAbout BKW BKW series roots blower inherits the design of BK series. It adopts water cooling in bearing cover, which can lower the temperature of bearing so as to prolong the bearing’s service life and enable higher pressure appli |
| Delivery Time: | 5 to 20 working days, depends on order amount and specification |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 80 SETS per month |
| Kiểu: | hút chân không, loại rễ | Khả năng không khí: | 47,35-122,58m3/phút |
|---|---|---|---|
| Xả chênh lệch áp suất: | -10kpa ~ -30kpa | Động cơ điện: | 22KW-160KW |
| Xả lỗ khoan: | DN300 (12 ”) | Loại làm mát: | Không khí |
| Loại điều khiển: | điều khiển động cơ, kết nối bằng dây đai và ròng rọc | Tốc độ: | 700-1500 vòng / phút |
| Cân nặng: | 1400kg | ||
| Làm nổi bật: | roots type vacuum pump,air blower pump |
||

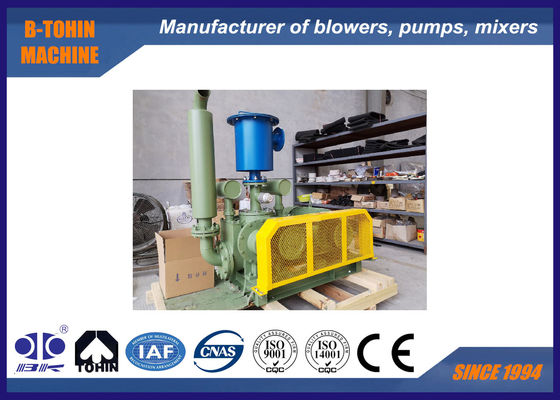

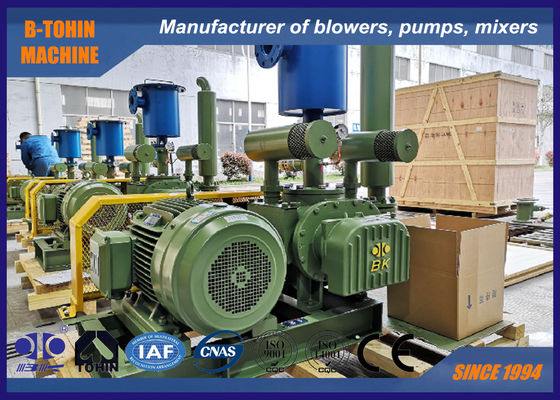

Bơm hút chân không DN300 Large Roots, khả năng hút chân không 6000m3/h
Về bơm chân không BK
BV9030 là một loại quạt gió sử dụng chân không được phát triển bởi B-Tohin dựa trên công nghệ tiên tiến và nhiều năm kinh nghiệm trong việc sản xuất thiết bị khí nén. Các bộ phận chính của nó được sản xuất bằng CNC có độ chính xác cao và được kiểm tra bằng máy CMM. Phớt dầu SKF và vòng bi NSK được lắp đặt bên trong quạt gió đảm bảo không bị rò rỉ và tuổi thọ dài.
Thông số kỹ thuật
|
Model |
BV9030 |
| Kích thước đầu vào | DN300 |
| Kích thước đầu ra | DN300 |
|
Khả năng không khí |
47.35-122.58m3/phút |
|
Áp suất chênh lệch xả |
-10 ~ -30KPA |
|
Tốc độ quay |
700-1500rpm |
|
Loại động cơ |
22KW-160KW |
|
Nhãn hiệu động cơ |
Tiêu chuẩn: Động cơ Siemens Beide hoặc Wannan |
| Cấp hiệu suất động cơ | IE3 |
| Cấp cách điện Moror | F, nhiệt độ tăng B |
| Cấp bảo vệ động cơ | IP55 |
|
Loại lắp đặt |
Tiêu chuẩn: loại nằm ngang. |
|
N.W. của quạt gió không có động cơ |
1400kg |
|
Kích thước đóng gói Xấp xỉ. |
2.67*1.85*2.55m (dài*rộng*cao) |
Bảng thông số
| Model | Đường kính cổng | Tốc độ | Công suất đầu vào (m3/phút) và công suất trục (KW) | |||||
| -0.1kgf/cm2 | -0.2kgf/cm2 | -0.3kgf/cm2 | ||||||
| -1000mmH2O | -2000mmH2O | -3000mmH2O | ||||||
| -0.01Mpa | -0.02Mpa | -0.03Mpa | ||||||
| rpm | m3/phút | KW | m3/phút | KW | m3/phút | KW | ||
| BV9030 | 300(12") | 700 | 53.08 | 17.01 | 49.78 | 27.48 | 47.35 | 37.12 |
| 850 | 66.11 | 20.66 | 62.81 | 33.37 | 60.38 | 45.07 | ||
| 1000 | 79.15 | 24.30 | 75.84 | 39.25 | 73.41 | 53.03 | ||
| 1150 | 92.18 | 27.95 | 88.88 | 45.14 | 86.44 | 60.98 | ||
| 1250 | 100.87 | 30.38 | 97.56 | 49.07 | 95.13 | 66.29 | ||
| 1400 | 113.90 | 34.02 | 110.60 | 54.96 | 108.16 | 74.24 | ||
| 1500 | 122.58 | 36.45 | 119.28 | 58.88 | 116.85 | 79.54 | ||
Bản vẽ lắp ráp của gói quạt gió
| BVBản vẽ kích thước phác thảo | Đơn vị: mm | |||||||||||||||||
Loại |
Đường kính cổng |
Công suất động cơ |
A | B | C | D | E | F | G | H | K | M | N | 0 | P | Q | n-M16×h | Khối lượng (kg) |
| BV9030 | 300(12") | 22～160 | 2105 | 1840 | 110 | 400 | 1108 | 324 | 643 | 2140 | 445 | 890 | 1005 | 245 | 380 | 114 | 4-M16×400 | 1400 |
| Phụ kiện tiêu chuẩnessories bao gồm: ống hút, bộ giảm thanh đầu ra, đồng hồ đo áp suất âm, đế, nắp đai, van xả chân không, đai tam giác. | ||||||||||||||||||
| Khối lượng trên chỉ dành cho các phụ kiện tiêu chuẩn, không bao gồm động cơ. | ||||||||||||||||||
Phạm vi cung cấp tiêu chuẩn
1. thân máy bơm
2. van an toàn chân không
3. bộ giảm thanh đầu vào
4. bộ giảm thanh đầu ra
5. đế công cộng (có nắp đai)
6. khớp nối mềm cao su và tấm chống sốc
7. ròng rọc quạt gió
8. đồng hồ đo áp suất
9. dây đai
10. bu lông và đai ốc và các bộ phận kết nối khác
11. động cơ
