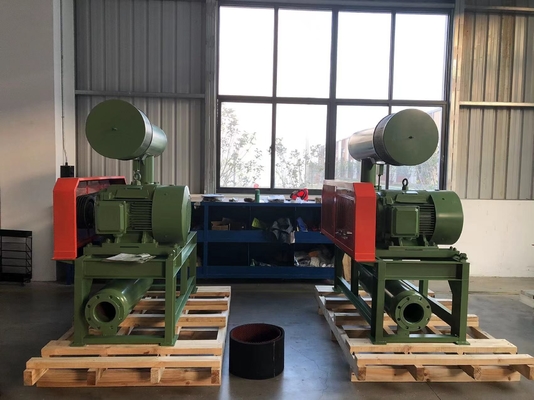

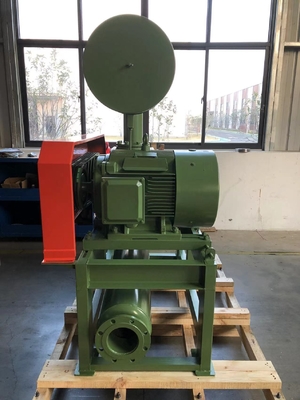

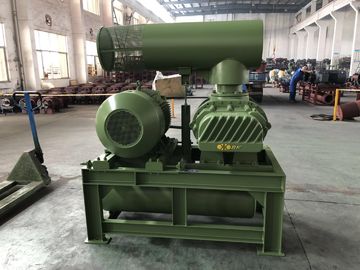

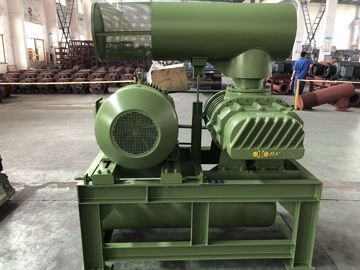

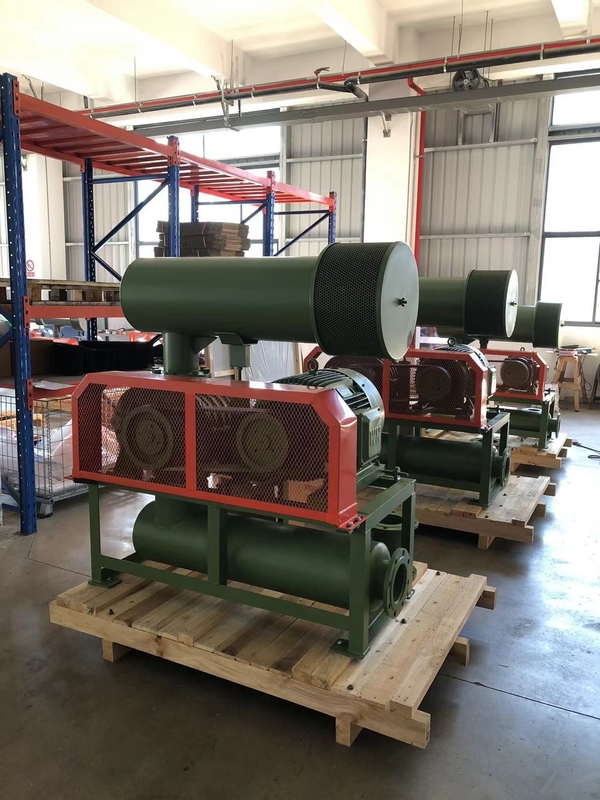

Nhà sản xuất chuyên nghiệp của nhiều loại máy thổi

|
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | BK |
| Chứng nhận: | ISO9001 / ISO14001/CE |
| Số mô hình: | BK9030S |
| Số lượng đặt hàng tối thiểu: | 1 tập |
|---|---|
| Giá bán: | USD 10210- USD 13650 |
| chi tiết đóng gói: | Vỏ gỗ xuất khẩu |
| Thời gian giao hàng: | 45 NGÀY LÀM VIỆC |
| Điều khoản thanh toán: | L/C, T/T |
| Khả năng cung cấp: | 200 bộ mỗi tháng |
| Tên: | Máy thổi 3 rễ | Vật liệu: | Sắt |
|---|---|---|---|
| Hướng luồng không khí: | Dòng chảy hướng trục | bưu kiện: | Vỏ gỗ xuất khẩu |
| Màu sắc: | tùy chỉnh | Khả năng không khí: | 71,52m3/min-116.5m3/phút |
| kích thước ổ cắm: | DN250(10") | RPM thổi: | 850-1500 RMP |
| Công suất trục: | 31,99-157,6 kW | Điện áp: | 380V/400V/415V/440V/tùy chỉnh |
| Tính thường xuyên: | 50Hz/60Hz | Ứng dụng: | xử lý nước thải |
| Kiểu cài đặt: | Ngang hoặc Dọc | ||
| Làm nổi bật: | 3 Lobe Roots Blower,máy thổi khí nén |
||
Giới thiệu về BK
Quạt thổi khí BK là một loại sản phẩm được thiết kế và sản xuất theo tiêu chuẩn quốc gia và bằng kỹ thuật nhập khẩu từ Mỹ. Loại quạt thổi khí này có cấu trúc đơn giản và hiệu suất thể tích cao.
Thông số kỹ thuật:
| Mô hình | BK9030S |
| Lưu lượng khí | 71.52m3/Phút-116.5m3/Phút |
| Áp suất chênh lệch xả | 10-80KPA |
| Tốc độ quay | 850 vòng/phút-1500 vòng/phút |
| Loại động cơ | 37KW-220KW 380/400/415/440V, 3 PHA, 50/60HZ |
| Loại lắp đặt | Tiêu chuẩn: loại ngang. Có loại dọc tùy chọn cho bạn |
| Trọng lượng tịnh của quạt không có động cơ | 1550 kg |
| Kích thước đóng gói xấp xỉ. | 2.65*1.90*2.70m (dài*rộng*cao) |
| Đặc điểm | 1. Bánh răng định thời loại xoắn ốc cho hoạt động êm ái 2. Cấu trúc nhỏ gọn, linh hoạt trong lắp đặt mang đến nhiều lựa chọn cho người dùng. 3. Cấu trúc liền khối của cánh quạt và trục không có nhược điểm của quạt cấu trúc tách rời 4. Sử dụng phớt dầu nhập khẩu làm từ cao su flo có khả năng chống mài mòn và chịu nhiệt độ cao hoàn hảo. 5. Tiếng ồn thấp, rung động thấp và tiêu thụ năng lượng thấp. |
Thông số
| Mô hình | Đường kính cổng (mm) | Tốc độ | Công suất đầu vào (m3/phút) và công suất trục (KW) | |||||||||||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
| vòng/phút | m3/phút | KW | m3/phút | KW | m3/phút | KW | m3/phút | KW | m3/phút | KW | m3/phút | KW | m3/phút | KW | m3/phút | KW | ||
| BK9020S | 200(8") | 1000 | 51.88 | 24.34 | 49.92 | 31.03 | 48.41 | 37.73 | 47.14 | 44.42 | 46.02 | 51.12 | 45.01 | 57.82 | 43.6 | 65.83 | 42.58 | 72.66 |
| 1050 | 54.71 | 25.55 | 52.75 | 32.58 | 51.24 | 39.61 | 49.97 | 46.65 | 48.85 | 53.68 | 47.84 | 60.71 | 46.91 | 67.74 | 46.05 | 74.77 | ||
| 1150 | 60.37 | 27.99 | 58.41 | 35.69 | 56.9 | 43.39 | 55.63 | 51.09 | 54.51 | 58.79 | 53.50 | 66.49 | 52.57 | 74.19 | 51.71 | 81.89 | ||
| 1250 | 66.03 | 30.42 | 64.07 | 38.79 | 62.56 | 47.16 | 61.29 | 55.53 | 60.18 | 63.90 | 59.17 | 72.27 | 58.24 | 80.64 | 57.37 | 89.01 | ||
| 1400 | 74.52 | 34.07 | 72.56 | 43.44 | 71.06 | 52.82 | 69.79 | 62.19 | 68.67 | 71.57 | 67.66 | 80.94 | 66.73 | 90.32 | 65.86 | 99.69 | ||
| 1500 | 80.18 | 36.5 | 78.22 | 45.38 | 76.72 | 56.59 | 75.45 | 66.64 | 74.33 | 76.68 | 73.32 | 86.72 | 72.39 | 96.77 | 71.52 | 106.8 | ||
Mô tả các bộ phận của quạt thổi khí:
| Vỏ | Làm bằng gang HT200 Cấu trúc liền khối được áp dụng để cải thiện hiệu suất, gia công một lần bằng trung tâm CNC với độ chính xác cao |
| Rotor (Trục và cánh quạt) | Làm bằng gang QT500 Cánh quạt và trục được đúc liền khối. Áp dụng máy bào NC để gia công đạt độ chính xác cao |
| Vòng bi đầu bánh răng | Làm bằng GCr15 Thương hiệu NSK, vòng bi tiếp xúc góc hai dãy, có khả năng chịu tải hướng trục |
| Vòng bi đầu dẫn động | Làm bằng GCr15 Thương hiệu NSK, vòng bi con lăn hình trụ |
| Bánh răng | Làm bằng 20CrMnTi Cấu trúc côn cho hoạt động êm ái hơn |
| Phớt dầu | Làm bằng cao su flo chịu nhiệt độ cao và có tuổi thọ cao hơn. |
Nguyên lý hoạt động
Quạt thổi khí Roots là một loại quạt thể tích, nó xả một lượng không khí cố định tỷ lệ với tốc độ quay của nó. Mỗi vòng quay, có hai thùy để hoàn thành ba lần hút và xả không khí. So với quạt hai thùy, nó có ít xung khí hơn, thay đổi tải nhỏ hơn, độ bền cao hơn, tiếng ồn và rung động thấp hơn.
Hai trục song song có ba thùy mỗi trục, tất cả các thùy đều giữ khoảng cách nhỏ với nhau và với thành vỏ bên trong. Mỗi vòng quay của thùy, một lượng không khí nhất định sẽ được hút vào và được truyền từ bề mặt bên trong vỏ đến cổng xả của quạt.
Hai trục sẽ được quay bởi các bánh răng định thời, không có sự tiếp xúc giữa các thùy, do đó nó có thể quay ở tốc độ cao mà không cần bôi trơn bên trong. Nó có các đặc điểm sau: cấu hình đơn giản; chạy êm ái; ổn định hiệu suất tốt. Nó đã được ứng dụng rộng rãi trong nhiều ngành công nghiệp.
Cấu trúc
Ứng dụng
Triển lãm
