Nhà sản xuất chuyên nghiệp của nhiều loại máy thổi

|
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | BK |
| Chứng nhận: | ISO9001 / ISO14001/CE |
| Số mô hình: | BKW9020s |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | USD 10600- USD16600 |
| chi tiết đóng gói: | Vỏ gỗ xuất khẩu |
| Thời gian giao hàng: | 50 ngày làm việc |
| Điều khoản thanh toán: | L / C, T / T |
| Khả năng cung cấp: | 30 bộ mỗi tháng |
| Tên: | Máy thổi 3 rễ | Luồng không khí: | 40,72m3/phút-73,32m3/phút |
|---|---|---|---|
| Áp lực: | 60-100KPA | Loại làm mát: | Nước |
| kích thước ổ cắm: | DN200(8") | RPM thổi: | 1000-1500 |
| Điện áp & tần số: | 380/400/415/440V, 3PHAS, 50/60HZ | Ứng dụng: | xử lý nước thải |
| Loại cài đặt:: | Ngang hoặc Dọc | bưu kiện: | hộp gỗ |
| Làm nổi bật: | break,80Kpa roots lobe blower,280kw roots lobe blower |
||
Giới thiệu BKW9020S

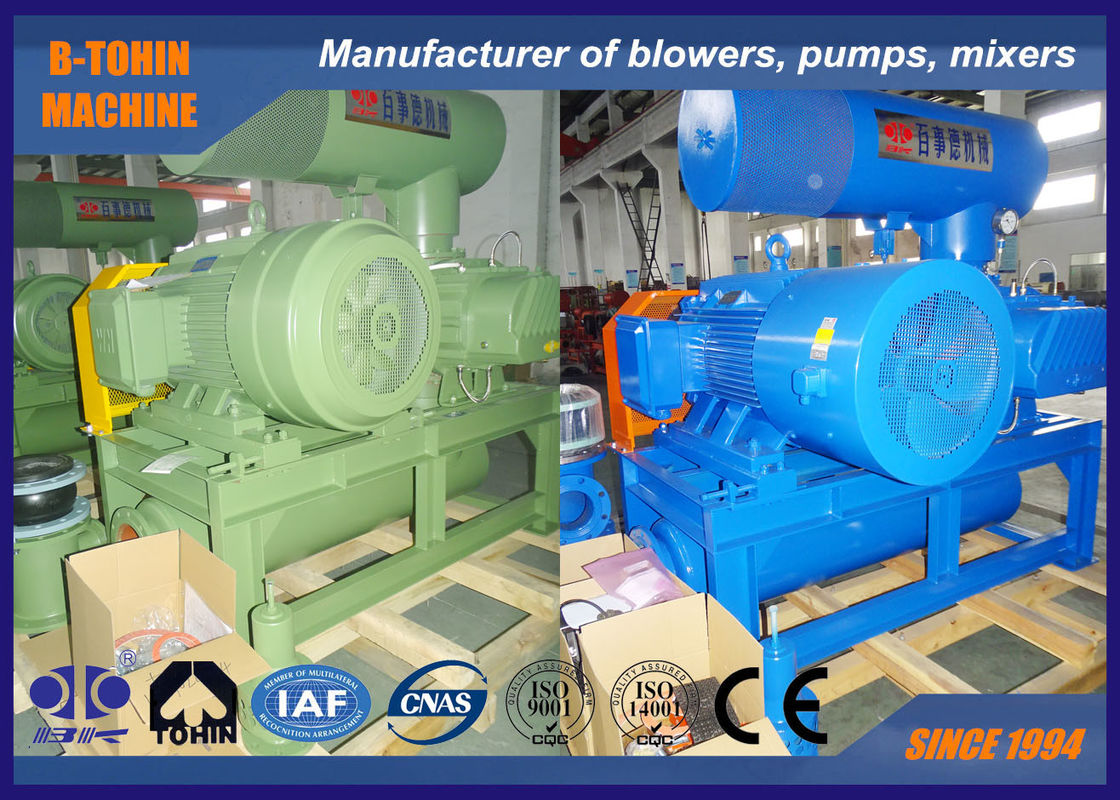

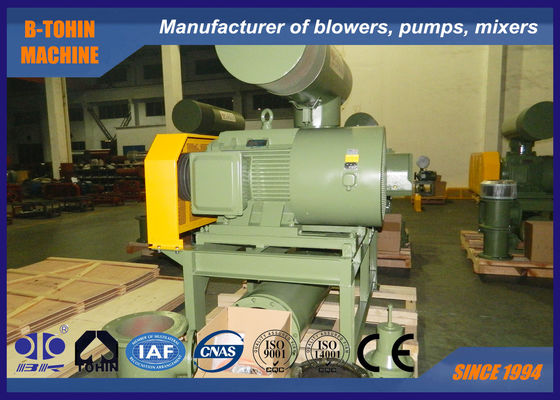

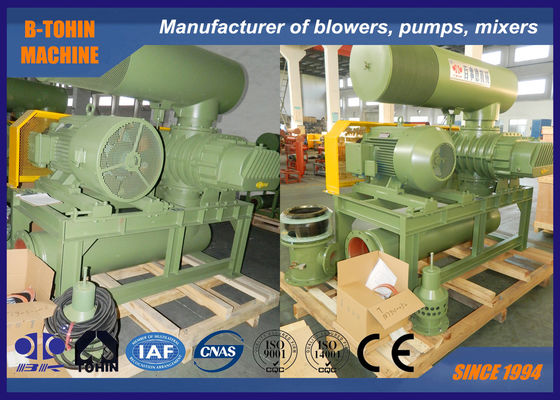

BKW9020 Roots Blower kế thừa hầu hết các bộ phận từ BK9020, nó áp dụng hệ thống làm mát bằng nước cho nắp ổ trục, giúp giảm nhiệt độ ổ trục khi hoạt động và kéo dài tuổi thọ, kích thước lỗ khoan là DN250, có thể tạo ra công suất lớn hơn phù hợp cho nhà máy xi măng và nhà máy điện.
Thông số kỹ thuật:
| Mẫu mã | BKW9020S |
| Lưu lượng khí | 40.72m3/Phút-73.32m3/Phút |
| Áp suất chênh lệch xả | 0.6-1.0kgf/cm² |
| Tốc độ quay | 1000 vòng/phút-1500 vòng/phút |
| Loại động cơ | 30KW-132KW 380/400/415/440V, 3 PHA, 50/60HZ |
| Loại lắp đặt | Tiêu chuẩn: loại ngang. Loại dọc có sẵn cho bạn lựa chọn |
| Trọng lượng tịnh của quạt thổi khí không kèm động cơ | 800 kg |
| Kích thước đóng gói xấp xỉ. | 2.62*1.78*2.60m (dài*rộng*cao) |
| Tính năng | 1. Bánh răng định thời loại xoắn ốc cho hoạt động êm ái 2. Cấu trúc nhỏ gọn, linh hoạt trong lắp đặt mang đến nhiều lựa chọn hơn cho người dùng. 3. Cấu trúc liền khối của cánh quạt và trục cho hoạt động ổn định và êm ái hơn 4. Sử dụng phớt dầu nhập khẩu làm từ cao su flo có khả năng chống mài mòn và chịu nhiệt độ cao tuyệt vời. 5. Tiếng ồn thấp, rung động thấp và tiêu thụ năng lượng thấp. |
Thông số
| Loại | Đường kính cổng | Tốc độ | Lưu lượng khí nạp (m3/phút) và công suất trục (KW) ở các điều kiện khác nhau | Nước làm mát | |||||||||
| 60kpa | 70kpa | 80kpa | 90kpa | 100kpa | |||||||||
| vòng/phút | m3/phút | KW | m3/phút | KW | m3/phút | KW | m3/phút | KW | m3/phút | KW | L/phút | ||
| BKW9020S | 200(8'') | 1000 | 44.70 | 59.00 | 43.60 | 65.83 | 42.58 | 72.66 | 41.62 | 79.49 | 40.72 | 86.33 | 15 |
| 1050 | 47.61 | 61.95 | 46.52 | 69.12 | 45.50 | 76.29 | 44.54 | 83.47 | 43.64 | 90.64 | |||
| 1150 | 53.50 | 66.49 | 52.57 | 74.19 | 51.71 | 81.89 | 50.90 | 89.59 | 50.13 | 97.29 | |||
| 1250 | 59.17 | 72.27 | 58.24 | 80.64 | 57.37 | 89.01 | 56.05 | 109.1 | 64.28 | 118.4 | |||
| 1400 | 67.66 | 80.94 | 66.73 | 90.32 | 65.86 | 99.69 | 65.05 | 109.1 | 64.28 | 118.4 | |||
| 1500 | 73.32 | 86.72 | 72.39 | 96.77 | 71.52 | 106.8 | 70.71 | 116.9 | 69.94 | 126.9 | |||
Mô tả các bộ phận của quạt thổi khí:

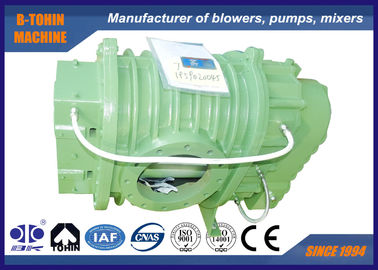

| Vỏ | Làm bằng gang HT200 Cấu trúc liền khối được áp dụng để cải thiện hiệu suất, được gia công một lần bằng trung tâm CNC với độ chính xác cao |
| Rotor (Trục và cánh quạt) | Làm bằng gang QT500 Cánh quạt và trục được đúc thành một khối liền. Áp dụng máy bào NC để gia công đạt độ chính xác cao |
| Ổ trục đầu bánh răng | Làm bằng GCr15 Thương hiệu NSK, ổ bi đỡ chặn tiếp xúc góc hai dãy, có khả năng chịu tải hướng trục |
| Ổ trục đầu dẫn động | Làm bằng GCr15 Thương hiệu NSK, ổ bi đũa |
| Bánh răng | Làm bằng 20CrMnTi Cấu trúc côn cho hoạt động êm ái hơn |
| Phớt dầu | Làm bằng cao su flo chịu nhiệt độ cao và có tuổi thọ cao hơn. |
Nguyên lý hoạt động
Quạt thổi khí Roots là loại quạt thể tích, nó xả một lượng khí cố định tỷ lệ với tốc độ quay của nó. Mỗi vòng quay, có hai thùy để hoàn thành ba lần hút và xả khí. So với quạt hai thùy, nó có ít xung khí hơn, thay đổi tải trọng nhỏ hơn, độ bền cao hơn, tiếng ồn và rung động thấp hơn.
Hai trục song song có ba thùy mỗi trục, tất cả các thùy đều giữ khoảng cách nhỏ với nhau và với thành vỏ bên trong. Mỗi vòng quay của thùy, một lượng khí nhất định sẽ được hút vào và được truyền từ bề mặt bên trong vỏ đến cổng xả của quạt.
Hai trục sẽ được quay bởi các bánh răng định thời, không có sự tiếp xúc giữa các thùy, do đó nó có thể quay ở tốc độ cao mà không cần bất kỳ bôi trơn nào bên trong. Nó có các đặc điểm sau: cấu hình đơn giản; chạy êm ái; hiệu suất ổn định tốt. Nó đã được ứng dụng rộng rãi trong nhiều ngành công nghiệp khác nhau.
Nước làm mát:
Yêu cầu nước sạch không có tạp chất.
Nhiệt độ nước phải dưới 40 ℃.
