Nhà sản xuất chuyên nghiệp của nhiều loại máy thổi

|
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | BK |
| Chứng nhận: | ISO9001/ISO14001/CE |
| Số mô hình: | BK6015 |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Vỏ gỗ tiêu chuẩn xuất khẩu |
| Thời gian giao hàng: | 5 đến 20 ngày làm việc, tùy thuộc vào số lượng đặt hàng và đặc điểm kỹ thuật |
| Điều khoản thanh toán: | L / C, T / T |
| Khả năng cung cấp: | 100 bộ mỗi tháng |
| Tên: | Máy thổi 3 rễ | Kiểu: | Dịch chuyển tích cực, Loại rễ, vận chuyển không khí |
|---|---|---|---|
| Khả năng không khí: | 14,23-37,95m3/phút | Xả áp suất chênh lệch: | 10-50KPA |
| Công suất động cơ: | 11-45kw | Khoan xả: | DN150 (6”) |
| Loại làm mát: | Không khí | Ứng dụng:: | Sục khí, rửa ngược, vận chuyển khí nén, áp dụng cho xử lý nước, xi măng, làm sạch đường ống, nhà máy |
| Vật liệu chính: | gang | Nguồn gốc công nghệ: | Hoa Kỳ |
| kích thước ổ cắm: | DN150(6") | RPM thổi: | 850-1800 vòng/phút |
| Điện áp & tần số: | 380V/400V415V/440V&50Hz/60Hz | Màu sắc: | Màu tùy chỉnh |
| Làm nổi bật: | máy thổi rễ ít tiếng ồn,máy thổi rễ ba thùy,máy thổi quay ba thùy 50KPA |
||
máy thổi khí rễ ba thùy sục khí xả ngược
xử lý nước / xi măng tiếng ồn thấp
Máy thổi khí rễ ba thùy sục khí, máy thổi khí PD truyền động bằng dây đai, 10-50KPA
Máy thổi khí rễ B-TOHIN là một thương hiệu máy thổi khí rễ hiện đại tập trung vào nghiên cứu và phát triển, sản xuất và tiếp thị công nghệ xanh và thiết bị bảo vệ môi trường. Máy thổi BK đã được sử dụng rộng rãi trong việc sục khí xử lý nước.
Thông số kỹ thuật:
|
Mẫu mã |
BK6015 |
|
Lưu lượng khí |
14.23-37.95m3/phút |
|
Áp suất chênh lệch xả |
10-50KPA |
|
Tốc độ quay |
850-1800 vòng/phút |
|
Loại động cơ |
11KW-45KW 380/400/415/440V, 3 PHA, 50/60HZ, cũng có sẵn động cơ tần số |
|
Loại lắp đặt |
Tiêu chuẩn: loại ngang. Có sẵn loại dọc để bạn lựa chọn |
| Màu sắc | Tùy chỉnh, tiêu chuẩn RAL6011 |
|
N.W. của máy thổi không có động cơ |
380 kg |
|
Kích thước đóng gói xấp xỉ |
1.8*1.2*2m (dài*rộng*cao) |
Đặc điểm:
1. Bánh răng định thời loại xoắn ốc cho hoạt động trơn tru
2. Cấu trúc nhỏ gọn, linh hoạt trong lắp đặt mang lại nhiều lựa chọn hơn cho người dùng.
3. Cấu trúc nguyên khối của cánh quạt cho vòng quay ổn định khi hoạt động.
4. Sử dụng phớt dầu nhập khẩu làm từ cao su flo có khả năng chống mài mòn và chịu nhiệt độ cao tốt hơn.
5. Tiếng ồn thấp, rung động nhỏ và tiêu thụ năng lượng kinh tế.
Bảng thông số
| Mẫumã | Đường kính cổng (MM) | Tốc độ | Lưu lượng khí vào (m3/phút) và công suất trục (KW) | |||||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | ||||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | 5000mmH2O | ||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | ||||||||
| vòng/phút | m3/phút | KW | m3/phút | KW | m3/phút | KW | m3/phút | KW | m3/phút | KW | ||
| BK6015 | 150 (6") | 850 | 16.66 | 4.61 | 15.65 | 8.08 | 14.89 | 11.00 | 14.23 | 13.94 | ||
| 1000 | 20.02 | 5.43 | 19.01 | 9.50 | 18.25 | 12.94 | 17.60 | 16.40 | 17.04 | 20.39 | ||
| 1150 | 23.38 | 6.24 | 22.37 | 10.93 | 21.61 | 14.88 | 20.96 | 18.86 | 20.40 | 23.45 | ||
| 1250 | 25.62 | 6.78 | 24.61 | 11.88 | 23.85 | 16.18 | 23.20 | 20.50 | 22.64 | 25.49 | ||
| 1400 | 28.99 | 7.60 | 27.98 | 13.30 | 27.21 | 18.12 | 26.56 | 22.96 | 26.00 | 28.55 | ||
| 1500 | 31.23 | 8.14 | 30.22 | 14.25 | 29.46 | 19.41 | 28.81 | 24.60 | 28.25 | 30.59 | ||
| 1650 | 34.59 | 8.96 | 33.58 | 15.68 | 32.82 | 21.35 | 32.17 | 27.05 | 31.61 | 33.65 | ||
| 1800 | 37.95 | 9.77 | 36.94 | 17.10 | 36.18 | 23.29 | 35.53 | 29.51 | 34.97 | 36.71 | ||

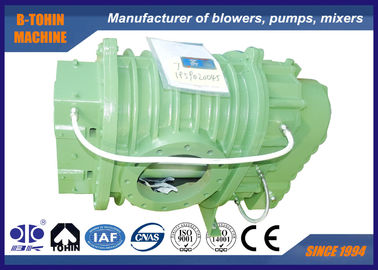

Cấu trúc thân máy thổi
|
Số |
Tên bộ phận |
Số lượng |
|
Số |
Tên bộ phận |
Số lượng |
|
Số |
Tên bộ phận |
Số lượng |
|
1 |
Chân đế |
2 |
|
9 |
Nắp đầu trái |
1 |
|
17 |
Bình dầu |
1 |
|
2 |
Bu lông lục giác |
4 |
|
10 |
Chốt tròn |
4 |
|
18 |
Bánh răng |
2 |
|
3 |
Phớt chống bụi |
1 |
|
11 |
Vỏ |
1 |
|
19 |
Then |
2 |
|
4 |
Cánh quạt dẫn động |
1 |
|
12 |
Phớt dầu |
4 |
|
20 |
Ống lót trục |
2 |
|
5 |
Vòng bi |
2 |
|
13 |
Nắp đầu phải |
1 |
|
21 |
Vòng bi |
2 |
|
6 |
Cánh quạt bị dẫn động |
2 |
|
14 |
Bu lông |
16 |
|
22 |
Tấm đỡ vòng bi |
2 |
|
7 |
Cốc chắn bụi |
1 |
|
15 |
Lỗ thông hơi |
1 |
|
23 |
Miếng đệm điều chỉnh |
vài |
|
8 |
Núm mỡ |
2 |
|
16 |
Bu lông |
8 |
|
24 |
Đai ốc từ tính |
1 |

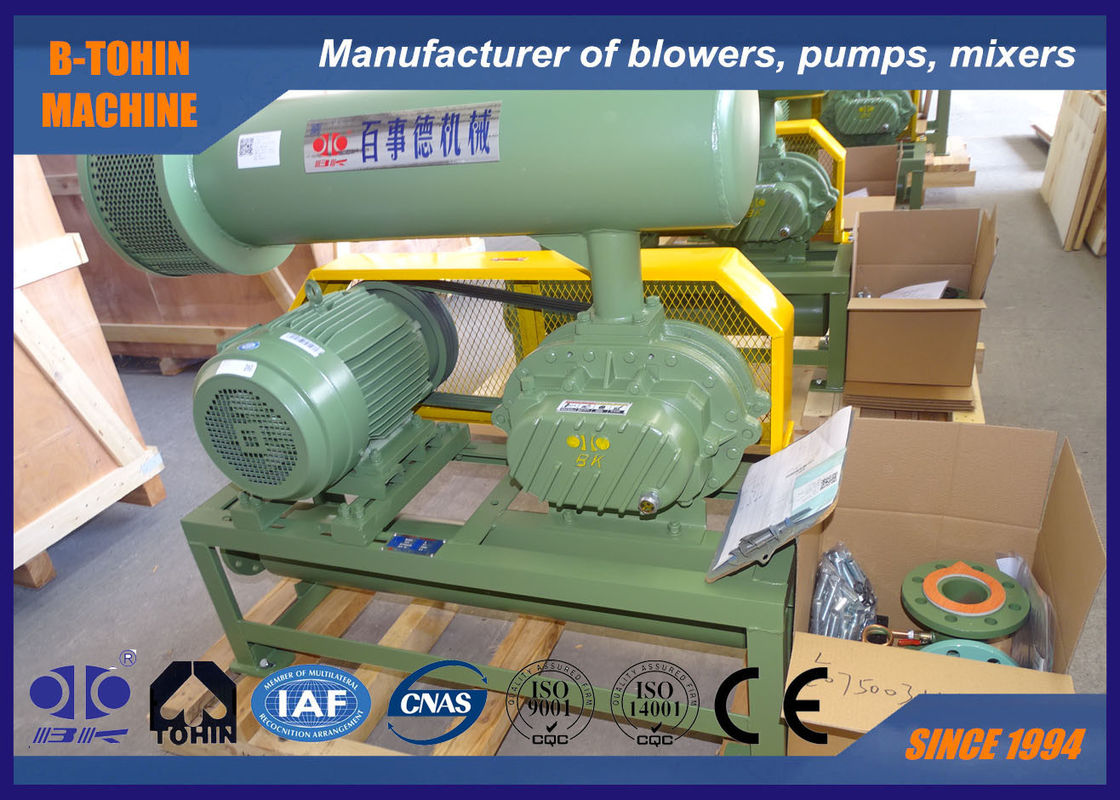

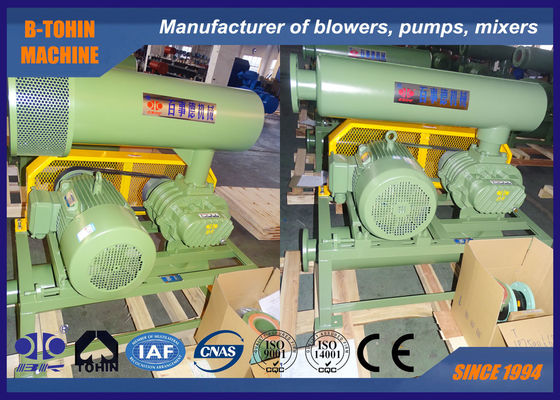

Bản vẽ lắp ráp bộ máy thổi khí
Phạm vi cung cấp tiêu chuẩn
1. Máy thổi trục trần
2. Van giảm áp
3. Van một chiều dạng wafer (loại mỏng)
4. Bộ giảm thanh đầu vào (có bộ lọc khí)
5. Bộ giảm thanh đầu ra
6. Bệ chung (có nắp che dây đai)
7. Khớp nối mềm cao su và tấm chống rung
8. Puli động cơ
9. Áp kế
10. Dây đai V
11. Bu lông, đai ốc và các bộ phận kết nối khác
12. Động cơ điện
