Nguồn gốc: | Trung Quốc |
Hàng hiệu: | BK |
Chứng nhận: | ISO9001/ISO14001 |
Số mô hình: | BK8016S |
Số lượng đặt hàng tối thiểu: | 1 bộ |
---|---|
Giá bán: | Negotiation |
chi tiết đóng gói: | Vỏ gỗ tiêu chuẩn xuất khẩu |
Thời gian giao hàng: | 5 đến 20 ngày làm việc, tùy thuộc vào số lượng đặt hàng và đặc điểm kỹ thuật |
Điều khoản thanh toán: | L / C, T / T |
Khả năng cung cấp: | 100 bộ mỗi tháng |
Công suất không khí: | 15,21-47,14m3 / phút | Áp suất xả tối đa: | 60KPA |
---|---|---|---|
Động cơ điện: | 18,5-75KW | Lỗ khoan: | DN150 (6) |
Ứng dụng:: | Sục khí, rửa ngược, vận chuyển khí nén, áp dụng cho xử lý nước, nhà máy xi măng, nhà máy in, vv | Vật liệu chính: | Gang thép |
Nguồn gốc công nghệ: | Hoa Kỳ | mang thương hiệu: | Thương hiệu Trung Quốc, NSK, SKF cho tùy chọn của khách hàng |
Điểm nổi bật: | máy thổi khí ba thùy,máy thổi rễ chân không ba thùy,máy thổi rễ ba thùy |

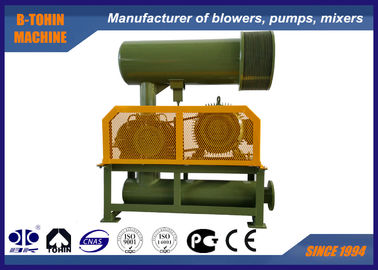

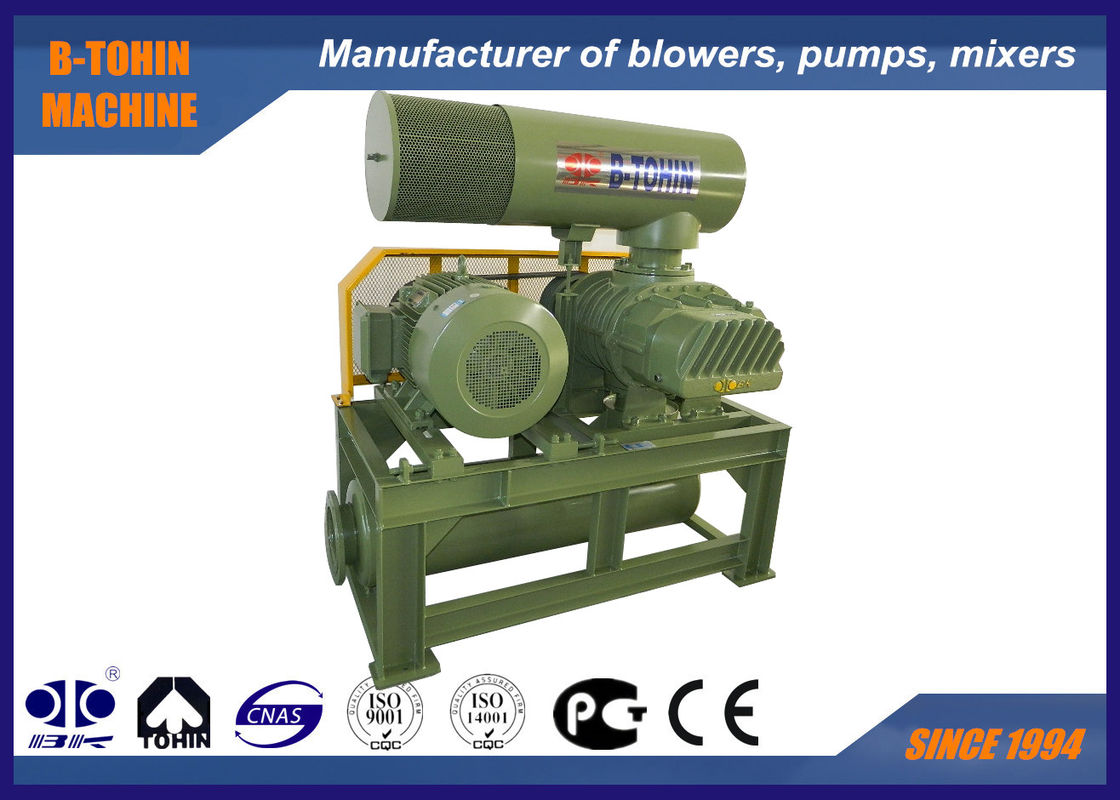

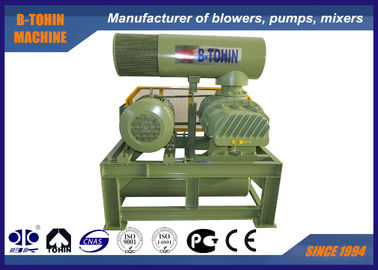

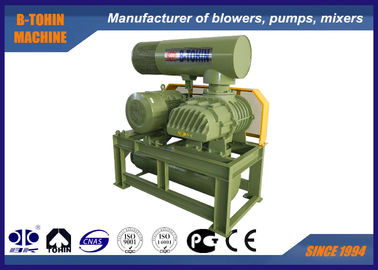

Máy thổi rễ ba thùy dương, áp suất 10-80KPA, tốc độ quay 700-1500 vòng / phút
Roots blower được sử dụng rộng rãi trong điện, dầu khí, công nghiệp thép, hút mùi, thực phẩm, tạo oxy, kéo sợi,
đóng gói chân không, làm giấy, nuôi trồng thủy sản, xử lý nước thải, vận chuyển khí nén, v.v.
Thông số kỹ thuật:
Người mẫu |
BK8016S |
Công suất không khí |
15,21-47,14m3/ phút |
Xả áp suất chênh lệch |
10-60KPA |
Tốc độ quay |
700-1500 vòng / phút |
Loại động cơ |
18,5KW-90KW 380/400/415 / 440V, 3PHASES, 50 / 60HZ, động cơ tần số cũng có sẵn |
Thương hiệu động cơ |
Tiêu chuẩn: Động cơ Siemens Beide hoặc Wannan Động cơ Siemens và ABB cho tùy chọn của bạn |
Loại cài đặt |
Tiêu chuẩn: loại ngang Loại dọc có sẵn cho tùy chọn của bạn |
Màu sắc | Tùy chỉnh, tiêu chuẩn của RAL6011 |
NW của quạt gió không có động cơ |
730 kg |
Kích thước đóng gói |
2.1 * 1.5 * 2.35 (chiều dài * chiều rộng * chiều cao) |
Người mẫu | Cổng Dia (MM) | Tốc độ, vận tốc | Lưu lượng gió vào (m3 / phút) và công suất trục (KW) | |||||||||||||||
0,1kgf / cm2 | 0,2kgf / cm2 | 0,3kgf / cm2 | 0,4kgf / cm2 | 0,5kgf / cm2 | 0,6kgf / cm2 | 0,7kgf / cm2 | 0,8kgf / cm2 | |||||||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||||||
0,01Mpa | 0,02Mpa | 0,03Mpa | 0,04Mpa | 0,05Mpa | 0,06Mpa | 0,07Mpa | 0,08Mpa | |||||||||||
vòng / phút | m3 / phút | KW | m3 / phút | KW | m3 / phút | KW | m3 / phút | KW | m3 / phút | KW | m3 / phút | KW | m3 / phút | KW | m3 / phút | KW | ||
BK8016S | 150 (6 ") | 700 | 20,17 | 11,16 | 18,75 | 13,93 | 17,67 | 16,69 | 16,75 | 19,45 | 15,94 | 22,21 | 15,21 | 24,98 | ||||
850 | 25,23 | 13,55 | 23,81 | 16,91 | 22,72 | 20,26 | 21,81 | 23,62 | 21,00 | 26,97 | 20,27 | 30,33 | 19,59 | 33,68 | ||||
1000 | 30,29 | 15,95 | 28,87 | 19,89 | 27,78 | 23,84 | 26,86 | 27,79 | 26.05 | 31,73 | 25,32 | 35,68 | 24,65 | 39,63 | 24.02 | 43,57 | ||
1150 | 35.34 | 18,34 | 33,93 | 22,88 | 32,84 | 27.42 | 31,92 | 31,95 | 31.11 | 36,49 | 30,38 | 41.03 | 29,71 | 45,57 | 29.08 | 50,11 | ||
1250 | 38,72 | 19,93 | 37,30 | 24,87 | 36,21 | 29,80 | 35,29 | 34,73 | 34.48 | 39,67 | 33,75 | 44,60 | 33.08 | 49,53 | 32,45 | 54.47 | ||
1400 | 43,77 | 22,33 | 42,35 | 27,85 | 41,26 | 33,38 | 40,35 | 38,90 | 39,54 | 44.43 | 38,81 | 49,95 | 38,14 | 55.48 | 37,51 | 61,00 | ||
1500 | 47,14 | 23,92 | 45,72 | 29,84 | 44,64 | 35,76 | 43,72 | 41,68 | 42,91 | 47,60 | 42,18 | 53,52 | 41,51 | 59.44 | 40,88 | 65,36 |
Đặc trưng:
1. Bánh răng định thời kiểu xoắn ốc để vận hành trơn tru
2. Nhỏ gọn, linh hoạt trong việc lắp đặt mang đến cho người dùng nhiều sự lựa chọn.
3. Thông qua cấu trúc tích hợp của bánh công tác, ổn định hơn trong hoạt động.
4. Áp dụng phớt dầu nhập khẩu được làm từ cao su flo, có khả năng chống mài mòn tốt và chịu được nhiệt độ cao.
5. Rung động nhỏ và tiêu thụ năng lượng tiết kiệm.
Bảng thông số
Tiêu chuẩn sản xuất
Các sản phẩm do nhà cung cấp cung cấp được sản xuất theo tiêu chuẩn sau:
JISB8341-1995 "Phương pháp kiểm tra và kiểm tra máy nén dịch chuyển"
JB / T8941.1-1999 "Điều kiện cho máy thổi rễ cho ứng dụng chung"
JB / T8941.2-1999 "Phương pháp kiểm tra hiệu suất cho máy thổi rễ cho ứng dụng chung"
GB / T 13306-91 GB / T 13306-91 "Biển tên"
Cấu tạo của thân chính quạt gió
Không. |
Tên bộ phận |
Số lượng. |
|
Không. |
Tên bộ phận |
Số lượng. |
|
Không. |
Tên bộ phận |
Số lượng. |
1 |
Chân |
2 |
|
9 |
Bìa cuối bên trái |
1 |
|
17 |
Thùng dầu |
1 |
2 |
Bu lông lục giác |
4 |
|
10 |
Ghim tròn |
4 |
|
18 |
Bánh răng |
2 |
3 |
Con dấu chống gỉ |
1 |
|
11 |
Nhà ở |
1 |
|
19 |
Chìa khóa |
2 |
4 |
Truyền động bánh công tác |
1 |
|
12 |
Con dấu dầu |
4 |
|
20 |
Ống tay trục |
2 |
5 |
Ổ trục cuối ổ trục |
2 |
|
13 |
Bìa cuối bên phải |
1 |
|
21 |
Vòng bi cuối bánh răng |
2 |
6 |
Bánh công tác |
2 |
|
14 |
Chớp |
16 |
|
22 |
Tấm mang |
2 |
7 |
Phủ bụi |
1 |
|
15 |
Người thở |
1 |
|
23 |
Pad điều chỉnh |
vài |
số 8 |
Khớp để bôi trơn |
2 |
|
16 |
Lắp bu lông |
số 8 |
|
24 |
Đai ốc từ tính |
1 |
Bản vẽ lắp ráp của gói máy thổi
Cung cấp tiêu chuẩn của phạm vi
1. máy thổi trục trần
2. van xả
3. van kiểm tra wafer loại slime
4. bộ giảm thanh đầu vào (với bộ lọc khí)
Bộ giảm thanh giảm chấn được sử dụng để chủ yếu loại bỏ tiếng ồn của luồng không khí ở đầu vào của quạt gió.Nó được hàn bởi xi lanh bên ngoài, xi lanh bên trong, mặt bích và các bộ phận khác, và vật liệu tiêu âm được đặt giữa hình trụ bên trong và bên ngoài để có trọng lượng nhẹ, độ cản thấp và hiệu quả giảm tiếng ồn tốt hơn.Bộ giảm thanh được làm bằng thép A3.
5. xả bộ giảm thanh
6. Quạt gió và đế động cơ (có đai che)
7. khớp dẻo cao su và bộ giảm xóc
8. động cơ ròng rọc
9. đồng hồ áp suất
10. Đai chữ V
11. bu lông và đai ốc và các bộ phận kết nối khác
12. động cơ điện
Các bộ phận tùy chọn như vỏ cách âm, tủ điều khiển, van tự động khởi động và phụ tùng đều có sẵn.
