Nguồn gốc: | Trung Quốc |
Hàng hiệu: | BK |
Chứng nhận: | ISO9001 / ISO14001 |
Số mô hình: | BKW9020S |
Số lượng đặt hàng tối thiểu: | 1 bộ |
---|---|
Giá bán: | USD 10600- USD16600 |
chi tiết đóng gói: | Vỏ gỗ xuất khẩu |
Thời gian giao hàng: | 50 ngày làm việc |
Điều khoản thanh toán: | L / C, T / T |
Khả năng cung cấp: | 30 bộ mỗi tháng |
tên: | Máy thổi 3 rễ | luồng không khí: | 40,72m3/phút-73,32m3/phút |
---|---|---|---|
Gói: | Vỏ gỗ | Loại làm mát: | Nước 15 l/phút |
RPM thổi: | 1000-1500 | Điện áp: | 380V/400V/415V/440V/Tùy chỉnh |
Tần số: | 50Hz/60Hz | Ứng dụng: | Xử lý nước thải |
Loại cài đặt:: | Ngang hoặc Dọc | ||
Điểm nổi bật: | máy thổi rễ nhỏ ba thùy,máy thổi rễ ba thùy dn200,máy thổi rễ ba thùy 100kpa |

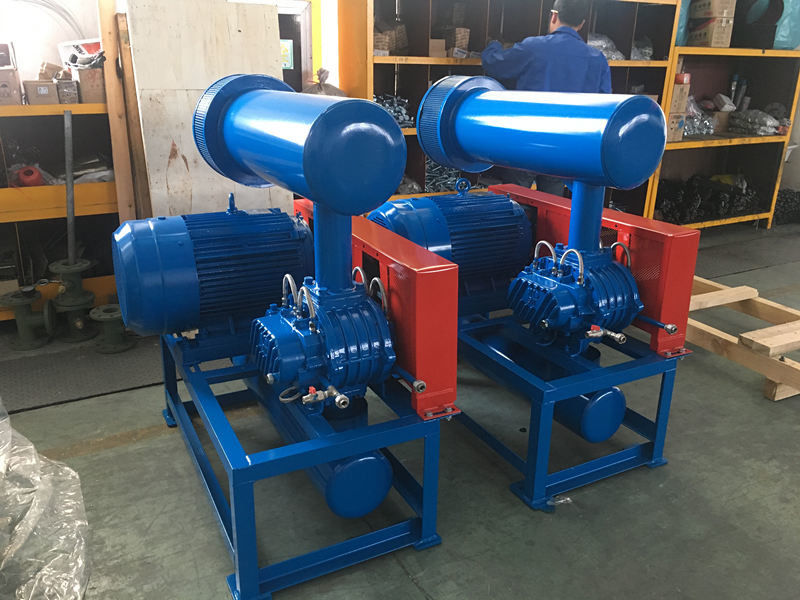

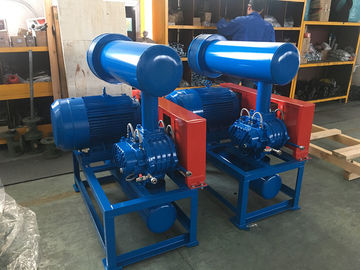

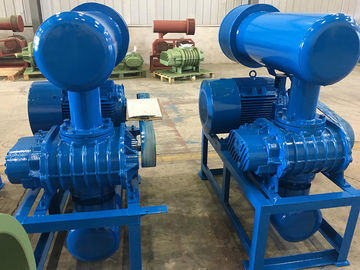

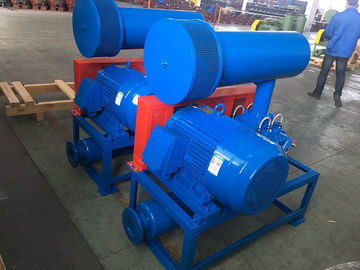

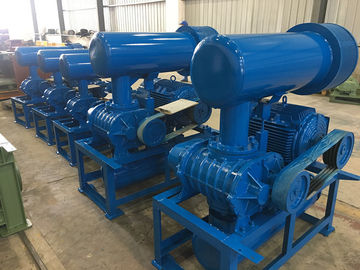

Về BKW9020S
BKW9020S Roots Blower thừa hưởng hầu hết các thành phần từ BK9020, nó sử dụng làm mát bằng nước trong vỏ ổ trục, có thể làm giảm nhiệt độ của ổ trục khi làm việc và kéo dài tuổi thọ, kích thước lỗ khoan là DN200, có thể tạo ra công suất lớn hơn phù hợp cho sử dụng nhà máy xi măng và nhà máy điện .
Thông số kỹ thuật:
Mô hình | BKW9020S |
Công suất không khí | 40,72m3 / phút-73,32m3 / phút |
Xả áp suất chênh lệch | 60-100KPA |
Tốc độ quay | 1000 vòng / phút-1500 vòng / phút |
Loại động cơ | 75KW-280KW 380/400/415 / 440V, 3PHASES, 50 / 60HZ |
Thương hiệu động cơ | Tiêu chuẩn: Động cơ Siemens Beide hoặc Wannan Động cơ Siemens và ABB cho tùy chọn của bạn |
Loại cài đặt | Tiêu chuẩn: loại nằm ngang. Loại dọc có sẵn cho tùy chọn của bạn |
NW của quạt gió không có động cơ | 1310 kg |
Kích thước đóng gói | 2,62 * 1,78 * 2,60m (dài * rộng * cao) |
Đặc trưng | 1. Bánh răng định thời kiểu xoắn ốc để vận hành trơn tru 2. Nhỏ gọn, linh hoạt trong việc lắp đặt mang đến cho người dùng nhiều sự lựa chọn. 3. Cấu trúc tích hợp của bánh công tác và trục để hoạt động ổn định và trơn tru hơn 4. Sử dụng phớt dầu nhập khẩu được làm từ cao su flo có khả năng chống mài mòn lớn và chịu nhiệt độ cao. 5. Tiếng ồn thấp, độ rung thấp và tiêu thụ năng lượng. |
Thông số
Mô hình | Cổng Dia (MM) | Tốc độ | Lưu lượng gió vào (m3 / phút) và công suất trục (KW) (m3/ phút) | |||||||||||
0,6kgf / cm2 | 0,7kgf / cm2 | 0,8kgf / cm2 | 0,9kgf / cm2 | 1,0kgf / cm2 | Làm mát Nước |
|||||||||
6000mmH2O | 7000mmH2O | 8000mmH2O | 9000mmH2O | 10000mmH2O | ||||||||||
0,06Mpa | 0,07Mpa | 0,08Mpa | 0,09Mpa | 0,1Mpa | ||||||||||
vòng / phút | m3/ phút | KW | m3/ phút | KW | m3/ phút | KW | m3/ phút | KW | m3/ phút | KW | L / phút | |||
BKW9020S | 200 (8 ") | 1000 | 44,70 | 59,00 | 43,60 | 65,83 | 42,58 | 72,66 | 41,62 | 79.49 | 40,72 | 86,33 | 15 | |
1050 | 47,61 | 61,95 | 46,52 | 69,12 | 45,50 | 76,29 | 44,54 | 83.47 | 43,64 | 90,64 | ||||
1150 | 53,50 | 66.49 | 52,57 | 74,19 | 51,71 | 81,89 | 50,90 | 89,59 | 50,13 | 97,29 | ||||
1250 | 59,17 | 72,27 | 58,24 | 80,64 | 57.37 | 89.01 | 56,56 | 97,38 | 55,79 | 105,75 | ||||
1400 | 67,66 | 80,94 | 66,73 | 90,32 | 65,86 | 99,69 | 65.05 | 109.07 | 64,28 | 118,44 | ||||
1500 | 73.32 | 86,72 | 72,39 | 96,77 | 71,52 | 106,81 | 70,71 | 116,86 | 69,94 | 126,90 | ||||
1600 | 78,98 | 92,51 | 78.05 | 103,22 | 77,19 | 113,93 | 76,37 | 124,65 | 75,60 | 135,36 |
Mô tả các bộ phận của quạt gió:
Vỏ bọc | Làm bằng sắt đúc HT200 Cấu trúc ENDLESS được thông qua để nâng cao hiệu quả, được gia công một lần bởi trung tâm CNC với độ chính xác cao |
Rotor (Trục và bánh công tác) | Làm bằng sắt đúc QT500 Bánh công tác và trục được đúc như một bộ phận hợp thành. Sử dụng máy bào NC để gia công để đạt được độ chính xác cao |
Vòng bi cuối bánh răng | Làm bằng GCr15 Nhãn hiệu NSK, ổ bi tiếp xúc góc hai dãy, có khả năng hỗ trợ tải dọc trục |
Ổ trục cuối ổ trục | Làm bằng GCr15 Nhãn hiệu NSK, ổ lăn hình trụ |
Hộp số | Làm bằng 20CrMnTi Cấu trúc vát để chạy trơn tru hơn |
Con dấu dầu | Làm bằng cao su fluoro chịu nhiệt độ cao và có tuổi thọ cao hơn. |
Nguyên tắc làm việc
Roots blower là một máy thổi rác, và nó thải ra một lượng không khí cố định tương ứng với tốc độ quay của nó.Mỗi vòng quay, có hai thùy để kết thúc ba lần hút và thải không khí.So với máy thổi hai thùy, nó có ít xung khí hơn, tải trọng thay đổi nhỏ hơn, cường độ cao hơn, tiếng ồn và độ rung thấp hơn.
Hai trục paraller có ba thùy mỗi bên, tất cả các thùy giữ khoảng cách nhỏ với nhau và chứa bên trong.Mỗi vòng quay của thùy, một lượng không khí nhất định sẽ được hấp thụ ở đầu vào và chuyển tạo thành vỏ bên trong bề mặt đến cổng nạp điện của quạt gió.
Hai trục sẽ được quay bởi các bánh răng thời gian, không có bất kỳ sự chạm vào nào giữa các trục, vì vậy nó có thể quay ở tốc độ cao mà không cần bất kỳ chất bôi trơn nào bên trong.Nó có các đặc điểm sau: cấu hình đơn giản;chạy trơn tru; ổn định hiệu suất tốt.Nó đã được áp dụng rộng rãi trong các ngành công nghiệp khác nhau.
Nước làm mát:
Nước sạch không có vật liệu lạ là bắt buộc.
Nhiệt độ nước phải nhỏ hơn 40 ℃.
