Nhà sản xuất chuyên nghiệp của nhiều loại máy thổi

|
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | BK |
| Chứng nhận: | ISO9001/ISO14001/CE |

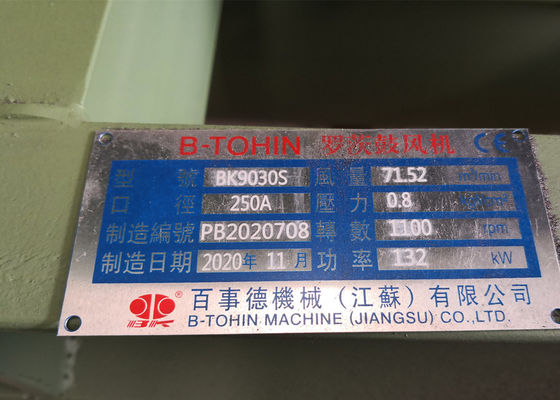

| Số mô hình: | BK9030S |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Vỏ gỗ tiêu chuẩn xuất khẩu |
| Thời gian giao hàng: | 30 ngày làm việc sau khi nhận được thanh toán trước |
| Điều khoản thanh toán: | L / C, T / T |
| Khả năng cung cấp: | 50 bộ / tháng |
| Tên sản phẩm: | Máy thổi 3 rễ | Kiểu: | Dịch chuyển tích cực, Loại rễ, vận chuyển không khí |
|---|---|---|---|
| Khả năng không khí: | 71,52-1116,5m3/phút | Xả áp suất chênh lệch: | 0,1-0,8kgf/cm² |
| Công suất động cơ: | 132kW | Khoan xả: | DN250 (10 ”) |
| Loại làm mát: | Không khí | Ứng dụng: | Sục khí, rửa ngược, vận chuyển khí nén, áp dụng cho xử lý nước, xi măng, làm sạch đường ống, nhà máy |
| Vật liệu chính: | gang | Tốc độ: | 850-1500 vòng / phút |
| Điện áp: | 380V/400V/415V/440V/Tùy chỉnh | Tính thường xuyên: | 50Hz/60Hz |
| Làm nổi bật: | Máy thổi rễ 0,8 bar tri thùy,máy thổi rễ tri thùy 132kw |
||

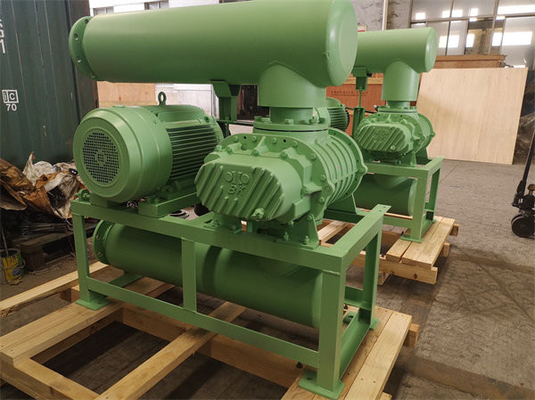

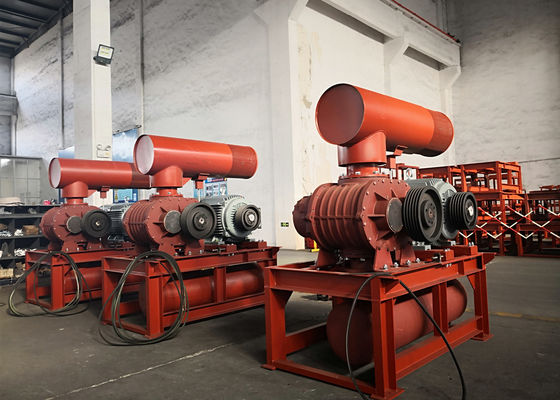

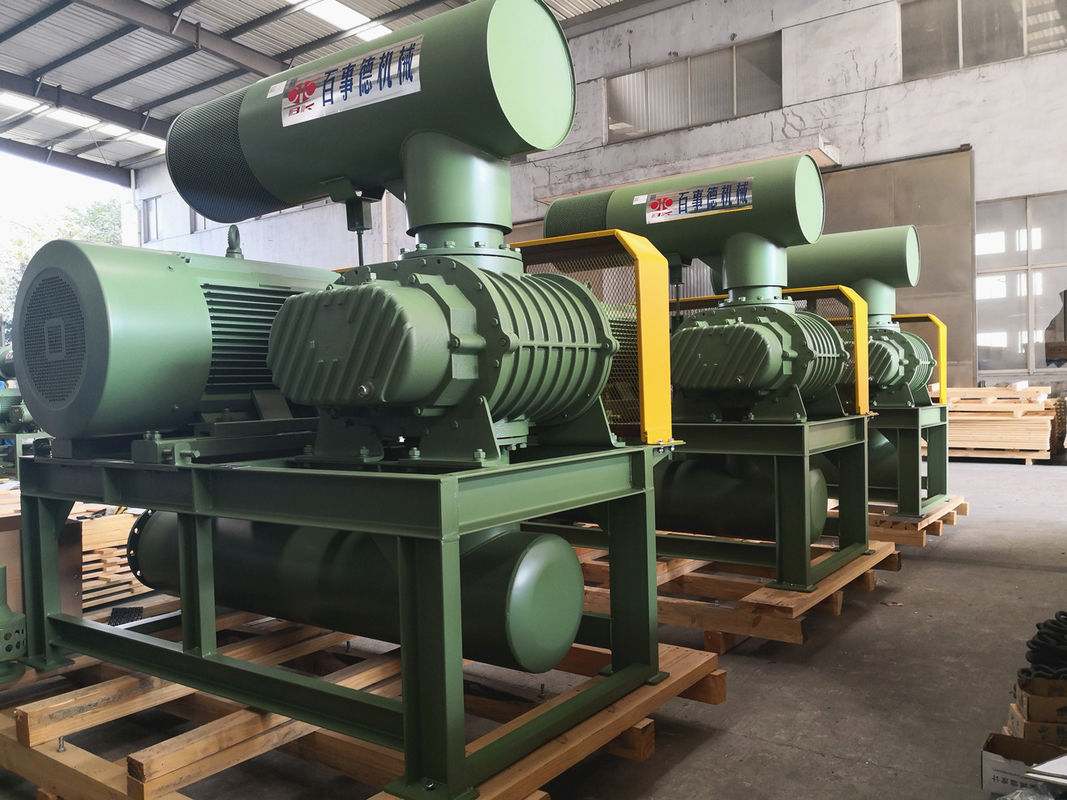

0.8bar, 132KW, 10", 850-1500rpm, 71.52-116.5m3/phút Quạt thổi khí Roots ba thùy
Quạt Roots là loại quạt thể tích, xả một lượng khí cố định tương ứng với tốc độ quay của nó. Mỗi vòng quay, hai thùy hoàn thành ba lần hút và xả khí. So với quạt hai thùy, quạt này có ít xung khí hơn, thay đổi tải nhỏ hơn, độ bền cao hơn, tiếng ồn và rung động thấp hơn.
Thông số kỹ thuật:
|
Mẫu mã |
BK9030S |
|
Lưu lượng khí |
71.52-116.5m3/phút |
|
Áp suất chênh lệch xả |
80KPA |
|
Tốc độ quay |
850-1500rpm |
|
Loại động cơ |
37-90/110-220KW 380/400/415/440V, 3 PHA, 50/60HZ, cũng có sẵn động cơ tần số |
|
Loại lắp đặt |
Tiêu chuẩn: loại ngang. Loại dọc có sẵn cho bạn lựa chọn |
| Màu sắc | Tùy chỉnh, tiêu chuẩn RAL6011 |
Ưu điểm sản phẩm
1, Đường cong thùy được tối ưu hóa để giảm rò rỉ bên trong quạt, cải thiện hiệu suất quạt và giảm nhiệt độ hoạt động.
2, Sau khi đường kính trục được tăng lên, sẽ không xảy ra biến dạng và va chạm dưới áp suất tải cao hơn vì độ bền của quạt được cải thiện.
3, Bánh răng đồng bộ hóa sử dụng cấu trúc răng thẳng để hoạt động trơn tru.
4, Vòng bi rãnh sâu có độ chính xác cao và hệ số ma sát thấp được chọn để giảm tiếng ồn hoạt động. Ngoài ra, do vòng bi kích thước lớn được lắp với trục có đường kính tăng lên, khả năng chịu tải của vòng bi được tăng cường và tuổi thọ của nó được kéo dài.
5, Tiếng ồn và rung động thấp, tiêu thụ năng lượng nhỏ gọn và tiết kiệm.
Bảng thông số
| Mẫu mã | Đường kính cổng (MM) | Tốc độ | Lưu lượng khí vào (m3/phút) và công suất trục (KW) | |||||||||||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
| rpm | m3/phút | KW | m3/phút | KW | m3/phút | KW | m3/phút | KW | m3/phút | KW | m3/phút | KW | m3/phút | KW | m3/phút | KW | ||
| BK9030S | 250 (10") | 850 | 63.04 | 31.99 | 60.19 | 40.17 | 58.00 | 48.36 | 56.16 | 56.54 | 54.53 | 64.73 | 53.06 | 72.91 | ||||
| 1000 | 75.38 | 37.63 | 72.53 | 47.26 | 70.34 | 56.89 | 68.50 | 66.52 | 66.87 | 76.15 | 65.40 | 85.78 | 64.05 | 95.41 | 62.80 | 105.04 | ||
| 1150 | 87.72 | 43.27 | 84.87 | 54.35 | 82.68 | 65.42 | 80.84 | 76.50 | 79.21 | 87.57 | 77.74 | 98.65 | 76.39 | 109.72 | 75.14 | 120.80 | ||
| 1250 | 95.95 | 47.04 | 93.09 | 59.08 | 90.91 | 71.11 | 89.06 | 83.15 | 87.44 | 95.19 | 85.97 | 107.23 | 84.62 | 119.26 | 83.36 | 131.30 | ||
| 1400 | 108.29 | 52.68 | 105.43 | 66.16 | 103.25 | 79.65 | 101.40 | 93.13 | 99.78 | 106.61 | 98.31 | 117.64 | 96.96 | 133.58 | 95.70 | 147.06 | ||
| 1500 | 116.51 | 56.45 | 113.66 | 70.89 | 111.47 | 85.34 | 109.63 | 99.78 | 108.00 | 114.23 | 106.54 | 128.67 | 105.18 | 143.12 | 103.93 | 157.56 | ||
Cấu trúc thân chính của quạt
|
Số TT |
Tên bộ phận |
Số lượng |
|
Số TT |
Tên bộ phận |
Số lượng |
|
Số TT |
Tên bộ phận |
Số lượng |
|
1 |
Chân đế |
2 |
|
9 |
Nắp đầu trái |
1 |
|
17 |
Bình dầu |
1 |
|
2 |
Bu lông lục giác |
4 |
|
10 |
Chốt tròn |
4 |
|
18 |
Bánh răng |
2 |
|
3 |
Phớt chống bụi |
1 |
|
11 |
Vỏ |
1 |
|
19 |
Then |
2 |
|
4 |
Cánh quạt dẫn động |
1 |
|
12 |
Phớt dầu |
4 |
|
20 |
Ống lót trục |
2 |
|
5 |
Vòng bi |
2 |
|
13 |
Nắp đầu phải |
1 |
|
21 |
Vòng bi |
2 |
|
6 |
Cánh quạt bị dẫn |
2 |
|
14 |
Bu lông |
16 |
|
22 |
Tấm vòng bi |
2 |
|
7 |
Chén bụi |
1 |
|
15 |
Lỗ thông hơi |
1 |
|
23 |
Miếng đệm điều chỉnh |
vài cái |
|
8 |
Mỡ bôi trơn |
2 |
|
16 |
Bu lông |
8 |
|
24 |
Đai ốc từ tính |
1 |
Bản vẽ lắp ráp bộ quạt
Phạm vi cung cấp tiêu chuẩn
1. Quạt trục trần
2. Van giảm áp
3. Van một chiều dạng wafer (loại mỏng)
4. Ống giảm thanh đầu vào (có bộ lọc khí)
5. Ống giảm thanh đầu ra
6. Bệ chung (có nắp đai truyền)
7. Khớp nối mềm cao su và đệm chống rung
8. Puli động cơ
9. Đồng hồ áp suất
10. Dây đai V
11. Bu lông, đai ốc và các bộ phận kết nối khác
12. Động cơ điện
Ứng dụng sản phẩm
Sản phẩm của chúng tôi được sử dụng rộng rãi. Công ty chúng tôi luôn nỗ lực cải tiến theo đuổi; Làm hài lòng khách hàng là lời hứa bất biến của chúng tôi và đã giành được sự tín nhiệm cao từ thị trường.
