Nhà sản xuất chuyên nghiệp của nhiều loại máy thổi

|
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | B-TOHIN |
| Chứng nhận: | ISO9001 / ISO14001 |
| Số mô hình: | BKW9020S |
| Số lượng đặt hàng tối thiểu: | 1 BỘ |
|---|---|
| chi tiết đóng gói: | Hộp gỗ xuất khẩu |
| Thời gian giao hàng: | 30 ngày làm việc |
| Điều khoản thanh toán: | L / C, T / T |
| Khả năng cung cấp: | 30 bộ mỗi tháng |
| Tên: | Máy thổi 3 rễ | Luồng không khí: | 42,58 m3/phút-80,18 m3/phút |
|---|---|---|---|
| bưu kiện: | hộp gỗ | Loại làm mát: | Nước |
| Lớp tự động: | Tự động, bán tự động | Loại bao bì: | Trường hợp |
| RPM thổi: | 1000-1500 | Điện áp: | 380V/400V/415V/440V/Tùy chỉnh |
| Tính thường xuyên: | 50Hz/60Hz | Ứng dụng: | Nuôi trồng thủy sản |
| Tính năng: | Áp suất cao | ||
| Làm nổi bật: | Máy thổi rễ tri thùy 80Kpa,Máy thổi rễ tri thùy 1500 vòng / phút,Máy thổi rễ nuôi trồng thủy sản áp suất cao |
||

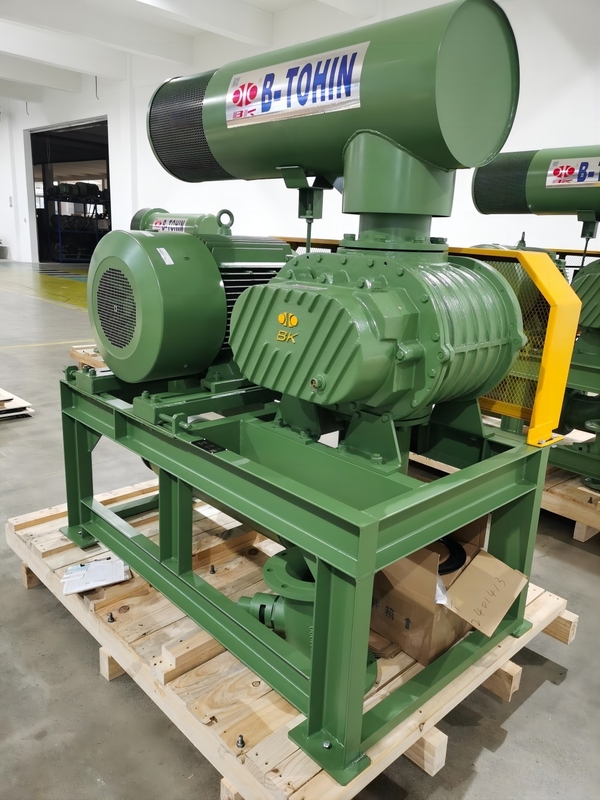

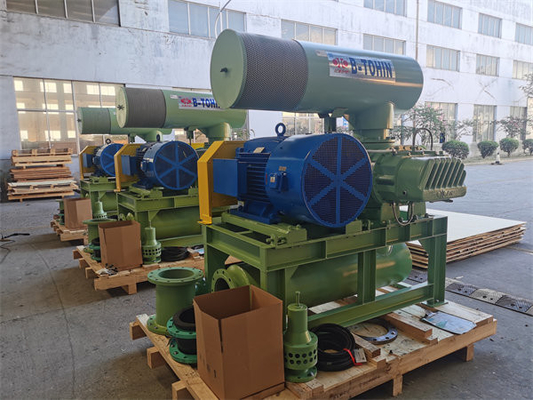

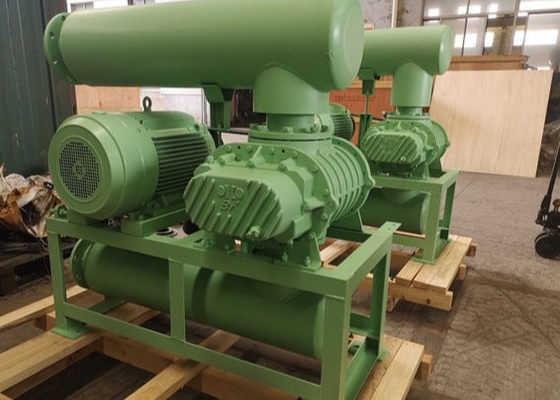

Quạt gió Roots DN200 BKW9020S làm mát bằng nước
Quạt gió Roots BKW9020S kế thừa hầu hết các bộ phận từ BK9020, nó áp dụng làm mát bằng nước ở nắp ổ trục, giúp giảm nhiệt độ ổ trục khi hoạt động và kéo dài tuổi thọ, kích thước lỗ là DN250, có thể tạo ra công suất lớn hơn phù hợp cho nhà máy xi măng và nhà máy điện.
Công nghệ ba cánh quạt có nghĩa là các đầu cánh quạt tiếp xúc với 120 độ xung quanh rôto thay vì 180 độ như trong quạt gió hai cánh quạt. Điều này cung cấp một bộ rôto cứng hơn, có nghĩa là ít bị lệch ở bất kỳ tải trọng nào.
1. Bánh răng định thời loại xoắn ốc cho hoạt động êm ái
2. Cấu trúc nhỏ gọn, linh hoạt trong lắp đặt mang lại nhiều lựa chọn cho người dùng.
3. Cấu trúc liền khối của cánh quạt và trục cho hoạt động ổn định và êm ái hơn
4. Sử dụng phớt dầu nhập khẩu làm từ cao su flo có khả năng chống mài mòn tuyệt vời và chịu nhiệt độ cao.
5. Tiếng ồn thấp, rung động thấp và tiêu thụ năng lượng thấp.
Thông số kỹ thuật:
| Áp suất chênh lệch xả | 60-100KPA |
| Lưu lượng khí | 42.58m3/Phút-80.18m3/Phút |
| Tốc độ quay | 1000 vòng/phút-1500 vòng/phút |
| Loại động cơ | 75KW-160KW 380/400/415/440V, 3 PHA, 50/60HZ |
| Loại lắp đặt | Tiêu chuẩn: loại ngang. Loại dọc có sẵn cho bạn lựa chọn |
| Trọng lượng tịnh của quạt gió không có động cơ | 1310 kg |
| Kích thước đóng gói xấp xỉ. | 2.62*1.78*2.60m (dài*rộng*cao) |
Thông số
| Mô hình | Đường kính cổng (MM) | Tốc độ | Lưu lượng khí nạp (m3/phút) và công suất trục (KW) (m3/phút) | |||||||||||
| 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | 0.9kgf/cm2 | 1.0kgf/cm2 | Làm mát Nước |
|||||||||
| 6000mmH2O | 7000mmH2O | 8000mmH2O | 9000mmH2O | 10000mmH2O | ||||||||||
| 0.06Mpa | 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | ||||||||||
| vòng/phút | m3/phút | KW | m3/phút | KW | m3/phút | KW | m3/phút | KW | m3/phút | KW | L/phút | |||
| BKW9020S | 200 (8") | 1000 | 44.70 | 59.00 | 43.60 | 65.83 | 42.58 | 72.66 | 41.62 | 79.49 | 40.72 | 86.33 | 15 | |
| 1050 | 47.61 | 61.95 | 46.52 | 69.12 | 45.50 | 76.29 | 44.54 | 83.47 | 43.64 | 90.64 | ||||
| 1150 | 53.50 | 66.49 | 52.57 | 74.19 | 51.71 | 81.89 | 50.90 | 89.59 | 50.13 | 97.29 | ||||
| 1250 | 59.17 | 72.27 | 58.24 | 80.64 | 57.37 | 89.01 | 56.56 | 97.38 | 55.79 | 105.75 | ||||
| 1400 | 67.66 | 80.94 | 66.73 | 90.32 | 65.86 | 99.69 | 65.05 | 109.07 | 64.28 | 118.44 | ||||
| 1500 | 73.32 | 86.72 | 72.39 | 96.77 | 71.52 | 106.81 | 70.71 | 116.86 | 69.94 | 126.90 | ||||
| 1600 | 78.98 | 92.51 | 78.05 | 103.22 | 77.19 | 113.93 | 76.37 | 124.65 | 75.60 | 135.36 | ||||
Mô tả các bộ phận của quạt gió:
| Vỏ | Làm bằng gang HT200 Cấu trúc liền khối được áp dụng để cải thiện hiệu suất, gia công một lần bằng trung tâm CNC với độ chính xác cao |
| Rôto (Trục và cánh quạt) | Làm bằng gang QT500 Cánh quạt và trục được đúc thành một khối liền mạch. Áp dụng máy bào NC để gia công đạt độ chính xác cao |
| Ổ trục đầu bánh răng | Làm bằng GCr15 Thương hiệu NSK, ổ bi đỡ chặn hai dãy, có khả năng chịu tải hướng trục |
| Ổ trục đầu dẫn động | Làm bằng GCr15 Thương hiệu NSK, ổ bi đũa |
| Bánh răng | Làm bằng 20CrMnTi Cấu trúc côn cho hoạt động êm ái hơn |
| Phớt dầu | Làm bằng cao su flo chịu nhiệt độ cao và có tuổi thọ cao hơn. |
Nguyên lý hoạt động
Quạt gió Roots là quạt gió thể tích, nó xả một lượng khí cố định tỷ lệ với tốc độ quay của nó. Mỗi vòng quay, có hai cánh quạt hoàn thành ba lần hút và xả khí. So với quạt gió hai cánh quạt, nó có ít xung khí hơn, thay đổi tải trọng nhỏ hơn, độ bền cao hơn, tiếng ồn và rung động thấp hơn.
Hai trục song song có ba cánh quạt mỗi trục, tất cả các cánh quạt đều giữ khoảng cách nhỏ với nhau và với vỏ bên trong. Mỗi vòng quay của cánh quạt, một lượng khí nhất định sẽ được hút vào và được truyền từ bề mặt bên trong vỏ đến cổng xả của quạt gió.
Hai trục sẽ được quay bằng bánh răng định thời, không có bất kỳ sự tiếp xúc nào giữa các cánh quạt, do đó nó có thể quay ở tốc độ cao mà không cần bất kỳ bôi trơn nào bên trong. Nó có các đặc điểm sau: cấu hình đơn giản; chạy êm ái; ổn định hiệu suất tốt. Nó đã được ứng dụng rộng rãi trong nhiều ngành công nghiệp.
Nước làm mát:
Yêu cầu nước sạch không có tạp chất.
Nhiệt độ nước phải nhỏ hơn 40 ℃.
