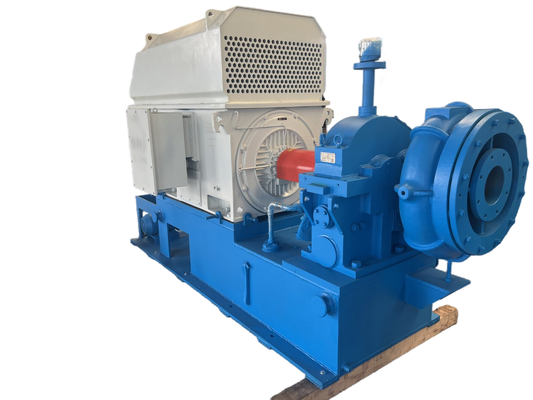

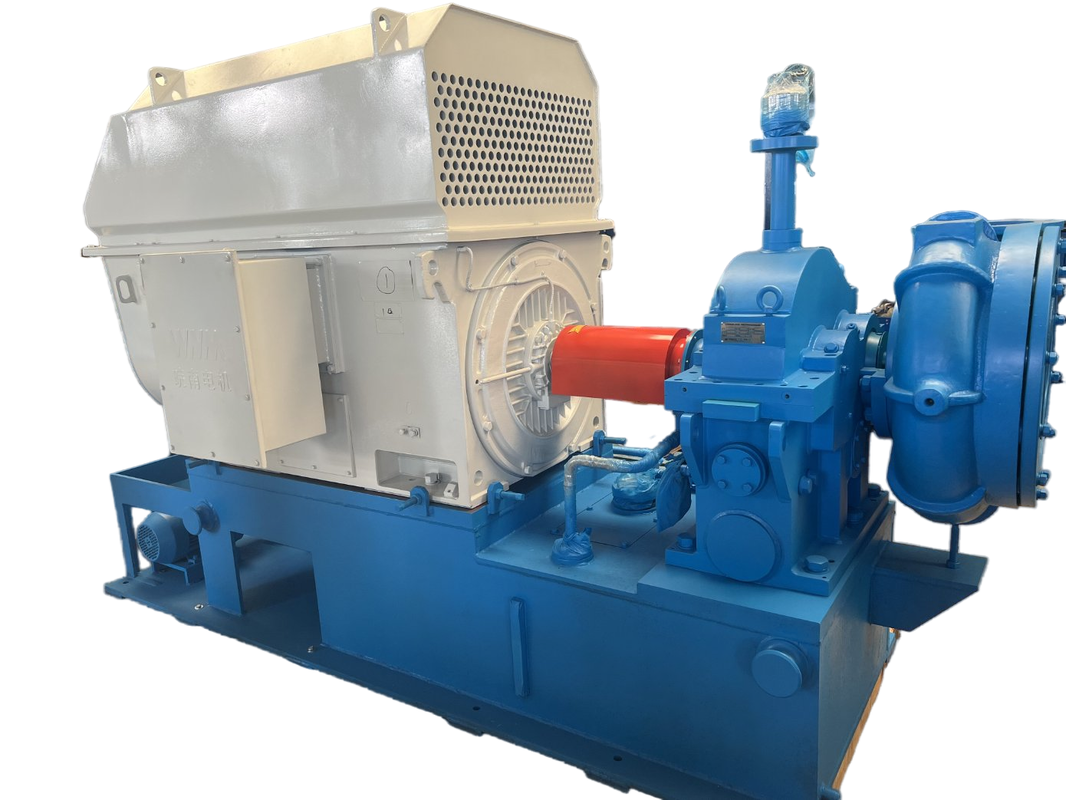

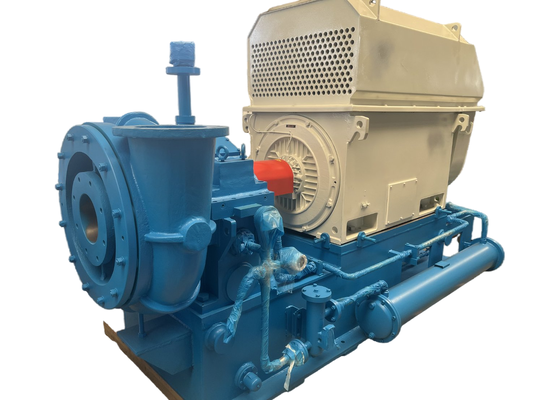

GS80 Series xử lý nước một giai đoạn máy thổi ly tâm tốc độ cao

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	BK
Chứng nhận:	ISO9001/ISO14001
Số mô hình:	GS80-(1.5-2.0)

Thanh toán:

Số lượng đặt hàng tối thiểu:	1 bộ
Giá bán:	Có thể đàm phán
chi tiết đóng gói:	Vỏ gỗ tiêu chuẩn xuất khẩu
Thời gian giao hàng:	20-40 ngày làm việc, tùy thuộc vào số lượng đặt hàng và đặc điểm kỹ thuật
Điều khoản thanh toán:	L/C, T/T
Khả năng cung cấp:	10 bộ mỗi tháng

Tiếp xúc

Chi tiết sản phẩm

Khả năng không khí:	80m3/phút	Xả áp suất chênh lệch:	50/60/70/80/90/100KPA
Công suất động cơ:	90/110/132/132/160/160KW	Ứng dụng:	Vận chuyển xi măng, vận chuyển oxy,
Thuận lợi:	Tự động hóa cao cấp và giám sát từ xa, đáng tin cậy	Phần chính:	Thiết bị cánh dẫn hướng đầu vào, ống xoắn, hộp bước lên, cánh quạt hiệu suất cao
Màu đỏ:	Xanh / Trắng / Tùy chỉnh

Máy thổi ly tâm tốc độ cao một tầng GS80 xử lý nước 80m3 / phút

Về GS

Máy thổi ly tâm tốc độ cao một tầng dòng GS được thiết kế đặc biệt để sục khí xử lý nước thải. Trong khi đó, nó có sẵn cho môi trường như không khí, nitơ, nitơ dioxide và các loại khí không ăn mòn khác.

Máy thổi Gs được đặc trưng bởi khả năng ứng dụng rộng rãi, tiết kiệm năng lượng đáng kể, diện tích nhỏ và dễ lắp đặt, vận hành và bảo trì.

Thông số kỹ thuật

Mẫu số	GS80-(1.5-2.0)
Áp suất chênh lệch xả	50/60/70/80/90/100 KPA
Công suất động cơ	90/110/132/132/160/160 KW
Công suất không khí	80 m³/phút
Loại động cơ	380/400/415/440V/6KV/10KV, 3 PHA, 50/60HZ

Ứng dụng

Một. Đối với ngành Xi măng: máy thổi vận chuyển xi măng, thông gió, v.v.

b. Dùng cho hệ thống xử lý nước thải: quạt sục khí, quạt rửa ngược,..

c. Đối với vận chuyển bằng khí nén: vận chuyển vật liệu dạng bột, chẳng hạn như bột mì, xi măng, cát, ngũ cốc, v.v.

d. Để thu gom bụi, làm sạch bụi, thông gió ở một số nhà máy, bệnh viện, tòa nhà, v.v.

đ. Đối với Nhà máy điện: vận chuyển khí, tăng oxy, thông gió, làm sạch bụi, v.v.

Công nghệ then chốt

1. Thiết bị cánh dẫn hướng đầu vào

vị trí——phía trước cánh quạt gió
Chức năng——Không chỉ điều chỉnh công suất quạt trong khoảng 45% - 100% mà còn đảm bảo quạt đạt hiệu suất cao nhất trong phạm vi điều chỉnh, đặc biệt khi các thông số vận hành sai lệch so với dữ liệu thiết kế (nhiệt độ thấp hoặc áp suất thấp).
Điều chỉnh——vận hành tự động hoặc thủ công bằng cách nhấp vào màn hình cảm ứng trên hộp điều khiển quạt gió. Trong chế độ vận hành tự động, cánh dẫn hướng đầu vào được người vận hành điện điều chỉnh theo tỷ lệ đã đặt sau khi nhận được tín hiệu DC 4-20mA, trong khi ở điều kiện vận hành hoặc bảo trì thủ công, cánh gạt được điều chỉnh thủ công.

2. Thiết kế xoắn ốc trưởng thành

Hiệu suất khí nén đáng tin cậy, hiệu suất cao, hiệu suất đa biến 85%.

3. Cánh quạt có hiệu suất cao

Đường cong của bánh công tác được lựa chọn tuần hoàn để mô phỏng điều kiện làm việc trên máy tính, phù hợp hơn với lưu lượng khí thực tế.
Được làm bằng hợp kim nhôm trên không hoặc thép không gỉ, đường mở uốn cong về phía sau (góc nhúng nhỏ nhất là 6 độ), bề mặt được gia công tinh xảo.

4. Cấu trúc hộp số tăng tốc và chịu lực có độ tin cậy cao

Hộp số có cấu trúc xẻ ngang, vỏ xoắn nối với vỏ dưới và tách biệt với vỏ trên, qua đó rút ngắn thời gian cần thiết để dỡ nắp hộp.
Trục tốc độ cao áp dụng công nghệ đĩa đẩy cứng, hiệu suất cao và tổn thất cơ học thấp được xác nhận bằng tiếp xúc đường dây.
Vòng bi hình elip (trật khớp) được sử dụng cho bánh răng lớn, vòng bi nghiêng cho bánh răng tốc độ cao.
Trục của quạt gió và bánh răng được làm bằng thép rèn được xử lý nhiệt và được mài đúng cách. Mọi tốc độ tới hạn theo phương ngang đều nằm trong phạm vi ± 15% so với tốc độ bình thường và tốc độ cộng hưởng xoắn nằm trong phạm vi ± 10% so với tốc độ chạy, tất cả các bộ phận quay đều được cân bằng động.
Bánh răng bước là loại xoắn ốc Trục song song với bánh răng nhỏ tích hợp và trục quay.
Được làm bằng thép hợp kim rèn bề mặt và được mài chính xác, chỉ số dịch vụ của thiết bị ít nhất là 1,8.

5. Lái xe có độ chính xác cao

Thiết bị có chất lượng tốt hơn được thông qua
Cấp độ chính xác của bánh răng được ổn định ở ISO1328 5 ~ 4
Cấp độ chính xác có thể đạt tới 3.
Cấp độ chính xác tương đương với tiêu chuẩn AGMA hoặc DIN

6. Kết nối giữa cánh quạt và trục tốc độ cao

Áp dụng kiểu kết nối của phím mặt đầu thẳng (chân) và trục hình tam giác
Công suất lớn nhất nó có thể truyền đạt tới 3.000 kW.
Thuận tiện trong việc lắp ráp và tháo rời mà không làm hỏng các bộ phận

7. Con dấu hiệu suất cao

Chất liệu của con dấu là hợp kim có kết cấu mềm mại. (con dấu xoắn ốc được thông qua)
Chức năng đáng tin cậy, tuổi thọ dài
Không có vấn đề rò rỉ
Chi phí bảo trì thấp, thuận tiện trong việc thay thế
Tiêu thụ năng lượng giảm do không có ma sát

Kết quả hoạt động

·Hiệu suất khí động học tốt: cánh quạt dòng hỗn hợp nửa mở ba chiều được sử dụng để không dễ gây xoáy và tổn thất luồng khí nhỏ.

·Được điều chỉnh bằng cánh dẫn hướng đầu vào, đường cong hiệu suất của thiết bị bằng phẳng và ngay cả trong các điều kiện vận hành không được thiết kế, vẫn có thể đạt được hiệu quả tiết kiệm năng lượng tốt.

·Kết cấu nhỏ gọn, diện tích sàn nhỏ, vận hành dễ dàng.

· Cánh quạt được làm bằng hợp kim nhôm hàng không có độ bền cao, được gia công bằng trung tâm gia công liên kết năm tọa độ nhập khẩu với sai số đường cong nhỏ. Nó có hiệu suất khí nén đáng tin cậy và hiệu quả cao, đồng thời có thể tiết kiệm điện năng 15% -25% so với hầu hết các máy thổi Roots.

·Cánh quạt và thiết bị tăng tốc có cấu trúc tích hợp, giúp giảm đáng kể tổn thất cơ học.

·Thiết bị tăng tốc kiểu xoắn ốc được sử dụng để có độ ổn định tốt, độ rung thấp, tiếng ồn thấp và tuổi thọ dài khi chạy tốc độ cao.

· Vòng bi đệm nghiêng đặc biệt: thông qua các miếng đệm nghiêng đặc biệt, sản phẩm có độ ổn định cao khi chạy ở tốc độ cao.

· Mức độ điều khiển tự động cao, độ tin cậy tốt.

GS80 Series xử lý nước một giai đoạn máy thổi ly tâm tốc độ cao 6

Bản vẽ lắp ráp gói máy thổi

GS80 Series xử lý nước một giai đoạn máy thổi ly tâm tốc độ cao 8

Cung cấp phạm vi tiêu chuẩn

1. Thân chính của máy thổi

2. Cánh dẫn hướng đầu vào

3. Bộ giảm thanh đầu vào

4. Khớp nối mềm inox
