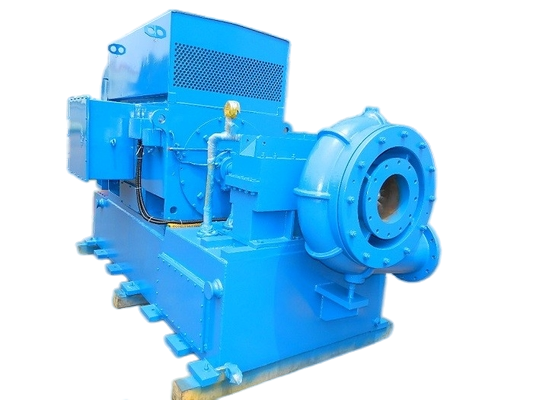

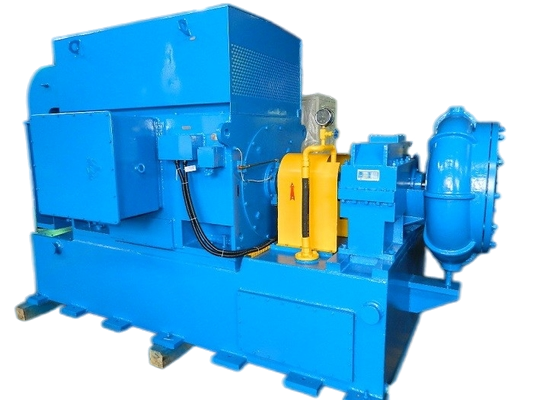

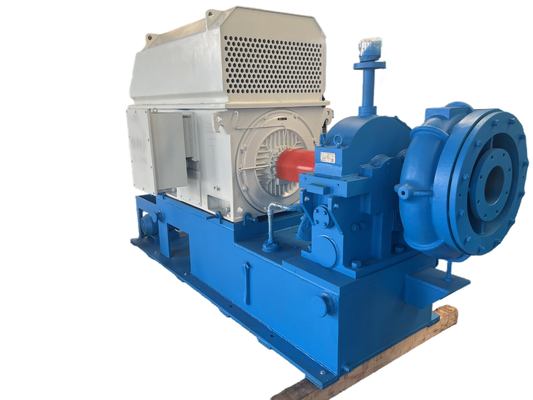

GS100 Series 100 m3/min Dòng không khí Dòng xử lý nước thải Máy thổi ly tâm tốc độ cao một giai đoạn

100m³/phút Máy thổi ly tâm tốc độ cao một tầng GS100 xử lý nước

Về GS


Máy thổi ly tâm tốc độ cao một tầng dòng GS được thiết kế đặc biệt để sục khí xử lý nước thải. Trong khi đó, nó có sẵn cho môi trường như không khí, nitơ, nitơ dioxide và các loại khí không ăn mòn khác.

Máy thổi Gs được đặc trưng bởi khả năng ứng dụng rộng rãi, tiết kiệm năng lượng đáng kể, diện tích nhỏ và dễ lắp đặt, vận hành và bảo trì.

Thông số kỹ thuật

Ứng dụng

Một. Đối với ngành Xi măng: máy thổi vận chuyển xi măng, thông gió, v.v.

b. Dùng cho hệ thống xử lý nước thải: quạt sục khí, quạt rửa ngược,..

c. Đối với vận chuyển bằng khí nén: vận chuyển vật liệu dạng bột, chẳng hạn như bột mì, xi măng, cát, ngũ cốc, v.v.

d. Để thu gom bụi, làm sạch bụi, thông gió ở một số nhà máy, bệnh viện, tòa nhà, v.v.

đ. Đối với Nhà máy điện: vận chuyển khí, tăng oxy, thông gió, làm sạch bụi, v.v.

Cấu trúc quạt gió

Máy thổi ly tâm dòng Gs có cấu trúc đúc hẫng một tầng, đầu vào hướng trục và cấu trúc xả triệt để. Không khí đi vào ống hút và thiết bị cánh dẫn hướng đầu vào từ cài đặt bộ lọc đầu vào. Động cơ truyền động chính được kết nối với khớp nối và hộp tăng cường. Khi khởi động,

bánh răng tăng tốc dẫn động bánh công tác bán mở hỗn hợp ba cấp để tạo ra khí cung cấp năng lượng và xả khí ra ngoài qua bộ khuếch tán không có cánh và buồng xoắn ốc.

Kết quả hoạt động

·Hiệu suất khí động học tốt: cánh quạt dòng hỗn hợp nửa mở ba chiều được sử dụng để không dễ gây xoáy và tổn thất luồng khí nhỏ.

·Được điều chỉnh bằng cánh dẫn hướng đầu vào, đường cong hiệu suất của thiết bị bằng phẳng và ngay cả trong các điều kiện vận hành không được thiết kế, vẫn có thể đạt được hiệu quả tiết kiệm năng lượng tốt.

·Kết cấu nhỏ gọn, diện tích sàn nhỏ, vận hành dễ dàng.

· Cánh quạt được làm bằng hợp kim nhôm hàng không có độ bền cao, được gia công bằng trung tâm gia công liên kết năm tọa độ nhập khẩu với sai số đường cong nhỏ. Nó có hiệu suất khí nén đáng tin cậy và hiệu quả cao, đồng thời có thể tiết kiệm điện năng 15% -25% so với hầu hết các máy thổi Roots.

·Cánh quạt và thiết bị tăng tốc có cấu trúc tích hợp, giúp giảm đáng kể tổn thất cơ học.

·Thiết bị tăng tốc kiểu xoắn ốc được sử dụng để có độ ổn định tốt, độ rung thấp, tiếng ồn thấp và tuổi thọ dài khi chạy tốc độ cao.

· Vòng bi đệm nghiêng đặc biệt: thông qua các miếng đệm nghiêng đặc biệt, sản phẩm có độ ổn định cao khi chạy ở tốc độ cao.

· Mức độ điều khiển tự động cao, độ tin cậy tốt.

Bản vẽ lắp ráp gói máy thổi

Cung cấp phạm vi tiêu chuẩn

1. Thân chính của máy thổi

2. Cánh dẫn hướng đầu vào

3. Bộ giảm thanh đầu vào

4. Khớp nối mềm inox

5. Hộp số tốc độ cao

7. Van xả

8. Van một chiều

9. Khung cơ sở

10. Hệ thống bôi trơn

11. Hộp điều khiển PLC

12. Động cơ
