Nhà sản xuất chuyên nghiệp của nhiều loại máy thổi

|
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | BK |
| Chứng nhận: | ISO9001/ISO14001 |
| Số mô hình: | GS180-(1.5-2.0) |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Vỏ gỗ tiêu chuẩn xuất khẩu |
| Thời gian giao hàng: | 20-40 ngày làm việc, tùy thuộc vào số lượng đặt hàng và đặc điểm kỹ thuật |
| Điều khoản thanh toán: | L/C, T/T |
| Khả năng cung cấp: | 10 bộ mỗi tháng |
| Khả năng không khí: | 180 m³/phút | Xả áp suất chênh lệch: | 50/60/70/80/90/100KPA |
|---|---|---|---|
| Công suất động cơ: | 200/250/280/315/355KW | Mô hình và thông số kỹ thuật: | GS80-GS500 |
| Ứng dụng: | xử lý nước, vật liệu xây dựng, hóa chất, điện, thép, v.v. | Nhiệt độ.: | 20oC |
| Màu sắc: | Tùy chỉnh/trắng/xanh | ||
| Làm nổi bật: | Blower ly tâm dòng GS180,máy thổi nước thải một cấp,máy thổi ly tâm tốc độ cao 50-100 Kpa |
||

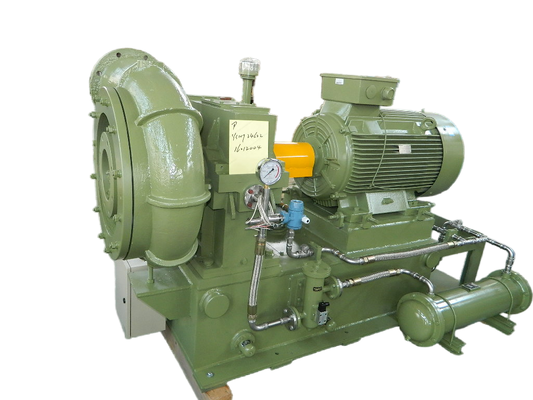

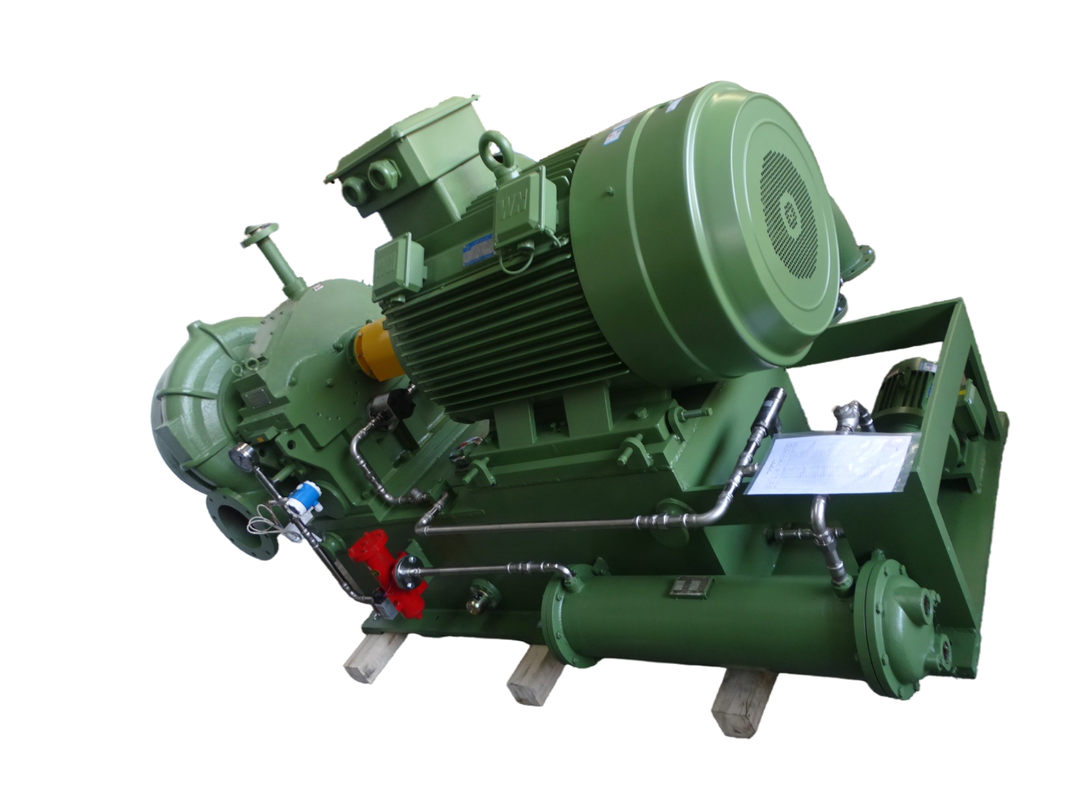

Máy thổi ly tâm xử lý nước thải tốc độ cao một tầng GS180 Series 50-100 Kpa
Về GS
Máy thổi ly tâm tốc độ cao một tầng dòng GS được thiết kế đặc biệt để sục khí xử lý nước thải. Trong khi đó, nó có sẵn cho môi trường như không khí, nitơ, nitơ dioxide và các loại khí không ăn mòn khác.
Máy thổi Gs được đặc trưng bởi khả năng ứng dụng rộng rãi, tiết kiệm năng lượng đáng kể, diện tích nhỏ và dễ lắp đặt, vận hành và bảo trì.
Thông số kỹ thuật
|
型号 Người mẫu |
压力 Áp lực |
风量 Luồng khí |
功率 Quyền lực |
| Kpa | m³/phút | KW | |
| GS180-1.5 | 50 | 180 | 200 |
| GS180-1.6 | 60 | 180 | 250 |
| GS180-1.7 | 70 | 180 | 280 |
| GS180-1.8 | 80 | 180 | 315 |
| GS180-1.9 | 90 | 180 | 355 |
| GS180-2.0 | 100 | 180 | 355 |
Nhận xét:
1. Áp suất xả được thiết kế ở mức 198Kpa(A), phạm vi ứng dụng: 145-198 Kpa (A) hoặc tỷ lệ áp suất ε là 1. 5 ε 1 . 9 6 ;
2. Hàm lượng bụi và các tạp chất rắn khác 10mg/m3;
3. Động cơ phải là loại đặc biệt khi mực nước biển cao hơn 1000m;
4. Nó không phù hợp với nhiệt độ đầu vào trên 60oC hoặc nhiệt độ đầu ra trên 120oC;
5. Luồng khí trong bảng trên là giá trị ở điều kiện 20oC và 1 atm;
6. Vui lòng tham khảo bộ phận kỹ thuật của chúng tôi để biết công suất không được hiển thị trên danh mục.
7.Để lựa chọn model máy bơm chân không ly tâm tốc độ cao một tầng, vui lòng liên hệ với Phòng Kỹ thuật của công ty chúng tôi.
Bộ phận chính của máy thổi
1, Thiết bị cánh dẫn hướng đầu vào
Bao gồm chín cánh gạt, thiết bị cánh dẫn hướng đầu vào được lắp đặt trước cánh quạt và mức độ mở của nó được điều khiển bởi người vận hành điện. Khi người vận hành điện nhận được tín hiệu 4-20mA từ bảng điều khiển, nó sẽ điều chỉnh độ mở của cánh gạt (giá trị độ mở được hiển thị trên bảng điều khiển điện và trên màn hình điều khiển) để thiết bị cánh dẫn hướng đầu vào có thể hoạt động trước khi khí chảy vào cánh quạt và nhận ra chức năng điều chỉnh luồng khí 45-100%.
2,Vòng xoắn ốc
Máy chạy xoắn ốc phù hợp nhất được sử dụng để có hiệu suất khí nén đáng tin cậy, hiệu suất cao và đạt được hiệu suất đa biến đến 85%.
3, Hộp nâng cấp
Bánh răng tăng tốc kiểu xoắn ốc được trang bị. Gare được làm cứng bằng khuếch tán và có hiệu suất tuyệt vời khi quay tốc độ cao và tuổi thọ dài.
Vòng bi loại trượt với bề mặt kim loại Babbitt được sử dụng. Vòng bi có màng bôi trơn để hỗ trợ trục và làm mát. Nó có đặc tính ma sát thấp, đặc tính chống va đập cao, hiệu suất đáng tin cậy và tuổi thọ.
4, Cánh quạt hiệu suất cao
Cánh quạt, là loại bán mở hỗn hợp ba chiều, được thiết kế theo lý thuyết ba chiều. Đường cong của bánh công tác được chọn định kỳ để mô phỏng
điều kiện làm việc trên máy tính và phù hợp hơn với dòng khí thực tế. Đồng thời, nó làm giảm sự biến dạng của cánh quạt do lực ly tâm gây ra và cải thiện độ tin cậy của hiệu suất.
Loại kết nối tiên tiến được áp dụng cho cánh quạt và trục tốc độ cao. Trước khi giao hàng, các thử nghiệm cân bằng động và tốc độ quá mức của cánh quạt được thực hiện để đảm bảo hiệu suất cao của quạt gió.
Vật liệu của cánh quạt là tùy chọn, kim loại hàng không hoặc thép không gỉ hoặc các vật liệu khác có sẵn theo yêu cầu của khách hàng.
Cấu trúc quạt gió
Máy thổi ly tâm dòng Gs có cấu trúc đúc hẫng một tầng, đầu vào hướng trục và cấu trúc xả triệt để. Không khí đi vào ống hút và thiết bị cánh dẫn hướng đầu vào từ cài đặt bộ lọc đầu vào. Động cơ truyền động chính được kết nối với khớp nối và hộp tăng cường. Khi khởi động,
bánh răng tăng tốc dẫn động bánh công tác bán mở hỗn hợp ba cấp để tạo ra khí cung cấp năng lượng và xả khí ra ngoài qua bộ khuếch tán không có cánh và buồng xoắn ốc.
Đặc điểm chính
·Hiệu suất khí động học tốt: cánh quạt dòng hỗn hợp nửa mở ba chiều được sử dụng để không dễ gây xoáy và tổn thất luồng khí nhỏ.
·Được điều chỉnh bằng cánh dẫn hướng đầu vào, đường cong hiệu suất của thiết bị bằng phẳng và ngay cả trong các điều kiện vận hành không được thiết kế, vẫn có thể đạt được hiệu quả tiết kiệm năng lượng tốt.
·Kết cấu nhỏ gọn, diện tích sàn nhỏ, vận hành dễ dàng.
· Cánh quạt được làm bằng hợp kim nhôm hàng không có độ bền cao, được gia công bằng trung tâm gia công liên kết năm tọa độ nhập khẩu với sai số đường cong nhỏ. Nó có hiệu suất khí nén đáng tin cậy và hiệu quả cao, đồng thời có thể tiết kiệm điện năng 15% -25% so với hầu hết các máy thổi Roots.
·Cánh quạt và thiết bị tăng tốc có cấu trúc tích hợp, giúp giảm đáng kể tổn thất cơ học.
·Thiết bị tăng tốc kiểu xoắn ốc được sử dụng để có độ ổn định tốt, độ rung thấp, tiếng ồn thấp và tuổi thọ dài khi chạy tốc độ cao.
· Vòng bi đệm nghiêng đặc biệt: thông qua các miếng đệm nghiêng đặc biệt, sản phẩm có độ ổn định cao khi chạy ở tốc độ cao.
· Mức độ điều khiển tự động cao, độ tin cậy tốt.
Bản vẽ lắp ráp gói máy thổi
Cung cấp phạm vi tiêu chuẩn
1. Thân chính của máy thổi
2. Cánh dẫn hướng đầu vào
3. Bộ giảm thanh đầu vào
4. Khớp nối mềm inox
5. Hộp số tốc độ cao
7. Van xả
8. Van một chiều
9. Khung cơ sở
10. Hệ thống bôi trơn
11. Hộp điều khiển PLC
12. Động cơ
