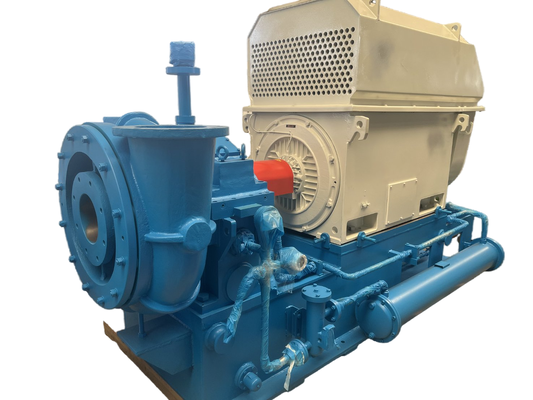

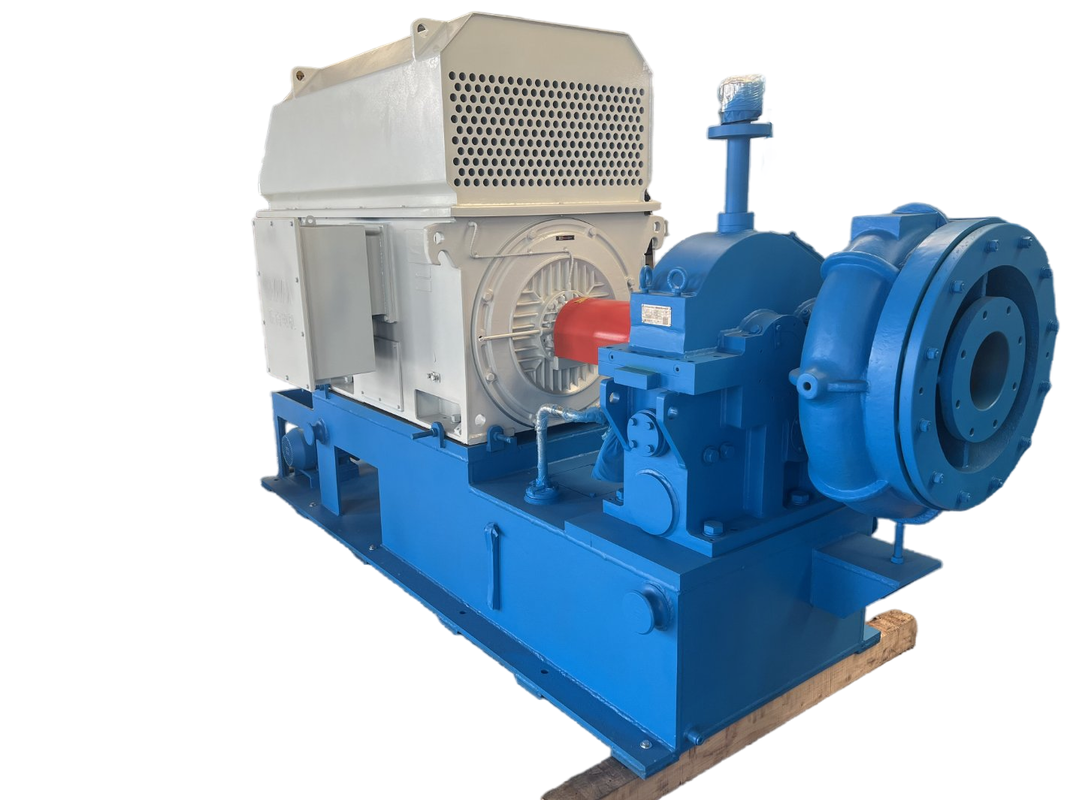

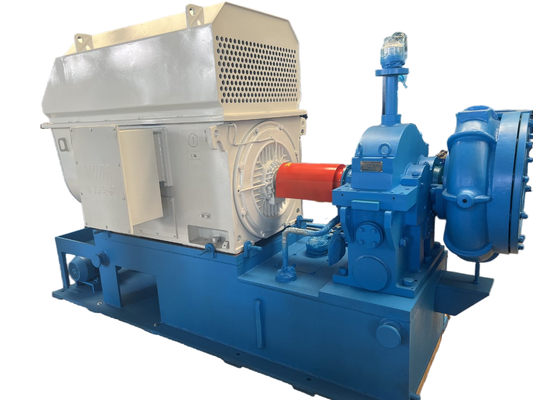

230 m3/min,50-100Kpa Áp lực, một giai đoạn tốc độ cao xử lý nước thải ly tâm


Nhận xét:
1. áp suất xả được thiết kế để 198Kpa ((A), phạm vi ứng dụng: 145-198 Kpa (A) hoặc tỷ lệ áp suất ε là 1, 5 ≤ε≤1, 96;
2.Trọng lượng bụi và các tạp chất rắn khác ≤ 10mg/m3;
3Động cơ phải được đặc biệt khi mực nước biển cao hơn 1000m;
4. Nó không phù hợp với nhiệt độ vào trên 60 °C hoặc nhiệt độ ra trên 120 °C;
5Dòng không khí trong trang trên là giá trị trong điều kiện 20 °C và 1 atm;
6Vui lòng tham khảo bộ phận kỹ thuật của chúng tôi cho dung lượng không được hiển thị trên danh mục.
7Để lựa chọn mô hình của một giai đoạn máy bơm chân không ly tâm tốc độ cao, vui lòng liên hệ với bộ phận kỹ thuật của công ty chúng tôi.


1, Thiết bị dẫn lối vào
Bao gồm chín cánh quạt, thiết bị cánh quạt hướng dẫn đầu vào được lắp đặt trước bánh và mức độ mở của nó được điều khiển bởi một người vận hành điện.Khi người vận hành điện nhận tín hiệu 4-20mA từ bảng điều khiển, it adjusts the vanes' open degree(the value of open degree is both shown on the panel of electric operator and on the control screen) so that the inlet guide vane device can work before gas flows into the impeller aand realize the function of airflow adjustment of 45-100%.

2Volute.
Người chạy volute phù hợp nhất được áp dụng cho hiệu suất khí nén đáng tin cậy, hiệu suất cao và để đạt được hiệu suất đa biến đến 85%.




3"Hộp nâng cấp"
Thiết bị gia dụng bước lên kiểu xoắn ốc được trang bị. Các ga được làm cứng phân tán và có hiệu suất tuyệt vời trong vòng xoay tốc độ cao và tuổi thọ dài.


Đang được áp dụng loại lăn trượt với bề mặt kim loại Babbitt. Đang sử dụng phim bôi trơn để hỗ trợ trục và làm mát. Nó có đặc điểm ma sát thấp, đặc tính chống va chạm cao,hiệu suất đáng tin cậy và tuổi thọ lâu dài.




4, Máy đẩy hiệu suất cao
Vòng xoay, đó là loại bán mở hỗn hợp ba chiều, được thiết kế theo lý thuyết ba chiều.

Trong khi đó, nó làm giảm biến dạng cánh quạt do lực ly tâm và cải thiện độ tin cậy hiệu suất.
Loại kết nối tiên tiến được áp dụng cho động cơ và trục tốc độ cao. Trước khi giao hàng, các thử nghiệm tốc độ quá cao và cân bằng năng động của động cơ được thực hiện để đảm bảo hiệu suất cao của máy thổi.
Vật liệu của động cơ là tùy chọn, khí-kim loại hoặc thép không gỉ hoặc các vật liệu khác có sẵn theo yêu cầu của khách hàng.






Cấu trúc máy thổi

Gs series centrifugal blower có một cantilever một giai đoạn, lối vào trục và cấu trúc xả gốc.Không khí đi vào ống hút và thiết bị ống dẫn đầu vào từ cài đặt bộ lọc đầu vào.Động cơ chủ động được kết nối với nối và hộp bước lên. Khi khởi động,
các bánh xe step-up điều khiển vòng xoay bán mở hỗn hợp ba để tạo ra khí để cung cấp năng lượng và xả khí ra thông qua bộ khuếch tán không có cánh và buồng volute.


Đặc điểm chính

·Hiệu suất khí động học tốt: Máy đẩy dòng chảy hỗn hợp bán mở ba chiều được sử dụng để không dễ gây xoáy và để mất dòng không khí nhỏ.

·Được điều chỉnh bằng cánh quạt hướng dẫn đầu vào, đường cong hiệu suất của đơn vị là phẳng, và ngay cả trong điều kiện hoạt động không được thiết kế,hiệu ứng tiết kiệm năng lượng tốt có thể đạt được.

·Cấu trúc nhỏ gọn, diện tích sàn nhỏ, hoạt động dễ dàng.

· Máy xoay được làm bằng hợp kim nhôm hàng không cường độ cao, được gia công bằng trung tâm gia công liên kết năm phối hợp nhập khẩu với sai lệch đường cong nhỏ.Nó có hiệu suất khí nén đáng tin cậy và hiệu quả cao, trong khi nó có thể tiết kiệm 15%-25% năng lượng so với hầu hết các máy thổi rễ.

·Động cơ và bánh xe tăng tốc có cấu trúc tích hợp, làm giảm đáng kể tổn thất cơ học.

·Đồ gia dụng tăng tốc kiểu xoắn ốc được áp dụng để ổn định tốt, rung động thấp, tiếng ồn thấp và tuổi thọ dài trong vận hành tốc độ cao.

·Điều đệm nghiêng đặc biệt: thông qua các đệm nghiêng đặc biệt, sản phẩm có sự ổn định cao khi chạy ở tốc độ cao.

·Trình điều khiển tự động cao, độ tin cậy tốt.


Sơ đồ lắp ráp của gói máy thổi


Cung cấp quy mô tiêu chuẩn

1. Máy thổi cơ thể chính
2. Inlet dẫn van
3. Máy tắt tiếng
4- Thép không gỉ khớp linh hoạt
5. hộp số tốc độ cao
7. van xả
8. van kiểm tra
9. Khung cơ sở
10Hệ thống bôi trơn
11Hộp điều khiển PLC
12Động cơ.
