Nhà sản xuất chuyên nghiệp của nhiều loại máy thổi

|
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | BK |
| Chứng nhận: | ISO9001/ISO14001/CE |
| Số mô hình: | BK7006 |
| Số lượng đặt hàng tối thiểu: | 1 tập |
|---|---|
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Xuất khẩu gỗ tiêu chuẩn |
| Thời gian giao hàng: | 5 đến 20 ngày làm việc, phụ thuộc vào số lượng đặt hàng và đặc điểm kỹ thuật |
| Điều khoản thanh toán: | L/C, T/T |
| Khả năng cung cấp: | 100 bộ mỗi tháng |
| Tên: | Máy thổi 3 rễ | Khả năng không khí: | 5.01-16.44m3/phút |
|---|---|---|---|
| Xả áp suất chênh lệch: | 10-80KPA | Công suất động cơ: | 11-15/18,5-22/30/37-45kW |
| Khoan xả: | DN100 (4”) | Loại làm mát: | Không khí |
| Ứng dụng: | Sục khí, rửa ngược, vận chuyển khí nén, áp dụng để xử lý nước, xi măng, làm sạch đường ống, nhà máy | Vật liệu chính: | gang |
| Nguồn gốc công nghệ: | Hoa Kỳ | Kết nối bởi: | đai và ròng rọc |
| Tốc độ thổi: | 700-1500 RMP | ||
| Làm nổi bật: | 3 Lobe Roots Blower,thùy ống thổi |
||

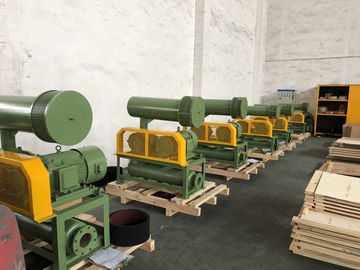

Quạt thổi khí Roots 3 cánh nhỏ gọn, dùng cho lò nung đá vôi, 10-80KPA
Quạt thổi khí BK loại Roots được sản xuất với công nghệ nhập khẩu từ Mỹ, có cấu trúc nhỏ gọn, cánh quạt bằng gang nguyên khối, mặt răng được tôi cứng cho bánh răng ăn khớp chính xác và tuổi thọ cao.
Thông số kỹ thuật:
|
Đường kính ống |
100(4") |
|
Lưu lượng khí |
5.01-16.44mPhớt chống bụi/phút |
|
Áp suất chênh lệch xả |
10-80KPA |
|
Tốc độ quay |
700-1500 vòng/phút |
|
Loại động cơ |
11-15/18.5-22/30/37-45KW 380/400/415/440V, 3 PHA, 50/60HZ, có sẵn động cơ tần số |
|
Loại lắp đặt |
Tiêu chuẩn: loại ngang. Loại dọc có sẵn cho bạn lựa chọn Màu sắc |
| Tùy chỉnh, tiêu chuẩn RAL6011 | Trọng lượng tịnh của quạt không có động cơ |
|
385 kg |
Kích thước đóng gói xấp xỉ |
|
1.8*1.2*2m (dài*rộng*cao) |
Đặc điểm: |
1. Bánh răng ăn khớp cho hoạt động êm ái
2. Nhỏ gọn, linh hoạt trong lắp đặt mang lại nhiều lựa chọn cho người dùng.
3. Cấu trúc cánh quạt nguyên khối, truyền động ổn định hơn
4. Sử dụng phớt dầu SKF làm từ cao su flo có khả năng chống mài mòn và chịu nhiệt độ cao.
5. Độ ồn thấp, rung động nhỏ và tiêu thụ năng lượng kinh tế.
Bảng thông số
Model
| Đường kính ống | Tốc độ | Lưu lượng khí (m3/phút) và công suất trục (KW) | 0.1kgf/cm2 | |||||||||||||||
| 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | 1000mmH2O | |||||||||||
| 2000mmH2O | 3000mmH2O | 4000mmH2O | 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | 0.01Mpa | |||||||||||
| 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | vòng/phút | |||||||||||
| m3/phút | KW | BK7006 | KW | BK7006 | KW | BK7006 | KW | BK7006 | KW | BK7006 | KW | BK7006 | KW | BK7006 | KW | BK7006 | ||
| 100(4") | 700 | 6.96 | 2.08 | 6.39 | 3.67 | 5.96 | 4.93 | 5.61 | 6.48 | 5.29 | 8.20 | 5.01 | 9.74 | 850 | ||||
| 8.74 | 2.53 | 8.17 | 4.46 | 15.87 | 5.99 | 7.38 | 7.86 | 7.06 | 9.96 | 6.79 | 11.83 | 1000 | ||||||
| 10.51 | 2.97 | 9.94 | 5.24 | 9.52 | 7.05 | 9.16 | 9.25 | 8.84 | 11.71 | 8.57 | 13.92 | 8.30 | 16.12 | 8.06 | 18.33 | 1150 | ||
| 12.29 | 3.42 | 11.72 | 6.03 | 11.3 | 8.1 | 10.94 | 10.64 | 10.62 | 13.47 | 10.35 | 16.01 | 10.07 | 18.54 | 9.84 | 21.08 | 1250 | ||
| 13.48 | 3.71 | 12.91 | 6.56 | 12.48 | 8.81 | 12.12 | 11.56 | 11.80 | 14.64 | 11.53 | 17.40 | 11.26 | 20.15 | 11.02 | 22.91 | 1400 | ||
| 15.25 | 4.16 | 14.68 | 7.34 | 14.26 | 9.86 | 13.90 | 12.95 | 13.58 | 16.40 | 13.31 | 19.49 | 13.04 | 22.57 | 12.80 | 25.66 | 1500 | ||
| 16.44 | 4.46 | 15.87 | 7.87 | 15.44 | 10.57 | 15.09 | 13.88 | 14.77 | 17.57 | 14.5 | 20.88 | 14.22 | 24.18 | 13.99 | 27.49 | Cấu trúc thân quạt chính | ||
Số TT
|
Tên bộ phận |
Số lượng |
1 |
|
Tên bộ phận |
Số lượng |
1 |
|
Tên bộ phận |
Số lượng |
1 |
|
Bản vẽ lắp ráp bộ quạt |
2 |
16 |
|
Nắp đầu trái |
1 |
Bản vẽ lắp ráp bộ quạt |
|
Bình dầu |
1 |
Bản vẽ lắp ráp bộ quạt |
|
16 |
4 |
20 |
|
Chốt tròn |
4 |
20 |
|
Bánh răng |
2 |
16 |
|
Phớt chống bụi |
1 |
Bản vẽ lắp ráp bộ quạt |
|
Vỏ |
1 |
Bản vẽ lắp ráp bộ quạt |
|
Then |
2 |
16 |
|
20 |
1 |
Bản vẽ lắp ráp bộ quạt |
|
Phớt dầu |
4 |
20 |
|
Ống lót trục |
2 |
16 |
|
Vòng bi |
2 |
16 |
|
Nắp đầu phải |
1 |
Bản vẽ lắp ráp bộ quạt |
|
Vòng bi |
2 |
16 |
|
Cánh quạt bị dẫn động |
2 |
16 |
|
Bu lông |
8 |
Bu lông |
|
Tấm đỡ vòng bi |
2 |
16 |
|
Nắp che bụi |
1 |
Bản vẽ lắp ráp bộ quạt |
|
Lỗ thông hơi |
1 |
Bản vẽ lắp ráp bộ quạt |
|
Miếng đệm điều chỉnh |
vài cái |
8 |
|
24 |
2 |
16 |
|
Bu lông |
8 |
24 |
|
Đai ốc từ tính |
1 |
Bản vẽ lắp ráp bộ quạt |
Phạm vi cung cấp tiêu chuẩn
1. Quạt trục trần
2. Van giảm áp
3. Van một chiều loại wafer (loại mỏng)
4. Ống giảm thanh đầu vào (có lọc gió)
5. Ống giảm thanh đầu ra
6. Bệ chung (có nắp che dây đai)
7. Khớp nối mềm cao su và tấm chống rung
8. Puli động cơ
9. Đồng hồ áp suất
10. Dây đai V
11. Bu lông, đai ốc và các bộ phận kết nối khác
12. Động cơ điện
