Nhà sản xuất chuyên nghiệp của nhiều loại máy thổi

|
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | BK |
| Chứng nhận: | ISO9001/ISO14001/CE |
| Số mô hình: | BK7018 |
| Số lượng đặt hàng tối thiểu: | 1 tập |
|---|---|
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Xuất khẩu gỗ tiêu chuẩn |
| Thời gian giao hàng: | 5 đến 20 ngày làm việc, phụ thuộc vào số lượng đặt hàng và đặc điểm kỹ thuật |
| Điều khoản thanh toán: | L/C, T/T |
| Khả năng cung cấp: | 100 bộ mỗi tháng |
| Tên: | Máy thổi 3 rễ | Khả năng không khí: | 18.98-50.47m3/min |
|---|---|---|---|
| Xả áp suất chênh lệch: | 10-50KPA | Công suất động cơ: | 11-45/55kw |
| Khoan xả: | DN200 (8”) | Ứng dụng:: | Sục khí, rửa ngược, vận chuyển bằng khí nén, áp dụng cho xử lý nước, nhà máy xi măng, nhà máy in, v. |
| Vật liệu chính: | gang | Nguồn gốc công nghệ: | Hoa Kỳ |
| Kết nối bởi: | đai và ròng rọc | Điện áp: | 380V/400V/415V/440V/tùy chỉnh |
| Tính thường xuyên: | 50Hz/60Hz | Ứng dụng: | xử lý nước thải |
| Loại cài đặt:: | Ngang hoặc Dọc | ||
| Làm nổi bật: | 3 Lobe Roots Blower,khí nén vận chuyển blower |
||

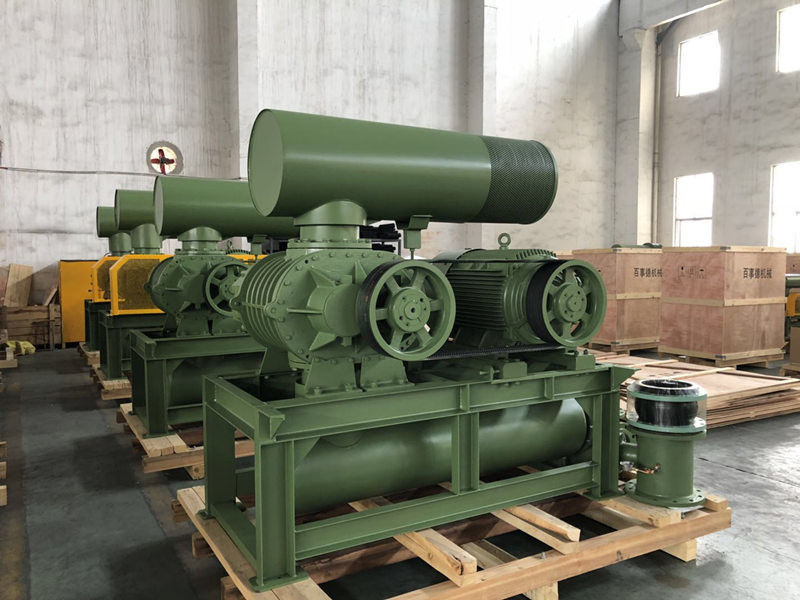

Quạt thổi khí ba cánh quạt, áp suất 10-50KPA, tốc độ quay 700-1500 vòng/phút
Được sử dụng trong ngành công nghiệp hóa dầu, vật liệu xây dựng, điện lực, luyện kim, phân bón hóa học, mỏ, cảng, dệt may, thực phẩm, sản xuất giấy, nuôi trồng thủy sản và xử lý nước thải và các lĩnh vực khác, chủ yếu dùng để vận chuyển không khí. Đối với ứng dụng khí gas, hydro, axetylen, carbon dioxide, khí dễ cháy, nổ và ăn mòn, vui lòng tham khảo mẫu quạt thổi khí gas YU-EG của chúng tôi.
Thông số kỹ thuật:
|
Mẫu mã |
BK7018 |
|
Lưu lượng khí |
18.98-50.47m3/phút |
|
Áp suất chênh lệch xả |
10-50KPA |
|
Tốc độ quay |
700-1500 vòng/phút |
|
Loại động cơ |
11-45/55KW 380/400/415/440V, 3 PHA, 50/60HZ, có sẵn động cơ tần số |
|
Loại lắp đặt |
Tiêu chuẩn: loại ngang Có sẵn loại dọc để bạn lựa chọn |
| Màu sắc | Tùy chỉnh, tiêu chuẩn RAL6011 |
|
Trọng lượng tịnh của quạt không có động cơ |
564 kg |
|
Kích thước đóng gói xấp xỉ |
1.8*1.3*2.2 (dài*rộng*cao) |
Đặc điểm:
1. Bánh răng định thời loại xoắn ốc cho hoạt động êm ái
2. Cấu trúc nhỏ gọn, linh hoạt trong lắp đặt mang lại nhiều lựa chọn cho người dùng.
3. Cấu trúc liền khối của cánh quạt, ổn định hơn trong truyền tải luồng khí
4. Sử dụng phớt dầu nhập khẩu làm từ cao su flo, có khả năng chống mài mòn tốt và chịu nhiệt độ cao.
5. Rung động nhỏ và tiêu thụ năng lượng kinh tế.
Bảng thông số
| Mẫu mã | Đường kính cổng (mm) | Tốc độ | Lưu lượng khí (m3/phút) và công suất trục (KW) | |||||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | ||||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | 5000mmH2O | ||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | ||||||||
| vòng/phút | m3/phút | KW | m3/phút | KW | m3/phút | KW | m3/phút | KW | m3/phút | KW | ||
| BK7018 | 200(8") | 700 | 21.97 | 6.55 | 20.73 | 10.70 | 19.77 | 14.52 | 18.98 | 19.46 | ||
| 850 | 27.32 | 7.96 | 26.07 | 13.00 | 25.11 | 17.63 | 24.32 | 23.62 | 23.61 | 26.82 | ||
| 1000 | 32.66 | 9.36 | 31.41 | 15.29 | 30.45 | 20.74 | 29.67 | 27.79 | 28.95 | 31.55 | ||
| 1150 | 38.00 | 10.76 | 36.75 | 17.58 | 35.79 | 23.85 | 35.01 | 31.96 | 34.30 | 36.28 | ||
| 1250 | 41.56 | 11.70 | 40.32 | 19.11 | 39.35 | 25.92 | 38.57 | 34.74 | 37.86 | 39.44 | ||
| 1400 | 46.90 | 13.11 | 45.66 | 21.40 | 44.70 | 29.03 | 43.91 | 38.91 | 43.20 | 44.17 | ||
| 1500 | 50.47 | 14.04 | 49.22 | 22.93 | 48.26 | 31.11 | 47.47 | 41.69 | 46.76 | 47.33 | ||
Cấu trúc thân chính của quạt
|
Số |
Tên bộ phận |
Số lượng |
|
Số |
Tên bộ phận |
Số lượng |
|
Số |
Tên bộ phận |
Số lượng |
|
1 |
Chân đế |
2 |
|
9 |
Nắp đầu trái |
1 |
|
17 |
Bình dầu |
1 |
|
2 |
Bu lông lục giác |
4 |
|
10 |
Chốt tròn |
4 |
|
18 |
Bánh răng |
2 |
|
3 |
Phớt chống bụi |
1 |
|
11 |
Vỏ |
1 |
|
19 |
Then |
2 |
|
4 |
Cánh quạt dẫn động |
1 |
|
12 |
Phớt dầu |
4 |
|
20 |
Ống lót trục |
2 |
|
5 |
Vòng bi đầu dẫn động |
2 |
|
13 |
Nắp đầu phải |
1 |
|
21 |
Vòng bi đầu bánh răng |
2 |
|
6 |
Cánh quạt bị dẫn động |
2 |
|
14 |
Bu lông |
16 |
|
22 |
Tấm đỡ vòng bi |
2 |
|
7 |
Nắp che bụi |
1 |
|
15 |
Ống thông hơi |
1 |
|
23 |
Miếng đệm điều chỉnh |
vài |
|
8 |
Mỡ bôi trơn |
2 |
|
16 |
Bu lông lắp |
8 |
|
24 |
Đai ốc từ tính |
1 |
Bản vẽ lắp ráp bộ quạt
Phạm vi cung cấp tiêu chuẩn
1. Quạt trục trần
2. Van giảm áp
3. Van một chiều dạng wafer (loại mỏng)
4. Ống giảm thanh đầu vào (có bộ lọc khí)
5. Ống giảm thanh đầu ra
6. Đế quạt và động cơ (có nắp che dây đai)
7. Khớp nối mềm cao su và bộ giảm chấn
8. Puli động cơ
9. Đồng hồ đo áp suất
10. Dây đai V
11. Bu lông, đai ốc và các bộ phận kết nối khác
12. Động cơ điện
