Nhà sản xuất chuyên nghiệp của nhiều loại máy thổi

|
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | BK |
| Chứng nhận: | ISO9001/ISO14001/CE |
| Số mô hình: | BK9020s |
| Số lượng đặt hàng tối thiểu: | 1 tập |
|---|---|
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Xuất khẩu gỗ tiêu chuẩn |
| Thời gian giao hàng: | 5 đến 20 ngày làm việc, phụ thuộc vào số lượng đặt hàng và đặc điểm kỹ thuật |
| Điều khoản thanh toán: | L/C, T/T |
| Khả năng cung cấp: | 50 bộ mỗi tháng |
| Tên: | Máy thổi 3 rễ | Kiểu: | Dịch chuyển tích cực, Loại rễ, vận chuyển không khí |
|---|---|---|---|
| Khả năng không khí: | 42,58-80,18m3/phút | Xả áp suất chênh lệch: | 10-80KPA |
| Công suất động cơ: | 30-132kw | Khoan xả: | DN200 (8”) |
| Loại làm mát: | Không khí | Ứng dụng:: | Sục khí, rửa ngược, vận chuyển khí nén, áp dụng cho xử lý nước, xi măng, làm sạch đường ống, nhà máy |
| Vật liệu chính: | gang | Điện áp: | 380V/400V/415V/440V/Tùy chỉnh |
| Tính thường xuyên: | 50Hz/60Hz | Loại cài đặt:: | Ngang hoặc Dọc |
| Làm nổi bật: | 3 Lobe Roots Blower,thùy ống thổi |
||

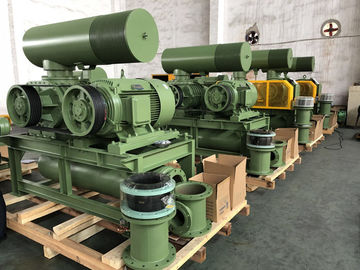

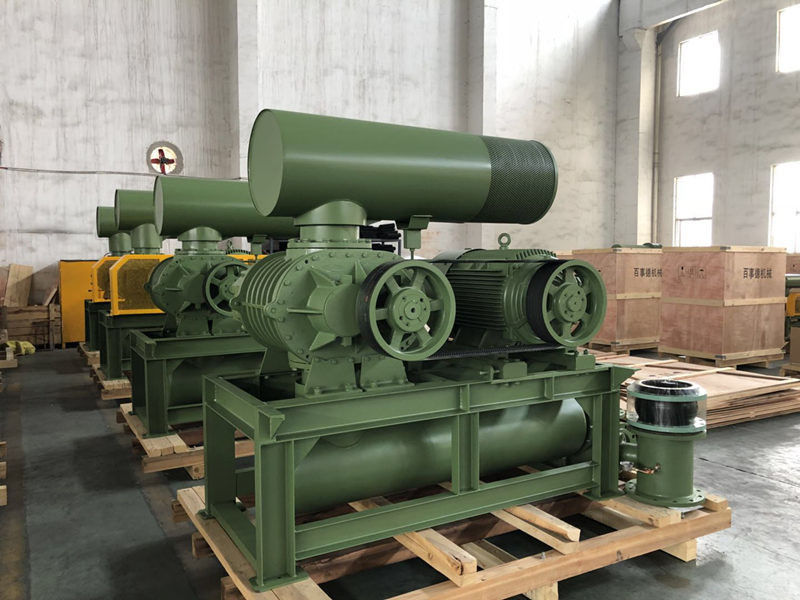

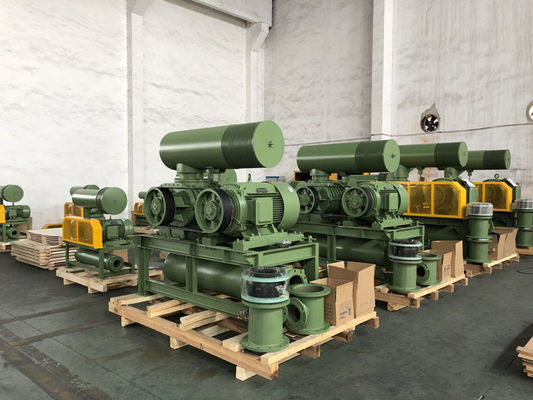

Quạt thổi khí Roots ba cánh DN250, 15-132KW, quạt ly tâm làm mát bằng khí 80KPA
Quạt BK có hiệu suất đoạn nhiệt toàn phần được cải thiện cũng như hiệu suất thể tích và cung cấp khí vượt trội
đặc tính lưu lượng so với áp suất.
|
Đường kính cổng (mm) |
200(8") |
|
Lưu lượng khí |
42.58-80.18mPhớt chống bụi/phút |
|
Áp suất chênh lệch xả |
10-80KPA |
|
Tốc độ quay |
1000-1500 vòng/phút |
|
Loại động cơ |
30-132KW 380/400/415/440V, 3 PHA, 50/60HZ, có sẵn động cơ tần số |
|
Loại lắp đặt |
Tiêu chuẩn: loại ngang. Có loại dọc tùy chọn cho bạn |
| Màu sắc | Tùy chỉnh, tiêu chuẩn RAL6011 |
|
Trọng lượng tịnh của quạt không có động cơ |
1310 kg |
|
Kích thước đóng gói xấp xỉ |
2.62*1.78*2.45m (dài*rộng*cao) |
Đặc điểm:
1. Quạt ba cánh BK không cần nước làm mát trong dải áp suất tăng 80kpa.
2. Bánh răng nghiêng được sử dụng để vận chuyển ổn định hơn.
3. Bằng cách áp dụng cấu hình đặc biệt của rôto, khe hở giữa các rôto có thể được giữ không đổi,
điều này làm cho hiệu suất còn cao hơn.
4. Độ chính xác của rôto được kiểm soát bằng sản xuất hàng loạt trên máy NC chính xác. Ngoài ra,
rôto gần như không rung động vì chúng đã được cân bằng động ở giai đoạn chế tạo.
5. Bánh răng định thời nghiêng được sử dụng không chỉ để kéo dài tuổi thọ sử dụng mà còn để giảm tiếng ồn.
Bảng thông số kỹ thuật
Mẫu mã
| Đường kính cổng (mm) | Tốc độ | Lưu lượng đầu vào (m3/phút) và công suất trục (KW) | 0.1kgf/cm2 | |||||||||||||||
| 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | 1000mmH2O | |||||||||||
| 2000mmH2O | 3000mmH2O | 4000mmH2O | 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | 0.01Mpa | |||||||||||
| 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | vòng/phút | |||||||||||
| m3/phút | KW | BK9020S | KW | BK9020S | KW | BK9020S | KW | BK9020S | KW | BK9020S | KW | BK9020S | KW | BK9020S | KW | BK9020S | ||
| 200(8") | 1000 | 51.88 | 24.34 | 49.92 | 31.03 | 48.41 | 37.73 | 47.14 | 44.42 | 46.02 | 51.12 | 45.01 | 57.82 | 43.6 | 65.83 | 42.58 | 72.66 | 1050 |
| 54.71 | 25.55 | 52.75 | 32.58 | 51.24 | 39.61 | 49.97 | 46.65 | 48.85 | 53.68 | 47.84 | 60.71 | 46.91 | 67.74 | 46.05 | 74.77 | 1150 | ||
| 60.37 | 27.99 | 58.41 | 35.69 | 56.9 | 43.39 | 55.63 | 51.09 | 54.51 | 58.79 | 53.50 | 66.49 | 52.57 | 74.19 | 51.71 | 81.89 | 1250 | ||
| 66.03 | 30.42 | 64.07 | 38.79 | 62.56 | 47.16 | 61.29 | 55.53 | 60.18 | 63.90 | 59.17 | 72.27 | 58.24 | 80.64 | 57.37 | 89.01 | 1400 | ||
| 74.52 | 34.07 | 72.56 | 43.44 | 71.06 | 52.82 | 69.79 | 62.19 | 68.67 | 71.57 | 67.66 | 80.94 | 66.73 | 90.32 | 65.86 | 99.69 | 1500 | ||
| 80.18 | 36.5 | 78.22 | 45.38 | 76.72 | 56.59 | 75.45 | 66.64 | 74.33 | 76.68 | 73.32 | 86.72 | 72.39 | 96.77 | 71.52 | 106.8 | Cấu trúc thân chính của quạt | ||
Số TT
|
Tên bộ phận |
Số lượng |
1 |
|
Tên bộ phận |
Số lượng |
1 |
|
Tên bộ phận |
Số lượng |
1 |
|
Bản vẽ lắp ráp bộ quạt |
2 |
16 |
|
Nắp đầu trái |
1 |
Bản vẽ lắp ráp bộ quạt |
|
Bình dầu |
1 |
Bản vẽ lắp ráp bộ quạt |
|
16 |
4 |
20 |
|
Chốt tròn |
4 |
20 |
|
Bánh răng |
2 |
16 |
|
Phớt chống bụi |
1 |
Bản vẽ lắp ráp bộ quạt |
|
Vỏ |
1 |
Bản vẽ lắp ráp bộ quạt |
|
Then |
2 |
16 |
|
20 |
1 |
Bản vẽ lắp ráp bộ quạt |
|
Phớt dầu |
4 |
20 |
|
Ống lót trục |
2 |
16 |
|
Vòng bi |
2 |
16 |
|
Nắp đầu phải |
1 |
Bản vẽ lắp ráp bộ quạt |
|
Vòng bi |
2 |
16 |
|
Cánh quạt bị dẫn động |
2 |
16 |
|
Bu lông |
8 |
Bu lông |
|
Tấm đỡ vòng bi |
2 |
16 |
|
Cốc chắn bụi |
1 |
Bản vẽ lắp ráp bộ quạt |
|
Lỗ thông hơi |
1 |
Bản vẽ lắp ráp bộ quạt |
|
Miếng đệm điều chỉnh |
vài cái |
8 |
|
24 |
2 |
16 |
|
Bu lông |
8 |
24 |
|
Đai ốc từ tính |
1 |
Bản vẽ lắp ráp bộ quạt |
Phạm vi cung cấp tiêu chuẩn
1. Quạt trục trần
2. Van giảm áp
3. Van một chiều dạng wafer (loại mỏng)
4. Ống giảm thanh đầu vào (có bộ lọc khí)
5. Ống giảm thanh đầu ra
6. Bệ chung (có nắp che dây đai)
7. Khớp nối mềm cao su và tấm chống rung
8. Puli động cơ
9. Đồng hồ áp suất
10. Dây đai V
11. Bu lông, đai ốc và các bộ phận kết nối khác
12. Động cơ điện
