Nhà sản xuất chuyên nghiệp của nhiều loại máy thổi

|
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | BK |
| Chứng nhận: | ISO9001/ISO14001/CE |
| Số mô hình: | BK10027S |
| Số lượng đặt hàng tối thiểu: | 1 tập |
|---|---|
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Xuất khẩu gỗ tiêu chuẩn |
| Thời gian giao hàng: | 5 đến 20 ngày làm việc, phụ thuộc vào số lượng đặt hàng và đặc điểm kỹ thuật |
| Điều khoản thanh toán: | L/C, T/T |
| Khả năng cung cấp: | 50 bộ mỗi tháng |
| Kiểu: | Dịch chuyển tích cực, Loại rễ, vận chuyển không khí | Tên: | Máy thổi 3 rễ |
|---|---|---|---|
| Khả năng không khí: | 63,16-136.2m3/phút | Xả áp suất chênh lệch: | 10-80KPA |
| Công suất động cơ: | 30-90/110-220kW | Khoan xả: | DN300 (12”) |
| Loại làm mát: | Không khí | Ứng dụng:: | Sục khí, rửa ngược, vận chuyển khí nén, áp dụng cho xử lý nước, xi măng, làm sạch đường ống, nhà máy |
| Vật liệu chính: | gang | Điện áp: | 380V/400V/415V/440V/Tùy chỉnh |
| Tính thường xuyên: | 50Hz/60Hz | Loại cài đặt:: | Ngang hoặc Dọc |
| Làm nổi bật: | thổi ống thổi,khí nén truyền tải blower |
||

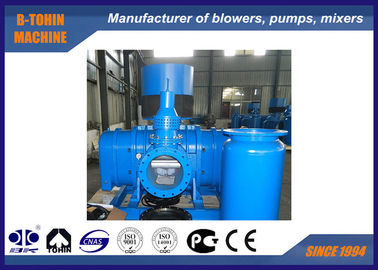

Quạt Roots ba cánh DN300, quạt khí ly tâm làm mát bằng khí 80KPA
Là một trong những nhà sản xuất chính của Trung Quốc về quạt Roots, quạt dịch chuyển dương ba cánh, B-Tohin đã trở thành một trong những nhà sản xuất quạt chuyên nghiệp tại Trung Quốc. Với đội ngũ nghiên cứu riêng và công nghệ tiên tiến được nhập khẩu từ Mỹ và Nhật Bản, công ty đã đạt được sự tăng trưởng thị phần bền vững.
Toàn bộ phụ kiện của quạt được tiêu chuẩn hóa, cho phép sản xuất hàng loạt, nhưng loại tùy chỉnh cũng có sẵn. Quạt không cần nước làm mát trong áp suất tăng áp 80KPA.
Thông số kỹ thuật:
|
Mô hình |
BK10027S |
|
Dung tích khí |
63.16-136.2m3/phút |
|
Áp suất chênh lệch xả |
10-80KPA |
|
Tốc độ quay |
850-1500 vòng/phút |
|
Loại động cơ |
37-90/110-220KW 380/400/415/440V, 3 PHA, 50/60HZ, tần số động cơ cũng có sẵn |
|
Loại lắp đặt |
Tiêu chuẩn: loại ngang. Loại dọc có sẵn cho bạn lựa chọn |
| Màu sắc | Tùy chỉnh, tiêu chuẩn RAL6011 |
|
N.W. của quạt không có động cơ |
1750 kg |
|
Kích thước đóng gói xấp xỉ. |
2.67*1.87*2.5m (dài*rộng*cao) |
Đặc điểm:
1. Môi trường truyền là sạch, không dầu và các tạp chất khác và không gây ô nhiễm.
2. Phạm vi dung tích và áp suất rộng cho ứng dụng
3. Sản phẩm có chứng nhận CE, ISO9001
4. Sản phẩm tùy chỉnh cho các yêu cầu lắp đặt khác nhau
5. Hiệu suất cao
Bảng thông số
| Mô hình | Đường kính cổng (MM) |
Tốc độ | Dung tích đầu vào (m3/phút) và công suất trục (KW) | |||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | |||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | |||||||
| vòng/phút | m3/phút | KW | m3/phút | KW | m3/phút | KW | m3/phút | KW | ||
| BK10027S | 300(12") | 850 | 73.94 | 40.13 | 70.86 | 49.65 | 68.50 | 59.18 | 66.51 | 68.71 |
| 1000 | 88.31 | 47.21 | 85.22 | 58.42 | 82.86 | 69.63 | 80.87 | 80.83 | ||
| 1150 | 102.7 | 54.29 | 99.59 | 67.18 | 97.22 | 80.07 | 95.23 | 92.96 | ||
| 1250 | 112.2 | 59.01 | 109.2 | 73.02 | 106.8 | 87.03 | 104.8 | 101.0 | ||
| 1400 | 126.6 | 66.09 | 123.5 | 81.78 | 121.2 | 97.48 | 119.2 | 113.2 | ||
| 1500 | 136.2 | 70.81 | 133.1 | 87.63 | 130.7 | 104.4 | 128.7 | 121.3 | ||
| Mô hình | Đường kính cổng (MM) |
Tốc độ | Dung tích đầu vào (m3/phút) và công suất trục (KW) | |||||||
| 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
| 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||
| 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||
| vòng/phút | m3/phút | KW | m3/phút | KW | m3/phút | KW | m3/phút | KW | ||
| BK10027S | 300(12") | 850 | 64.75 | 78.24 | 63.16 |
87.76 |
||||
| 1000 | 79.11 | 92.04 | 77.52 | 103.3 | ||||||
| 1150 | 93.47 | 105.8 | 91.89 | 118.7 | 90.43 | 131.6 | 89.07 | 144.5 | ||
| 1250 | 103.0 | 115.1 | 129.1 | 100.0 | 143.1 | 98.64 | 98.64 | 157.1 | ||
| 1400 | 117.4 | 128.9 | 115.8 | 144.6 | 114.4 | 160.2 | 113.0 | 175.9 | ||
| 1500 | 127.0 | 138.1 | 125.4 | 154.9 | 123.9 | 171.7 | ||||
Cấu trúc thân chính của quạt
|
Số |
Tên bộ phận |
Số lượng |
|
Số |
Tên bộ phận |
Số lượng |
|
Số |
Tên bộ phận |
Số lượng |
|
1 |
Chân đế |
2 |
|
9 |
Nắp đầu trái |
1 |
|
17 |
Bình dầu |
1 |
|
2 |
Bu lông lục giác |
4 |
|
10 |
Chốt tròn |
4 |
|
18 |
Bánh răng |
2 |
|
3 |
Phớt chống bụi |
1 |
|
11 |
Vỏ |
1 |
|
19 |
Then |
2 |
|
4 |
Bánh công tác dẫn động |
1 |
|
12 |
Phớt dầu |
4 |
|
20 |
Ống lót trục |
2 |
|
5 |
Vòng bi |
2 |
|
13 |
Nắp đầu phải |
1 |
|
21 |
Vòng bi |
2 |
|
6 |
Bánh công tác bị dẫn động |
2 |
|
14 |
Bu lông |
16 |
|
22 |
Tấm vòng bi |
2 |
|
7 |
Cốc bụi |
1 |
|
15 |
Van thông hơi |
1 |
|
23 |
Miếng đệm điều chỉnh |
vài |
|
8 |
Ống mỡ |
2 |
|
16 |
Bu lông |
8 |
|
24 |
Đai ốc từ tính |
1 |

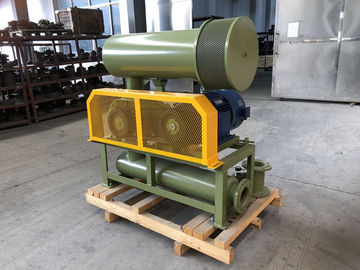

Bản vẽ lắp ráp bộ quạt
Phạm vi cung cấp tiêu chuẩn
1. quạt trục trần
2. van giảm áp
3. van một chiều dạng wafer (loại mỏng)
4. bộ giảm thanh đầu vào (có bộ lọc khí)
5. bộ giảm thanh đầu ra
6. đế chung (có nắp đai)
7. khớp nối mềm cao su và miếng đệm chống rung
8. puly động cơ
9. đồng hồ đo áp suất
10. dây đai V
11. bu lông, đai ốc và các bộ phận kết nối khác
12. động cơ điện
