Nguồn gốc: | Trung Quốc |
Hàng hiệu: | BK |
Chứng nhận: | ISO9001/ISO14001 |
Số mô hình: | YU-EG200 |
Số lượng đặt hàng tối thiểu: | 1 tập |
---|---|
Giá bán: | negotiable |
chi tiết đóng gói: | Xuất khẩu gỗ tiêu chuẩn |
Thời gian giao hàng: | 15 đến 30 ngày làm việc, phụ thuộc vào số lượng đặt hàng và đặc điểm kỹ thuật |
Khả năng cung cấp: | 20 bộ mỗi tháng |
Sức chứa: | 20,64-45,47m3 / phút | Áp suất chênh lệch xả: | 10-70KPA |
---|---|---|---|
Kích thước lỗ khoan: | DN200 (8) | Loại làm mát: | air |
Kiểu kết nối: | Đai lái xe | Vành đai và ròng rọc: | Khí sinh học, khí thải, vận chuyển trung bình nổ |
Làm nổi bật: | máy thổi khí tự nhiên,máy thổi Khối quay tròn |

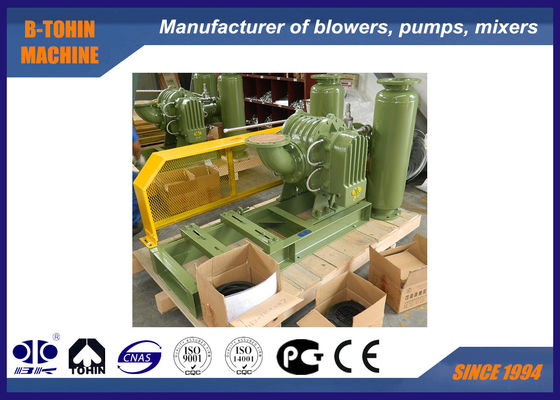

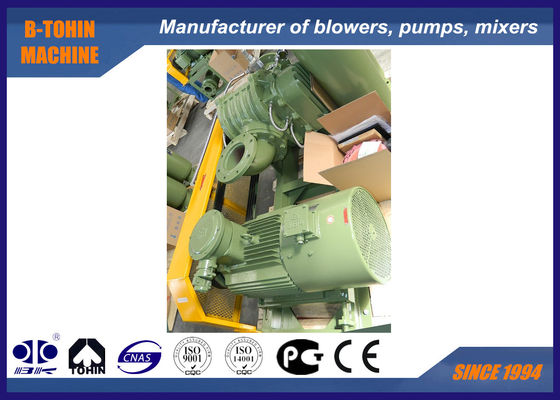

Máy thổi khí sinh học quay, máy thổi khí thải và dễ cháy, máy thổi khí loại rễ
Về YU-EG
Since established, B-Tohin has imported advanced technology and equipment, and developed new products constantly. Kể từ khi thành lập, B-Tohin đã nhập khẩu công nghệ và thiết bị tiên tiến, và liên tục phát triển các sản phẩm mới. Based on many years' experience in roots blower industry, B-Tohin developed a new product: YU-EG Roots blower, which has anti-corrosive coating PTFE on its inside over-current parts. Dựa trên kinh nghiệm nhiều năm trong ngành công nghiệp máy thổi rễ, B-Tohin đã phát triển một sản phẩm mới: Máy thổi rễ YU-EG, có lớp phủ chống ăn mòn PTFE ở bên trong các bộ phận quá dòng của nó. It is applicable to deliver special gas, such as bio gas, acid gas, alkali gas and other waste gas. Nó được áp dụng để cung cấp khí đặc biệt, như khí sinh học, khí axit, khí kiềm và khí thải khác.
Thông số kỹ thuật
Mô hình |
YU-EG200 |
Công suất không khí |
20,64-45,47m3/ phút |
Áp suất chênh lệch xả |
10-70KPA |
Tốc độ quay |
850-1400rpm |
Lượng nước làm mát |
20 l / phút |
Loại động cơ |
15-75KW 380/400/410 / 440V, 3PHASES, 50 / 60HZ, loại động cơ chống cháy nổ |
Thương hiệu xe máy |
Tiêu chuẩn: Động cơ Siemens Beide hoặc Wannan Động cơ Siemens và ABB cho lựa chọn của bạn |
Loại cài đặt |
Tiêu chuẩn: loại dọc |
Máy thổi không có động cơ |
850kg |
Kích thước đóng gói xấp xỉ. |
2,15 * 1,6 * 1,7m (chiều dài * chiều rộng * chiều cao) |
Bảng thông số
Mô hình |
Cảng Dia (mm) |
Công suất đầu vào (m3 / phút) và công suất trục (kW) dưới áp suất khác nhau |
Làm mát Nước |
||||||||
Tốc độ vòng / phút |
0,1kgf / cm2 | 0,2kgf / cm2 | 0,3kgf / cm2 | 0,4kgf / cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
0,01Mpa | 0,02Mpa | 0,03Mpa | 0,04Mpa | ||||||||
m3 / phút | KW | m3 / phút | KW | m3 / phút | KW | m3 / phút | KW | ||||
YU-EG 200 |
200 (8 ") | 850 | 26,13 | 10,03 | 24,55 | 14,96 | 23,35 | 19,58 | 22,33 | 22,19 | 20 |
1000 | 31,40 | 11,81 | 29,82 | 17,60 | 28,63 | 23.04 | 27,61 | 26.11 | |||
1150 | 36,68 | 13,58 | 35.10 | 20,24 | 33,90 | 26,50 | 32,88 | 30,03 | |||
1250 | 40,20 | 14,76 | 38,61 | 22:00 | 37,42 | 28,80 | 36,40 | 32,64 | |||
1400 | 45,47 | 16,53 | 43,89 | 24,63 | 42,69 | 32,26 | 41,67 | 36,55 |
Mô hình |
Cảng Dia (mm) |
Công suất đầu vào (m3 / phút) và công suất trục (kW) dưới áp suất khác nhau |
Làm mát Nước |
||||||||
Tốc độ vòng / phút |
0,5kgf / cm2 | 0,6kgf / cm2 | 0,7kgf / cm2 | 0,8kgf / cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
0,05Mpa | 0,06Mpa | 0,07Mpa | 0,08Mpa | ||||||||
m3 / phút | KW | m3 / phút | KW | m3 / phút | KW | m3 / phút | KW | ||||
YU-EG 200 |
200 (8 ") | 850 | 21,45 | 27,25 | 20,64 | 32,31 | 20 | ||||
1000 | 26,73 | 32,06 | 25,92 | 38,01 | 25,18 | 43,96 | |||||
1150 | 32,00 | 36,87 | 31,19 | 43,71 | 30,45 | 50,55 | |||||
1250 | 35,52 | 40,07 | 34,71 | 47,51 | 33,97 | 54,94 | |||||
1400 | 40,79 | 44,88 | 39,98 | 53,21 | 39,25 | 61,54 |
Danh sách vật liệu
Không. |
Tên một phần |
Số lượng |
Nguyên vật liệu |
|
Không. |
Tên một phần |
Số lượng |
Nguyên vật liệu |
1 |
Hình trụ |
1 |
HT200 |
|
17 |
Lỗ chốt |
4 |
|
2 |
Ổ đĩa cuối |
1 |
HT200 |
|
18 |
Bánh răng cuối |
1 |
HT200 |
3 |
Hệ thống làm mát |
|
|
|
19 |
Mỡ bôi trơn |
2 |
45 # |
4 |
Khớp để bôi trơn |
4 |
đồng |
|
20 |
Đai ốc tròn |
2 |
45 # |
5 |
Phốt gas |
số 8 |
PTFE |
|
21 |
Con dấu dầu |
2 |
Chi cục Kiểm lâm |
6 |
Con dấu dầu |
4 |
Chi cục Kiểm lâm |
|
22 |
Vòng chữ O |
2 |
Chi cục Kiểm lâm |
7 |
Lái bánh công tác |
1 |
QT500 |
|
23 |
Thiết bị vát bên trong |
2 |
20CrMnTi |
số 8 |
Vòng chữ O |
số 8 |
Chi cục Kiểm lâm |
|
24 |
Kẹp hạt |
2 |
45 # |
9 |
Con dấu dầu |
1 |
Chi cục Kiểm lâm |
|
25 |
Cổ áo bên phải |
2 |
45 # |
10 |
Ổ đỡ trục |
2 |
GCr15 |
|
26 |
Nắp bể dầu |
1 |
HT200 |
11 |
Chìa khóa |
1 |
45 # |
|
27 |
Bộ đo mức dầu |
1 |
nhựa |
12 |
Vỏ bánh công tác |
1 |
45 # |
|
28 |
Mùa xuân bướm |
2 |
65 triệu |
13 |
Nhảy vòng |
2 |
65 triệu |
|
29 |
Dừng máy giặt |
2 |
Quý 2 |
14 |
Bánh công tác |
|
QT500 |
|
30 |
Ổ cắm từ tính |
1 |
|
15 |
Vỏ bánh công tác |
1 |
45 # |
|
31 |
Ổ đỡ trục |
2 |
GCr15 |
16 |
Vòng chữ O |
2 |
Chi cục Kiểm lâm |
|
32 |
Trục tay áo |
4 |
45 # |
Lắp ráp bản vẽ của gói quạt gió
Tiêu chuẩn cung cấp phạm vi
1. máy thổi trục
2. van giảm áp chân không
3. kiểm tra van
4. Bộ giảm thanh đầu vào bằng thép không gỉ (có bộ lọc)
5. giảm thanh xả thép không gỉ
6. cơ sở công cộng (có nắp đai)
7. thép không gỉ linh hoạt khớp và sốc pad
8. ròng rọc
9. đồng hồ đo áp suất
10. thắt lưng
11. bu lông và đai ốc và các bộ phận kết nối khác
12. xe máy
