Nhà sản xuất chuyên nghiệp của nhiều loại máy thổi

|
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | BK |
| Chứng nhận: | ISO9001/ISO14001 |
| Số mô hình: | YU-EG80 |
| Số lượng đặt hàng tối thiểu: | 1 tập |
|---|---|
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Xuất khẩu gỗ tiêu chuẩn |
| Thời gian giao hàng: | 15 đến 30 ngày làm việc, phụ thuộc vào số lượng đặt hàng và đặc điểm kỹ thuật |
| Khả năng cung cấp: | 20 bộ mỗi tháng |
| Dung tích: | 3,84-11,59m3/phút | Xả áp suất chênh lệch: | 10-80KPA |
|---|---|---|---|
| Kích thước lỗ: | DN80 (3 ”) | Loại làm mát: | Nước |
| Loại kết nối: | Đai lái xe | đai và ròng rọc: | Vận chuyển khí sinh học, khí thải, chất nổ |
| Tốc độ: | 850-1650 vòng/phút | Động cơ điện: | 7,5-11/15-18,5KW |
| Nền móng: | 6-M12*220 | Cân nặng: | 290 kg |
| Làm nổi bật: | máy thổi khí chôn lấp,máy thổi khí tự nhiên |
||

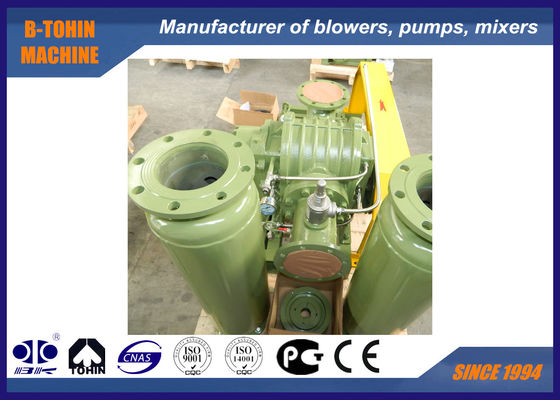

Quạt gió Lobe Rotary Biogas, chống ăn mòn, quạt gió vận chuyển khí dễ cháy
Đặc điểm
1. Cấu trúc nhỏ gọn, cửa vào và cửa ra cùng cấu tạo, nhiều cách lắp đặt
2. Cấu trúc tích hợp của cánh quạt và trục, có thể tránh được khuyết điểm của loại tách rời.
3. Cấu trúc làm mát bằng nước có thể cải thiện điều kiện làm việc của ổ trục và kéo dài tuổi thọ.
4. Phun lớp phủ đặc biệt (PTFE) với khả năng chống ăn mòn tốt và dính vào cánh quạt và các bộ phận tiếp xúc với chất lỏng.
5. Quạt gió được thiết kế để vận chuyển môi chất đặc biệt là axit, kiềm và các loại khí ăn mòn khác.
Thông số kỹ thuật
|
Model |
YU-E80 |
|
Lưu lượng khí |
3.84-11.59m3/phút |
|
Áp suất chênh lệch xả |
10-80KPA |
|
Tốc độ quay |
850-1650rpm |
|
Lượng nước làm mát |
8 l/phút |
|
Loại động cơ |
7.5-11/15-18.5KW 380/400/415/440V, 3PHA, 50/60HZ, động cơ chống cháy nổ |
|
Nhãn hiệu động cơ |
Tiêu chuẩn: Động cơ Siemens Beide hoặc Wannan Động cơ Siemens và ABB cho tùy chọn của bạn |
|
Loại lắp đặt |
Tiêu chuẩn: loại dọc |
|
Khối lượng tịnh của quạt gió không có động cơ |
290kg |
|
Kích thước đóng gói Xấp xỉ. |
1.55*1.0*1.35m (dài*rộng*cao) |
Bảng thông số
| Model |
Đường kính cổng (mm) |
Công suất đầu vào (m3/phút) và công suất trục (kW) dưới áp suất khác nhau |
Làm mát nước |
||||||||
| Tốc độ rpm |
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | ||||||||
| m3/phút | KW | m3/phút | KW | m3/phút | KW | m3/phút | KW | ||||
|
YU-EG 80 |
80(3") | 850 | 5.44 | 1.69 | 4.97 | 3.01 | 4.63 | 3.98 | 4.33 | 4.97 | 8 |
| 1000 | 6.59 | 1.99 | 6.13 | 3.54 | 5.78 | 4.69 | 5.48 | 5.85 | |||
| 1150 | 7.74 | 2.29 | 7.28 | 4.08 | 6.93 | 5.39 | 6.63 | 6.72 | |||
| 1250 | 8.51 | 2.49 | 8.05 | 4.43 | 7.70 | 5.86 | 7.40 | 7.31 | |||
| 1400 | 9.66 | 2.79 | 9.20 | 4.96 | 8.86 | 6.56 | 8.56 | 8.19 | |||
| 1500 | 10.43 | 2.98 | 9.97 | 5.32 | 9.63 | 7.03 | 9.33 | 8.77 | |||
| 1650 | 11.59 | 3.28 | 11.12 | 5.85 | 10.78 | 7.73 | 10.48 | 9.65 | |||
| Model |
Đường kính cổng (mm) |
Công suất đầu vào (m3/phút) và công suất trục (kW) dưới áp suất khác nhau |
Làm mát nước |
||||||||
| Tốc độ rpm |
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
| 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
| 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||||
| m3/phút | KW | m3/phút | KW | m3/phút | KW | m3/phút | KW | ||||
| YU-EG80 | 80(3") | 850 | 4.07 | 6.12 | 3.84 | 7.28 | 8 | ||||
| 1000 | 5.23 | 7.20 | 5.00 | 8.56 | 4.77 | 9.65 | 4.58 | 10.94 | |||
| 1150 | 6.38 | 8.28 | 6.15 | 9.84 | 5.93 | 11.09 | 5.74 | 12.59 | |||
| 1250 | 7.15 | 9.01 | 6.92 | 10.70 | 6.70 | 12.06 | 6.50 | 13.68 | |||
| 1400 | 8.30 | 10.09 | 8.07 | 11.98 | 7.85 | 13.51 | 7.66 | 15.32 | |||
| 1500 | 9.07 | 10.81 | 8.84 | 12.84 | 8.62 | 14.47 | 8.43 | 16.42 | |||
| 1650 | 10.23 | 11.89 | 9.99 | 14.12 | 9.77 | 15.92 | 9.58 | 18.06 | |||
Cấu trúc thân chính của quạt gió

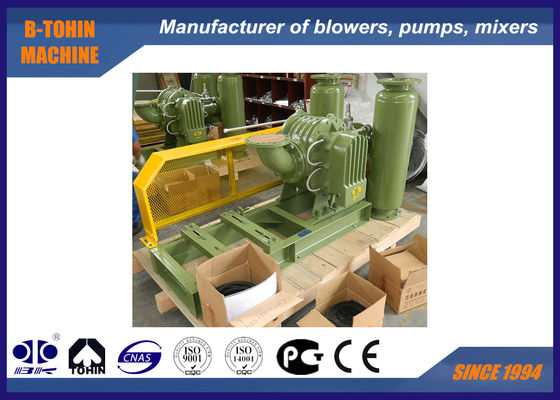

Bản vẽ lắp ráp của gói quạt gió
Cung cấp tiêu chuẩn của phạm vi
1. quạt gió trục
2. van giảm áp chân không
3. van một chiều
4. bộ giảm thanh đầu vào (có bộ lọc)
5. bộ giảm thanh xả
6. đế chung (có nắp đậy dây đai)
7. khớp nối linh hoạt bằng cao su và tấm chống sốc
8. ròng rọc
9. đồng hồ đo áp suất
10. dây đai
11. bu lông và đai ốc và các bộ phận kết nối khác
12. động cơ
