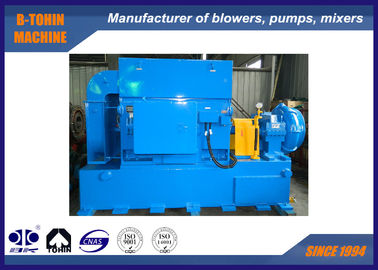

15000m3/h 400KW Single Stage Industrial Centrifugal Blowers with Arero metal impeller

Thông tin chi tiết sản phẩm:

Place of Origin:	China
Hàng hiệu:	BK
Chứng nhận:	ISO9001/ISO14001
Model Number:	GS250-1.75

Thanh toán:

Minimum Order Quantity:	1 set
Giá bán:	Có thể đàm phán
Packaging Details:	Export standard wooden case
Delivery Time:	20-40 working days, depends on order amount and specification
Payment Terms:	L/C, T/T
Supply Ability:	10 SETS per month

Tiếp xúc

Chi tiết sản phẩm

Khả năng không khí:	250m3/phút	Xả áp suất chênh lệch:	75Kpa
Công suất động cơ:	400kw	Khoan xả:	DN400(14”)
Loại làm mát:	Nước	Loại điều khiển:	Khớp nối
Làm nổi bật:	high speed centrifugal blower , industrial fans blowers

Quạt ly tâm một cấp, 15000m3/h, 400KW, cánh quạt kim loại Arero

Giới thiệu về GS

Quạt ly tâm tốc độ cao một cấp là sản phẩm mới được thiết kế bởi B-Tohin Machine. Hiệu suất khí động học và thiết kế cấu trúc của dòng sản phẩm này đã đạt đến trình độ tiên tiến

của các sản phẩm tương tự trong và ngoài nước. Các quạt được sử dụng rộng rãi trong xử lý nước thải, luyện kim,

lò hơi tầng sôi tuần hoàn trong nhà máy điện, khử lưu huỳnh khí thải, dược phẩm,

máy tăng áp khí và các ứng dụng khác.

Thông số kỹ thuật

Mã hiệu	GS250-1.75
Áp suất chênh lệch xả	75KPA
Công suất động cơ	400KW
Lưu lượng khí	250m3/phút
Loại động cơ	380/400/415/440V/6KV/10KV, 3 PHA, 50/60HZ

Ứng dụng

a. Đối với ngành Xi măng: quạt vận chuyển xi măng, thông gió, v.v.
b. Đối với Hệ thống xử lý nước thải: quạt sục khí, quạt rửa ngược, v.v.
c. Đối với Vận chuyển khí nén: để vận chuyển các vật liệu dạng bột, như bột mì, xi măng, cát, ngũ cốc, v.v.
d. Đối với Thu gom bụi, làm sạch bụi, thông gió trong một số nhà máy, bệnh viện, tòa nhà, v.v.
e. Đối với Nhà máy điện: vận chuyển khí, tăng oxy, thông gió, làm sạch bụi, v.v.

Công nghệ chính

1. Thiết bị cánh dẫn hướng lối vào

vị trí — — phía trước cánh quạt
Chức năng — — Không chỉ để điều chỉnh lưu lượng quạt trong phạm vi 45% - 100%, mà còn để đảm bảo quạt đạt hiệu suất cao nhất trong phạm vi điều chỉnh của nó, đặc biệt khi các thông số vận hành sai lệch so với dữ liệu thiết kế (nhiệt độ thấp hoặc áp suất thấp).
Điều chỉnh — — hoạt động tự động hoặc thủ công bằng cách nhấp vào màn hình cảm ứng trên hộp điều khiển quạt. Dưới hoạt động tự động, cánh dẫn hướng lối vào được điều chỉnh bằng bộ truyền động điện theo tỷ lệ cài đặt sau khi nhận tín hiệu 4-20mA DC, trong khi dưới hoạt động thủ công hoặc điều kiện bảo trì, cánh được điều chỉnh thủ công.

2. Thiết kế volute trưởng thành

Hiệu suất khí động học đáng tin cậy, hiệu suất cao, hiệu suất đa biến 85%.

3. Cánh quạt hiệu suất cao

Đường cong cho cánh quạt được chọn lặp lại để mô phỏng điều kiện làm việc trên máy tính và phù hợp hơn với lưu lượng khí thực tế.
Được làm bằng hợp kim nhôm hàng không hoặc thép không gỉ, cánh mở cong về phía sau (góc nghiêng nhỏ nhất là 6 độ), bề mặt được gia công tinh xảo.

4. Cấu trúc hộp số tăng tốc và ổ trục có độ tin cậy cao

Hộp số có cấu trúc chia ngang, vỏ volute nối với vỏ dưới và tách rời khỏi vỏ trên, nhờ đó rút ngắn thời gian cần thiết để tháo nắp hộp.
Trục tốc độ cao áp dụng công nghệ đĩa đẩy cứng, hiệu suất cao và tổn thất cơ học thấp được xác nhận bằng tiếp xúc đường thẳng.
Ổ trục hình elip (lệch) được sử dụng cho bánh răng lớn, ổ trục nghiêng cho bánh răng tốc độ cao.
Trục quạt và bánh răng được làm bằng thép rèn đã qua xử lý nhiệt và được mài chính xác. Mọi tốc độ tới hạn ngang đều nằm trong phạm vi ±15% so với tốc độ bình thường, và tốc độ cộng hưởng xoắn nằm trong phạm vi ±10% so với tốc độ chạy, tất cả các bộ phận quay đều được cân bằng động.
Bánh răng tăng tốc là loại bánh răng nghiêng trục song song với bánh răng nhỏ và trục quay tích hợp.
Được làm bằng thép hợp kim rèn tôi bề mặt và được mài chính xác, chỉ số dịch vụ của bánh răng ít nhất là 1,8.

5. Truyền động bánh răng có độ chính xác cao

Sử dụng bánh răng có cấp chất lượng cao hơn
Cấp độ chính xác của bánh răng được ổn định ở ISO1328 5~4
Cấp độ chính xác có thể đạt 3.
Cấp độ chính xác tương đương với tiêu chuẩn AGMA hoặc DIN

6. Kết nối giữa cánh quạt và trục tốc độ cao

Áp dụng kiểu kết nối then thẳng (chốt) và trục tam giác
Công suất cao nhất có thể truyền đạt đạt 3.000 kW.
Thuận tiện trong việc lắp ráp và tháo rời mà không làm hỏng các bộ phận

7. Phớt hiệu suất cao

Vật liệu của phớt là hợp kim có kết cấu mềm. (sử dụng phớt xoắn ốc)
Chức năng đáng tin cậy, tuổi thọ cao
Không có vấn đề rò rỉ
Chi phí bảo trì thấp, thuận tiện khi thay thế
Tiêu thụ năng lượng giảm do không có ma sát

Kết quả vận hành

Đặc điểm nổi bật nhất của quạt GS là hiệu quả năng lượng.

Từ ngày 1 tháng 3 năm 2009, chúng tôi đã bắt đầu chạy thử một quạt (Mã hiệu: GS160) tại Nhà máy xử lý nước thải Qiting.

So với hai quạt Roots có công suất mỗi quạt 80m3/phút và công suất động cơ 132kW hoạt động trước đó, mỗi tháng tiết kiệm được 30000 RMB sau khi sử dụng Quạt ly tâm tốc độ cao một cấp GS, mặc dù nó không hoạt động ở tải đầy.

An toàn và Tiện lợi hơn

Điều khiển hoàn toàn tự động với mọi sự cố được ghi lại, thuận tiện hơn cho người vận hành

Độ ồn thấp

15000m3/h 400KW Single Stage Industrial Centrifugal Blowers with Arero metal impeller 6

Bản vẽ lắp ráp bộ quạt
15000m3/h 400KW Single Stage Industrial Centrifugal Blowers with Arero metal impeller 8
Phạm vi cung cấp tiêu chuẩn

1. Thân chính quạt
2. Cánh dẫn hướng lối vào
3. Bộ giảm âm lối vào
4. Khớp nối mềm bằng thép không gỉ
5. Hộp số tốc độ cao
7. Van xả
8. Van một chiều
9. Khung đế
10. Hệ thống bôi trơn
11. Hộp điều khiển PLC
12. Động cơ
