Place of Origin: | China |
Hàng hiệu: | BK |
Chứng nhận: | ISO9001/ISO14001 |
Số mô hình: | YU-EG100 |
Minimum Order Quantity: | 1 set |
---|---|
Giá bán: | Negotiable |
Packaging Details: | Export standard wooden case |
Delivery Time: | 15 to 30 working days, depends on order amount and specification |
Supply Ability: | 20 SETS per month |
Sức chứa: | 4,29-9,81m3 / phút | Áp suất chênh lệch xả: | 10-70KPA |
---|---|---|---|
Kích thước lỗ khoan: | DN100 (4) | Loại làm mát: | air |
Kiểu kết nối: | Đai lái xe | Vành đai và ròng rọc: | Khí sinh học, khí thải, vận chuyển trung bình nổ |
Biện pháp chống ăn mòn: | Cánh quạt và vỏ bên trong bề mặt với lớp phủ PTFE | ||
Điểm nổi bật: | landfill gas blower,natural gas blower |

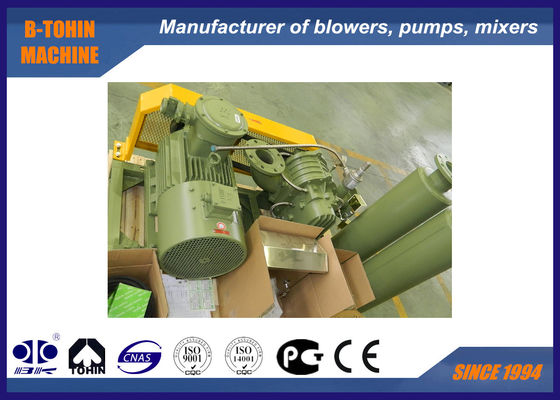

Máy thổi khí sinh học dễ cháy, kiềm và khí than với lớp phủ PTFE
Đặc trưng
1. Cấu trúc nhỏ gọn, đầu vào và đầu ra cùng một cấu trúc, các loại kiểu lắp đặt
2. Cấu trúc tích hợp của bánh công tác và trục, ổn định hơn trong hoạt động
3. Cấu trúc làm mát bằng nước có thể cải thiện điều kiện làm việc của ổ trục tránh tăng nhiệt độ.
4. Phun lớp phủ đặc biệt (PTFE) với khả năng chống ăn mòn tốt và dính vào bánh công tác và các bộ phận tiếp xúc với dòng chảy.
5. Blower được thiết kế để ứng dụng môi trường đặc biệt của axit, kiềm và khí ăn mòn khác.
Thông số kỹ thuật
Mô hình |
YU-EG100 |
Công suất không khí |
4,29-9,81m3/ phút |
Áp suất chênh lệch xả |
10-70KPA |
Tốc độ quay |
1000-1600 vòng / phút |
Lượng nước làm mát |
10 l / phút |
Loại động cơ |
2.2-18.5KW 380/400/410 / 440V, 3PHASES, 50 / 60HZ, loại động cơ chống cháy nổ |
Thương hiệu xe máy |
Tiêu chuẩn: Động cơ Siemens Beide hoặc Wannan Động cơ Siemens và ABB cho lựa chọn của bạn |
Loại cài đặt |
Tiêu chuẩn: loại dọc |
Máy thổi không có động cơ |
255kg |
Kích thước đóng gói xấp xỉ. |
1,45 * 1,0 * 1,35m (chiều dài * chiều rộng * chiều cao) |
Bảng thông số
Mô hình |
Cảng Dia (mm) |
Công suất đầu vào (m3 / phút) và công suất trục (kW) dưới áp suất khác nhau |
Làm mát Nước |
||||||||
Tốc độ vòng / phút |
0,1kgf / cm2 | 0,2kgf / cm2 | 0,3kgf / cm2 | 0,4kgf / cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
0,01Mpa | 0,02Mpa | 0,03Mpa | 0,04Mpa | ||||||||
m3 / phút | KW | m3 / phút | KW | m3 / phút | KW | m3 / phút | KW | ||||
YU-EG 100 |
100 (4 ") | 1000 | 5,75 | 1,78 | 5,33 | 2,98 | 5,01 | 4,52 | 4,74 | 5.19 | 10 |
1150 | 6,77 | 2.04 | 6,35 | 3,43 | 6.02 | 5,20 | 5,75 | 5,97 | |||
1250 | 7,44 | 2,22 | 7,02 | 3,73 | 6,70 | 5,65 | 6,43 | 6,49 | |||
1350 | 8,12 | 2,40 | 7,70 | 4.03 | 7,37 | 6.11 | 7.10 | 7,01 | |||
1500 | 9,13 | 2,66 | 8,71 | 4,47 | 8,39 | 6,78 | 8,12 | 7,79 | |||
1600 | 9,81 | 2,84 | 9,39 | 4,77 | 9.06 | 7,24 | 8,79 | 8,31 |
Mô hình |
Cảng Dia (mm) |
Công suất đầu vào (m3 / phút) và công suất trục (kW) dưới áp suất khác nhau |
Làm mát Nước |
||||||||
Tốc độ vòng / phút |
0,5kgf / cm2 | 0,6kgf / cm2 | 0,7kgf / cm2 | 0,8kgf / cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
0,05Mpa | 0,06Mpa | 0,07Mpa | 0,08Mpa | ||||||||
m3 / phút | KW | m3 / phút | KW | m3 / phút | KW | m3 / phút | KW | ||||
YU-EG 100 |
100 (4 ") | 1000 | 4,50 | 6,39 | 4,29 | 7,58 | 10 | ||||
1150 | 5,52 | 7,34 | 5,31 | 8,72 | 5.10 | 9,83 | |||||
1250 | 6.19 | 7,98 | 5,98 | 9,47 | 5,78 | 10,69 | |||||
1350 | 6,87 | 8,62 | 6,66 | 10,23 | 6,45 | 11,55 | |||||
1500 | 7,88 | 9,58 | 7,67 | 11,37 | 7,47 | 12.83 | |||||
1600 | 8,56 | 10,22 | 8,35 | 12,13 | 8,14 | 13,68 |
Cấu trúc thân quạt gió
Lắp ráp bản vẽ của gói quạt gió
Tiêu chuẩn cung cấp phạm vi
1. máy thổi trục
2. van giảm áp chân không
3. kiểm tra van
4. Bộ giảm thanh đầu vào (có bộ lọc)
5. xả giảm thanh
6. cơ sở công cộng (có nắp đai)
7. cao su linh hoạt khớp và đệm sốc
8. ròng rọc
9. đồng hồ đo áp suất
10. thắt lưng
11. bu lông và đai ốc và các bộ phận kết nối khác
12. xe máy
