Nhà sản xuất chuyên nghiệp của nhiều loại máy thổi

|
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | BK |
| Chứng nhận: | ISO9001/ISO14001/CE |
| Số mô hình: | BKW5003 |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Vỏ gỗ tiêu chuẩn xuất khẩu |
| Thời gian giao hàng: | 10 đến 20 ngày làm việc, phụ thuộc vào số lượng đặt hàng và đặc điểm kỹ thuật |
| Điều khoản thanh toán: | L / C, T / T |
| Khả năng cung cấp: | 100 bộ mỗi tháng |
| Name: | Roots Rotary Lobe Blower | Type: | Positive Displacement Roots Type, three lobes |
|---|---|---|---|
| Air capacity: | 2.53-6.21 m³/min | Discharge differential pressure: | 60-100KPA |
| Motor power: | 5.5-7.5/11-15 KW | Discharge bore: | DN65(2.5”) |
| Driven type: | motor driven, connected by belt and pulley | Installation type: | Vertical, horizontal available also |
| Làm nổi bật: | máy thổi thùy phân bón,máy thổi thùy thép,máy thổi loại thùy 60kpa |
||

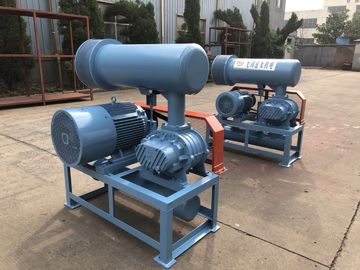

Quạt thổi thùy rô-to khí, DN65, áp suất tối đa 100KPA, quạt thổi khí
Giới thiệu về BKW
Quạt thổi roots dòng BKW kế thừa thiết kế của dòng BK. Nó sử dụng làm mát bằng nước trong nắp ổ bi, điều này
có thể giảm nhiệt độ của ổ bi để kéo dài tuổi thọ của ổ bi và cho phép ứng dụng áp suất cao hơn.
Thông số kỹ thuật
Model
|
Đường kính cổng (MM) |
65 (2.5") |
|
2.53-6.21m |
3/phútKW |
|
60-100KPA |
Tốc độ quay |
|
1000-2000rpm |
Lượng nước làm mát |
|
4 L/phút |
Loại động cơ |
|
5.5-7.5/11-15KW |
380/400/415/440V, 3PHA, 50/60HZ |
|
Tiêu chuẩn: Động cơ Siemens Beide hoặc Wannan |
Động cơ Siemens và ABB cho tùy chọn của bạn |
|
Tiêu chuẩn: Kiểu nằm ngang. |
Kiểu dọc có sẵn cho tùy chọn của bạn |
|
181kg |
Kích thước đóng gói Xấp xỉ. |
|
Thùng đóng gói cho quạt thổi: 1.3*0.95*0.75m (D*R*C) |
Thùng đóng gói cho phụ kiện quạt thổi: 1.21*0.53*0.47m (D*R*C) Tính năng |
1. Loại cải tiến của dòng BK để đạt được áp suất cao hơn
2. Nhiệt độ tăng cao xảy ra khi vận hành áp suất cao, hệ thống làm mát bằng nước sẽ giải quyết vấn đề và bảo vệ ổ trục.
Bảng thông số
Model
| Đường kính cổng (MM) | Tốc độ | Lưu lượng khí vào (m3/phút) và công suất trục (KW)(m | 3/phút0.6kgf/cm | |||||||||||
| 2O | 2O | 2O | 2O | 2O |
Nước 6000mmH |
|||||||||
| 2O0.06Mpa | 2O0.06Mpa | 2O0.06Mpa | 2O0.06Mpa | 2O0.06Mpa | ||||||||||
| 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | rpm | ||||||||||
| m | 3/phútKW | L/phút | 3/phútKW | L/phút | 3/phútKW | L/phút | 3/phútKW | L/phút | 3/phútKW | L/phút | BKW5003 | |||
| 65 (2.5") | 1000 | 2.31 | 4.59 | 2.18 | 5.45 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1150 | ||
| 2.89 | 5.28 | 2.76 | 6.27 | 2.65 | 7.07 | 2.53 | 7.87 | 1500 | 1500 | |||||
| 3.28 | 5.74 | 3.15 | 6.81 | 3.04 | 7.68 | 2.92 | 8.55 | 1500 | 1500 | |||||
| 3.67 | 6.19 | 3.54 | 7.36 | 3.43 | 8.30 | 3.31 | 9.24 | 1500 | 1500 | |||||
| 4.26 | 6.88 | 4.13 | 8.17 | 4.01 | 9.22 | 3.90 | 10.26 | 3.79 | 11.30 | 1600 | ||||
| 4.65 | 7.34 | 4.52 | 8.72 | 4.40 | 9.83 | 4.29 | 10.95 | 4.18 | 12.06 | 1750 | ||||
| 5.23 | 8.03 | 5.10 | 9.54 | 4.99 | 10.75 | 4.87 | 11.97 | 4.77 | 13.19 | 1850 | ||||
| 5.62 | 8.49 | 5.50 | 10.08 | 5.38 | 11.37 | 5.27 | 12.66 | 5.16 | 13.94 | 2000 | ||||
| 6.21 | 9.18 | 6.08 | 10.90 | 5.96 | 12.29 | 5.85 | 13.68 | 5.75 | 15.07 | Cấu trúc thân chính của quạt thổi | ||||
Hướng dòng chảy của nước làm mát
Bản vẽ lắp ráp của gói quạt thổi

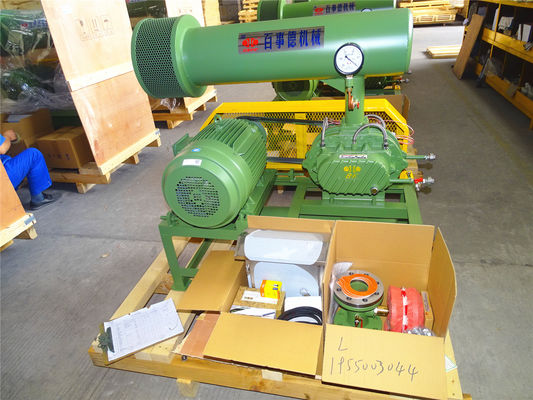

Phạm vi cung cấp tiêu chuẩn
1. quạt trục
2. bộ giảm thanh đầu vào (có bộ lọc không khí)
3. bộ giảm thanh đầu ra
4. van xả
5. van kiểm tra
6. khớp nối linh hoạt
7. đồng hồ đo áp suất
8. ròng rọc
9. V-belt
10. nắp đậy dây curoa
11. đế quạt thổi
12. động cơ điện
Để biết thêm chi tiết thương mại và kỹ thuật, vui lòng liên hệ với chúng tôi.
