Nhà sản xuất chuyên nghiệp của nhiều loại máy thổi

|
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | BK |
| Chứng nhận: | ISO9001/ISO14001/CE |
| Số mô hình: | BKW8024 |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Vỏ gỗ tiêu chuẩn xuất khẩu |
| Thời gian giao hàng: | 5 đến 20 ngày làm việc, tùy thuộc vào số lượng đặt hàng và đặc điểm kỹ thuật |
| Điều khoản thanh toán: | L / C, T / T |
| Khả năng cung cấp: | 50 bộ mỗi tháng |
| Tên: | Máy thổi thùy quay Roots | Kiểu: | Loại Rễ chuyển vị dương, ba thùy |
|---|---|---|---|
| Khả năng không khí: | 31,89-50,67 m³/phút | Xả áp suất chênh lệch: | 60-80kpa |
| Công suất động cơ: | 22-90W | Khoan xả: | DN200(8”) |
| Loại điều khiển: | Động cơ điều khiển, được kết nối bởi vành đai và ròng rọc | Kiểu cài đặt: | ngang, dọc cũng có sẵn |
| Làm nổi bật: | Máy thổi rễ 3600m3 / giờ,Máy thổi quay rễ,máy thổi rễ quay |
||

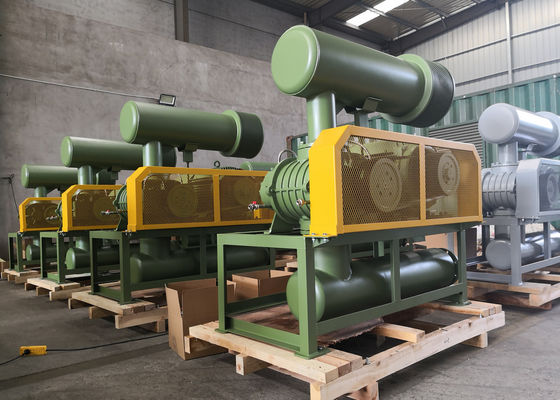

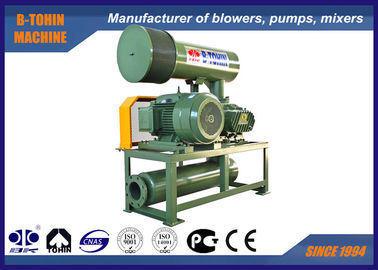

Máy thổi khí cánh quạt gang, công suất 3600m3/giờ
Máy thổi khí Roots là một loại máy thổi khí thể tích, trong đó lưu lượng khí và số vòng quay có tỷ lệ nhất định. Mỗi vòng quay của máy thổi khí ba cánh quạt cần ba lần hút và xả khí so với máy thổi khí hai cánh quạt. So với máy thổi khí hai cánh quạt, máy thổi khí ba cánh quạt có đặc điểm là độ rung khí thấp và hoạt động ổn định hơn.
Nó có hai cánh quạt trên hai ổ trục song song. Có những khoảng trống rất nhỏ giữa các cánh quạt, vỏ hình elip và mỗi cánh quạt. Sự quay đều theo chiều ngược nhau của các cánh quạt làm cho một lượng không khí nhất định được bao quanh bởi vỏ và cánh quạt được vận chuyển từ phía hút sang phía xả.
Thông số kỹ thuật
Mẫu mã | BKW8024S |
Lưu lượng khí | 31,89-50,67m3/phút |
Áp suất chênh lệch xả | 60-80KPA |
Tốc độ quay | 800-1100 vòng/phút |
Lưu lượng nước làm mát | 15 L/phút |
Loại động cơ | 22-90KW |
Loại lắp đặt | Tiêu chuẩn: loại ngang. |
Trọng lượng tịnh của máy thổi khí không có động cơ | 800kg |
Kích thước đóng gói xấp xỉ | 2,28*1,51*2,45m (D*R*C) |
Đặc điểm
1. Đường cong cánh quạt được cải tiến giúp tiết kiệm năng lượng 15 đến 25%
2. Máy thổi khí Roots BKW có hiệu suất làm kín tốt nhờ sử dụng vật liệu làm kín cao su flo.
3. Độ chính xác bánh răng là cấp năm, và các bộ phận chính được gia công CNC để đảm bảo hoạt động trơn tru.
4. Độ rung thấp do cân bằng động chính xác.
5. Không khí được vận chuyển sạch sẽ, không có dầu hoặc bụi.
Bảng thông số
| Mẫu mã | Tốc độ | Lưu lượng đầu vào (m3/phút) và công suất trục (KW) | Làm mát | |||||
| 0,6kgf/cm2 | 0,7kgf/cm2 | 0,8kgf/cm2 | Nước | |||||
| 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||
| 0,06Mpa | 0,07Mpa | 0,08Mpa | ||||||
| vòng/phút | m3/phút | KW | m3/phút | KW | m3/phút | KW | L/phút | |
| BKW8024S | 800 | 33,69 | 46,25 | 32,76 | 51,61 | 31,89 | 56,97 | 15 |
| Đường kính cổng: 200 (8") | 850 | 36,52 | 49,14 | 35,59 | 54,84 | 34,72 | 60,53 | |
| 900 | 39,35 | 52,03 | 38,42 | 58,06 | 37,56 | 64,09 | ||
| 1000 | 45,01 | 57,82 | 44,08 | 64,51 | 43,22 | 71,21 | ||
| 1100 | 50,67 | 63,60 | 49,74 | 70,96 | 48,88 | 78,33 | ||
Cấu trúc thân máy thổi khí
Hướng dòng chảy của nước làm mát
Bản vẽ lắp ráp bộ máy thổi khí
Phạm vi cung cấp tiêu chuẩn
1. Máy thổi khí trục
2. Bộ giảm âm đầu vào (có bộ lọc khí)
3. Bộ giảm âm đầu ra
4. Van an toàn
Đây là một thiết bị an toàn trên hệ thống. Khi hệ thống hoạt động bất thường và điện trở cao hơn giá trị định mức, van an toàn sẽ mở để xả khí ra khỏi van an toàn nhằm ngăn máy thổi khí và động cơ bị quá tải.
5. Van một chiều
Được sử dụng để ngăn dòng khí áp suất cao chảy ngược trong hệ thống khi dừng máy. Dòng chảy ngược có thể gây đảo chiều quay của máy thổi khí và sau đó gây ra trục trặc cho máy thổi khí. Thân van được làm bằng gang.
6. Khớp nối mềm
7. Đồng hồ đo áp suất
8. Puli máy thổi khí và puli động cơ
9. Dây đai chữ V
10. Nắp đai
11. Đế chung
12. Động cơ
