Nhà sản xuất chuyên nghiệp của nhiều loại máy thổi

|
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | BK |
| Chứng nhận: | ISO9001/ISO14001 |
| Số mô hình: | BKW8024S |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Hộp gỗ tiêu chuẩn xuất khẩu |
| Thời gian giao hàng: | 5 đến 20 ngày làm việc, phụ thuộc vào số lượng đặt hàng và đặc điểm kỹ thuật |
| Điều khoản thanh toán: | L / C, T / T |
| Khả năng cung cấp: | 50 bộ mỗi tháng |
| Tên: | Máy thổi thùy quay Roots | Kiểu: | Loại Rễ chuyển vị dương, ba thùy |
|---|---|---|---|
| Khả năng không khí: | 31,89-50,67m³/phút | Xả áp suất chênh lệch: | 60-80kpa |
| Công suất động cơ: | 22-90kw | Khoan xả: | DN200(8”) |
| Loại điều khiển: | Động cơ điều khiển, được kết nối bởi vành đai và ròng rọc | Kiểu cài đặt: | ngang, dọc cũng có sẵn |
| Vật liệu: | gang | ||
| Làm nổi bật: | Nuôi trồng thủy sản Máy thổi khí quay rễ,Máy thổi khí quay rễ gang,Máy thổi khí chuyển vị tích cực 3600m3 / giờ |
||

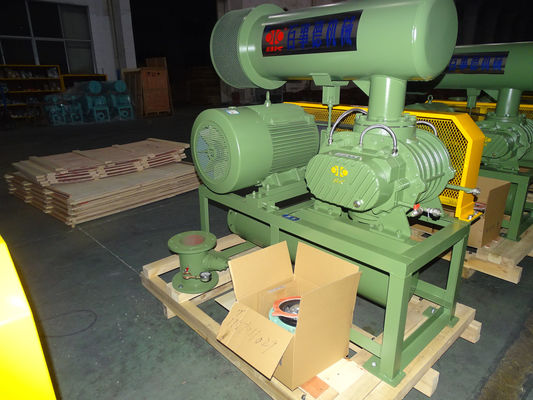

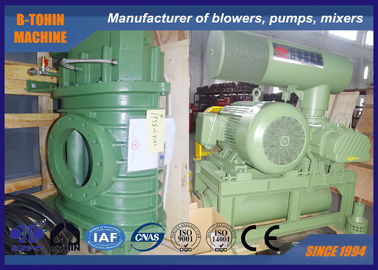

Quạt thổi khí Roots bằng gang, lưu lượng 3600m3/giờ
Quạt thổi khí cánh quạt xoay được sử dụng trong hệ thống vận chuyển khí nén, xử lý nước thải, nuôi trồng thủy sản, trang trại cá, hệ thống chân không, tạo hình nhiệt, xử lý bề mặt và các ứng dụng tương tự.
Quạt thổi khí Roots được sử dụng để sục khí cho nước thải sinh hoạt và chất thải hữu cơ công nghiệp. Quá trình sục khí thúc đẩy quá trình phân hủy chất thải bởi vi sinh vật. Quạt thổi khí Roots cũng được sử dụng để làm sạch bể lắng cát, rửa lọc, rửa ngược và thu hồi khí. Quạt thổi khí Roots không dầu được sử dụng để sục khí cho các bể sâu.
Quạt thổi khí Roots là một loại quạt thể tích có lưu lượng khí và tốc độ quay có tỷ lệ nhất định. Mỗi vòng quay của quạt loại ba cánh quạt cần ba lần hút và xả khí so với quạt hai cánh. So với quạt hai cánh, quạt Roots ba cánh có đặc điểm là độ rung khí thấp và hoạt động ổn định hơn.
Nó có hai cánh quạt trên hai ổ trục song song. Có những khoảng trống nhỏ giữa các cánh quạt, vỏ hình elip cũng như mỗi cánh quạt. Sự quay đều của các cánh quạt theo chiều ngược nhau làm cho một lượng không khí nhất định được bao quanh bởi vỏ và cánh quạt được vận chuyển từ phía hút sang phía xả.
Thông số kỹ thuật
Mẫu mã | BKW8024S |
Lưu lượng khí | 31.89-50.67m3/phút |
Áp suất chênh lệch xả | 60-80KPA |
Tốc độ quay | 800-1100rpm |
Lưu lượng nước làm mát | 15 l/phút |
Loại động cơ | 22-90KW |
Loại lắp đặt | Tiêu chuẩn: loại ngang. |
Trọng lượng tịnh của quạt không có động cơ | 800kg |
Kích thước đóng gói xấp xỉ | 2.28*1.51*2.45m (D*R*C) |
Đặc điểm
1. Đường cong cánh quạt được cải tiến giúp tiết kiệm năng lượng 15 đến 25%
2. Quạt Roots BKW có hiệu suất làm kín tốt nhờ sử dụng vật liệu làm kín cao su flo.
3. Độ chính xác bánh răng là cấp năm, và các bộ phận chính được gia công CNC để đảm bảo hoạt động trơn tru.
4. Độ rung thấp do cân bằng động chính xác.
5. Không khí được vận chuyển sạch sẽ, không có dầu hoặc bụi.
Bảng thông số
| Mẫu mã | Tốc độ | Lưu lượng đầu vào (m3/phút) và công suất trục (KW) | Làm mát | |||||
| 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | Nước | |||||
| 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||
| 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||
| rpm | m3/phút | KW | m3/phút | KW | m3/phút | KW | L/phút | |
| BKW8024S | 800 | 33.69 | 46.25 | 32.76 | 51.61 | 31.89 | 56.97 | 15 |
| Đường kính cổng: 200(8") | 850 | 36.52 | 49.14 | 35.59 | 54.84 | 34.72 | 60.53 | |
| 900 | 39.35 | 52.03 | 38.42 | 58.06 | 37.56 | 64.09 | ||
| 1000 | 45.01 | 57.82 | 44.08 | 64.51 | 43.22 | 71.21 | ||
| 1100 | 50.67 | 63.6 | 49.74 | 70.96 | 48.88 | 78.33 | ||
Cấu trúc thân quạt chính
Hướng dòng chảy của nước làm mát
Bản vẽ lắp ráp bộ quạt
Phạm vi cung cấp tiêu chuẩn
1. Quạt trục
2. Bộ giảm âm đầu vào (có bộ lọc khí)
3. Bộ giảm âm đầu ra
4. Van an toàn
Đây là thiết bị an toàn trên hệ thống. Khi hệ thống hoạt động bất thường và điện trở cao hơn giá trị định mức, van an toàn sẽ mở để xả khí ra khỏi van an toàn nhằm ngăn quạt và động cơ bị quá tải.
5. Van một chiều
Được sử dụng để ngăn dòng khí áp suất cao chảy ngược trong hệ thống khi dừng máy. Dòng chảy ngược có thể gây đảo chiều quay của quạt và dẫn đến hỏng hóc quạt. Thân van được làm bằng gang.
6. Khớp nối mềm
7. Áp kế
8. Puli quạt và puli động cơ
9. Dây đai V
10. Nắp đai
11. Đế chung
12. Động cơ
