Nguồn gốc: | Trung Quốc |
Hàng hiệu: | BK |
Chứng nhận: | ISO9001/ISO14001 |
Số mô hình: | YU-EG100 |
Số lượng đặt hàng tối thiểu: | 1 tập |
---|---|
Giá bán: | Negotiable |
chi tiết đóng gói: | Xuất khẩu gỗ tiêu chuẩn |
Thời gian giao hàng: | 15 đến 30 ngày làm việc, phụ thuộc vào số lượng đặt hàng và đặc điểm kỹ thuật |
Khả năng cung cấp: | 20 bộ mỗi tháng |
Sức chứa: | 4,29-9,81m3 / phút | Áp suất chênh lệch xả: | 10-70KPA |
---|---|---|---|
Kích thước lỗ khoan: | DN100 (4) | Loại làm mát: | air |
Kiểu kết nối: | Đai lái xe | Vành đai và ròng rọc: | Khí sinh học, khí thải, vận chuyển trung bình nổ |
Điểm nổi bật: | máy thổi khí chôn lấp,máy thổi khí tự nhiên |

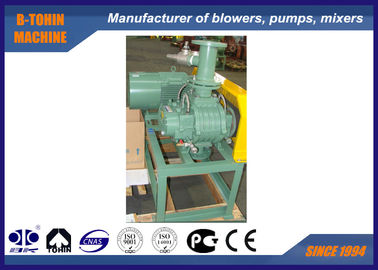

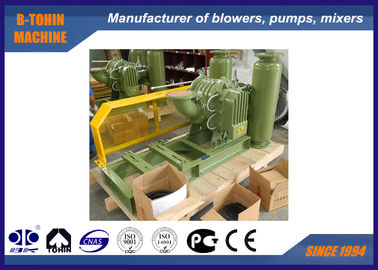

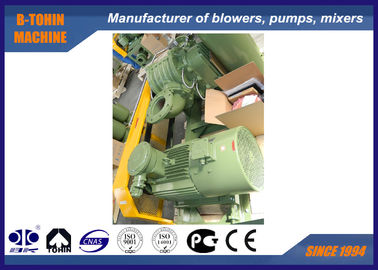

Ăn mòn sử dụng khí sinh học Máy thổi khí, kiềm và axit khí
Đặc trưng
1. Cấu trúc nhỏ gọn, đầu vào và đầu ra cùng một cấu trúc, các loại kiểu lắp đặt
2. Cấu trúc tích hợp của bánh công tác và trục, ổn định hơn trong hoạt động
3. Cấu trúc làm mát bằng nước có thể cải thiện điều kiện làm việc của ổ trục tránh tăng nhiệt độ.
4. Phun lớp phủ đặc biệt (PTFE) với khả năng chống ăn mòn tốt và dính vào bánh công tác và các bộ phận tiếp xúc với dòng chảy.
5. Blower được thiết kế để ứng dụng môi trường đặc biệt của axit, kiềm và khí ăn mòn khác.
Thông số kỹ thuật
Mô hình |
YU-EG100 |
Công suất không khí |
4,29-9,81m3/ phút |
Áp suất chênh lệch xả |
10-70KPA |
Tốc độ quay |
1000-1600 vòng / phút |
Lượng nước làm mát |
10 l / phút |
Loại động cơ |
2.2-18.5KW 380/400/410 / 440V, 3PHASES, 50 / 60HZ, loại động cơ chống cháy nổ |
Thương hiệu xe máy |
Tiêu chuẩn: Động cơ Siemens Beide hoặc Wannan Động cơ Siemens và ABB cho lựa chọn của bạn |
Loại cài đặt |
Tiêu chuẩn: loại dọc |
Máy thổi không có động cơ |
255kg |
Kích thước đóng gói xấp xỉ. |
1,45 * 1,0 * 1,35m (chiều dài * chiều rộng * chiều cao) |
Bảng thông số
Mô hình |
Cảng Dia (mm) |
Công suất đầu vào (m3 / phút) và công suất trục (kW) dưới áp suất khác nhau |
Làm mát Nước |
||||||||
Tốc độ vòng / phút |
0,1kgf / cm2 | 0,2kgf / cm2 | 0,3kgf / cm2 | 0,4kgf / cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
0,01Mpa | 0,02Mpa | 0,03Mpa | 0,04Mpa | ||||||||
m3 / phút | KW | m3 / phút | KW | m3 / phút | KW | m3 / phút | KW | ||||
YU-EG 5006 |
100 (4 ") | 1000 | 5,75 | 1,78 | 5,33 | 2,98 | 5,01 | 4,52 | 4,74 | 5.19 | 10 |
1150 | 6,77 | 2.04 | 6,35 | 3,43 | 6.02 | 5,20 | 5,75 | 5,97 | |||
1250 | 7,44 | 2,22 | 7,02 | 3,73 | 6,70 | 5,65 | 6,43 | 6,49 | |||
1350 | 8,12 | 2,40 | 7,70 | 4.03 | 7,37 | 6.11 | 7.10 | 7,01 | |||
1500 | 9,13 | 2,66 | 8,71 | 4,47 | 8,39 | 6,78 | 8,12 | 7,79 | |||
1600 | 9,81 | 2,84 | 9,39 | 4,77 | 9.06 | 7,24 | 8,79 | 8,31 |
Mô hình |
Cảng Dia (mm) |
Công suất đầu vào (m3 / phút) và công suất trục (kW) dưới áp suất khác nhau |
Làm mát Nước |
||||||||
Tốc độ vòng / phút |
0,5kgf / cm2 | 0,6kgf / cm2 | 0,7kgf / cm2 | 0,8kgf / cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
0,05Mpa | 0,06Mpa | 0,07Mpa | 0,08Mpa | ||||||||
m3 / phút | KW | m3 / phút | KW | m3 / phút | KW | m3 / phút | KW | ||||
YU-EG 100 |
100 (4 ") | 1000 | 4,50 | 6,39 | 4,29 | 7,58 | 10 | ||||
1150 | 5,52 | 7,34 | 5,31 | 8,72 | 5.10 | 9,83 | |||||
1250 | 6.19 | 7,98 | 5,98 | 9,47 | 5,78 | 10,69 | |||||
1350 | 6,87 | 8,62 | 6,66 | 10,23 | 6,45 | 11,55 | |||||
1500 | 7,88 | 9,58 | 7,67 | 11,37 | 7,47 | 12.83 | |||||
1600 | 8,56 | 10,22 | 8,35 | 12,13 | 8,14 | 13,68 |
Cấu trúc thân quạt gió
Lắp ráp bản vẽ của gói quạt gió
Tiêu chuẩn cung cấp phạm vi
1. máy thổi trục
2. van giảm áp chân không
3. kiểm tra van
4. Bộ giảm thanh đầu vào (có bộ lọc)
5. xả giảm thanh
6. cơ sở công cộng (có nắp đai)
7. cao su linh hoạt khớp và đệm sốc
8. ròng rọc
9. đồng hồ đo áp suất
10. thắt lưng
11. bu lông và đai ốc và các bộ phận kết nối khác
12. xe máy
