Nguồn gốc: | Trung Quốc |
Hàng hiệu: | BK |
Chứng nhận: | ISO9001/ISO14001 |
Số mô hình: | YU-EG125 |
Số lượng đặt hàng tối thiểu: | 1 tập |
---|---|
Giá bán: | negotiable |
chi tiết đóng gói: | Xuất khẩu gỗ tiêu chuẩn |
Thời gian giao hàng: | 15 đến 30 ngày làm việc, phụ thuộc vào số lượng đặt hàng và đặc điểm kỹ thuật |
Khả năng cung cấp: | 20 bộ mỗi tháng |
Sức chứa: | 7,96-18,78m3 / phút | Áp suất chênh lệch xả: | 10-80KPA |
---|---|---|---|
Kích thước lỗ khoan: | DN125 (5 mệnh) | Loại làm mát: | air |
Kiểu kết nối: | Đai lái xe | Vành đai và ròng rọc: | Khí sinh học, khí thải, vận chuyển trung bình nổ |
Làm nổi bật: | máy thổi khí chôn lấp,máy thổi khí tự nhiên |

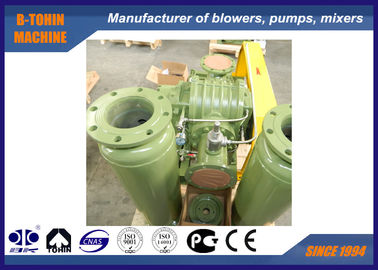

Rễ Bi khí thổi, khí sinh học và axit sử dụng quạt, chống ăn mòn
Ứng dụng
YU-EG series blower is designed for special gas use. Máy thổi dòng YU-EG được thiết kế để sử dụng khí đặc biệt. By coating the inside over-current parts with PTFE and adopting stainless flexible joint, stainless inlet and outlet silencer, it can be applied in conveying bio gas, alkali, acid and other flammable gas. Bằng cách phủ các bộ phận quá dòng bên trong bằng PTFE và sử dụng khớp nối không gỉ, đầu vào và đầu ra không gỉ, nó có thể được áp dụng trong việc truyền khí sinh học, kiềm, axit và khí dễ cháy khác.
Thông số kỹ thuật
Mô hình |
YU-EG125 |
Công suất không khí |
7,96-18,78m3/ phút |
Áp suất chênh lệch xả |
10-80KPA |
Tốc độ quay |
1000-1650rpm |
Lượng nước làm mát |
12 l / phút |
Loại động cơ |
4-37KW 380/400/410 / 440V, 3PHASES, 50 / 60HZ, loại động cơ chống cháy nổ |
Thương hiệu xe máy |
Tiêu chuẩn: Động cơ Siemens Beide hoặc Wannan Động cơ Siemens và ABB cho lựa chọn của bạn |
Loại cài đặt |
Tiêu chuẩn: loại dọc |
Máy thổi không có động cơ |
350kg |
Kích thước đóng gói xấp xỉ. |
1,8 * 1,3 * 1,5m (chiều dài * chiều rộng * chiều cao) |
Đặc trưng
1. Cấu trúc nhỏ gọn, cùng cấu trúc đầu vào và đầu ra của quạt gió, phù hợp với các loại lắp đặt khác nhau
2. Bánh công tác và trục được đúc như một phần để hoạt động ổn định.
3. Vòng bi và vòng đệm chất lượng cao đảm bảo vận hành an toàn.
4. Cấu trúc làm mát bằng nước được sử dụng để bảo vệ ổ trục khỏi quá nhiệt.
5. Động cơ DIIBT4 được trang bị cho khu vực nguy hiểm.
Bảng thông số
Mô hình |
Cảng Dia (mm) |
Công suất đầu vào (m3 / phút) và công suất trục (kW) dưới áp suất khác nhau |
Làm mát Nước |
||||||||
Tốc độ vòng / phút |
0,1kgf / cm2 | 0,2kgf / cm2 | 0,3kgf / cm2 | 0,4kgf / cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
0,01Mpa | 0,02Mpa | 0,03Mpa | 0,04Mpa | ||||||||
m3 / phút | KW | m3 / phút | KW | m3 / phút | KW | m3 / phút | KW | ||||
YU-EG 125 |
125 (5 ") | 1000 | 10,78 | 3.05 | 10,13 | 5,39 | 9,64 | 7,24 | 9,22 | 9,11 | 12 |
1150 | 12,62 | 3.51 | 11,98 | 6,20 | 11,49 | 8,33 | 11,07 | 10,48 | |||
1250 | 13,85 | 3,82 | 13,21 | 6,74 | 12,72 | 9.05 | 12.30 | 11,39 | |||
1400 | 15,70 | 4,28 | 15,06 | 7,55 | 14,57 | 10,14 | 14,15 | 12,76 | |||
1500 | 16,93 | 4,58 | 16,29 | 8,08 | 15,80 | 10,86 | 15,38 | 13,67 | |||
1650 | 18,78 | 5,04 | 18,14 | 8,89 | 17,65 | 11,95 | 17,23 | 15.04 |
Mô hình |
Cảng Dia (mm) |
Công suất đầu vào (m3 / phút) và công suất trục (kW) dưới áp suất khác nhau |
Làm mát Nước |
||||||||
Tốc độ vòng / phút |
0,5kgf / cm2 | 0,6kgf / cm2 | 0,7kgf / cm2 | 0,8kgf / cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
0,05Mpa | 0,06Mpa | 0,07Mpa | 0,08Mpa | ||||||||
m3 / phút | KW | m3 / phút | KW | m3 / phút | KW | m3 / phút | KW | ||||
YU-EG 125 |
125 (5 ") | 1000 | 8,87 | 11,29 | 8,53 | 13,46 | 8,23 | 15.11 | 7,96 | 17,19 | 12 |
1150 | 10,71 | 12,98 | 10,38 | 15,48 | 10,07 | 17,38 | 9,80 | 19,77 | |||
1250 | 11,94 | 14.11 | 11,61 | 16.82 | 11.30 | 18,89 | 11,03 | 21,49 | |||
1400 | 13,79 | 15,80 | 13,46 | 18,84 | 13,15 | 21,16 | 12,88 | 24,07 | |||
1500 | 15.02 | 16,93 | 14,69 | 20,19 | 14,38 | 22,67 | 14.11 | 25,79 | |||
1650 | 16,87 | 18,62 | 16,54 | 22,21 | 16,23 | 24,94 | 15,96 | 28,36 |
Cấu trúc thân quạt gió
Lắp ráp bản vẽ của gói quạt gió
Tiêu chuẩn cung cấp phạm vi
1. máy thổi trục
2. van giảm áp chân không
3. kiểm tra van
4. Bộ giảm thanh đầu vào (có bộ lọc)
5. xả giảm thanh
6. cơ sở công cộng (có nắp đai)
7. cao su linh hoạt khớp và đệm sốc
8. ròng rọc
9. đồng hồ đo áp suất
10. thắt lưng
11. bu lông và đai ốc và các bộ phận kết nối khác
12. xe máy
