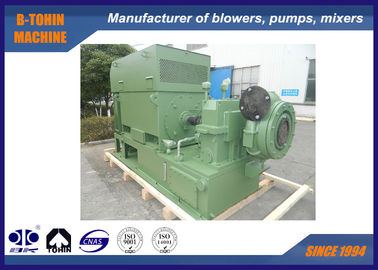

Stainless Steel Impeller 315KW Single Stage Centrifugal fans Blowers 12600m3/h

Thông tin chi tiết sản phẩm:

Place of Origin:	China
Hàng hiệu:	BK
Chứng nhận:	ISO9001/ISO14001
Model Number:	GS210-1.7

Thanh toán:

Minimum Order Quantity:	1 set
Giá bán:	Có thể đàm phán
Packaging Details:	Export standard wooden case
Delivery Time:	20-40 working days, depends on order amount and specification
Payment Terms:	L/C, T/T
Supply Ability:	10 SETS per month

Tiếp xúc

Chi tiết sản phẩm

Khả năng không khí:	210m3/phút	Xả áp suất chênh lệch:	70kpa
Công suất động cơ:	315kw	Khoan xả:	DN400(14”)
Loại làm mát:	Nước	Loại điều khiển:	Khớp nối
Làm nổi bật:	high speed centrifugal blower , industrial fans blowers

315KW Một giai đoạn thổi ly tâm, 12600m3/h, thổi xoay thép không gỉ

Về GS.

Máy thổi ly tâm tốc độ cao là sản phẩm mới được thiết kế bởi B-Tohin Machine.Hiệu suất khí nén và thiết kế cấu trúc của loạt sản phẩm đã đạt đến mức độ tiên tiến
của các sản phẩm tương tự trong nước và nước ngoài. Các máy thổi được sử dụng rộng rãi trong xử lý nước thải, luyện kim,
chất lỏng của nồi hơi giường lỏng lưu thông trong nhà máy điện, khử lưu huỳnh khí thải, dược phẩm
tăng nhiên liệu và vân vân.

Thông số kỹ thuật

Mô hình số.	GS210-1.7
Áp suất chênh lệch xả	70KPA
Sức mạnh động cơ	315KW
Công suất không khí	210m3/phút
Loại động cơ	380/400/415/440V/6KV/10KV, 3PHASES, 50/60HZ

Ứng dụng

a. Đối với công nghiệp xi măng: máy thổi vận chuyển xi măng, thông gió, vv.
b. Đối với hệ thống xử lý nước thải: máy thổi khí, máy thổi rửa ngược, v.v.
c. Đối với vận chuyển khí: để vận chuyển các vật liệu bột, chẳng hạn như bột, xi măng, cát, ngũ cốc, v.v.
d. Để thu thập bụi, làm sạch bụi, thông gió trong một số nhà máy, bệnh viện, tòa nhà, vv
e. Đối với nhà máy điện: vận chuyển khí, tăng oxy, thông gió, làm sạch bụi, vv

Công nghệ chính

1Thiết bị dẫn đường vào

Vị trí phía trước động cơ thổi
Chức năng: Không chỉ để điều chỉnh công suất máy thổi trong phạm vi 45% - 100%, mà còn để đảm bảo máy thổi đạt hiệu suất cao nhất trong phạm vi điều chỉnh của nó,đặc biệt là khi các thông số hoạt động khác với dữ liệu thiết kế (nhiệt độ thấp hoặc áp suất thấp).
Điều chỉnh hoạt động tự động hoặc thủ công bằng cách nhấp vào màn hình cảm ứng trên hộp điều khiển máy thổi.cánh quạt hướng dẫn đầu vào được điều chỉnh bởi người vận hành điện ở một tỷ lệ thiết lập sau khi nó nhận được tín hiệu DC 4-20mA, trong khi hoạt động bằng tay hoặc điều kiện bảo trì, cánh quạt được điều chỉnh bằng tay.

2Thiết kế volute trưởng thành

Hiệu suất khí nén đáng tin cậy, hiệu suất cao, hiệu suất đa biến 85%.

3. Máy đẩy hiệu suất cao

Đường cong cho động cơ được chọn lặp đi lặp lại để mô phỏng điều kiện làm việc trên máy tính, và phù hợp hơn với dòng chảy khí thực tế.
Được làm bằng hợp kim nhôm trên không hoặc thép không gỉ, đường mở cong ngược lại (đường nghiêng nhỏ nhất của nó là 6 độ), bề mặt được gia công mịn.

4. cấu trúc hộp số bước lên và mang độ tin cậy cao

Hộp bánh răng có cấu trúc ngang, vỏ lốp kết nối với vỏ dưới và tách khỏi vỏ trên, do đó rút ngắn thời gian cần thiết để dỡ vỏ hộp.
Cánh tốc độ cao áp dụng công nghệ đĩa đẩy cứng, hiệu quả cao và tổn thất cơ học thấp được xác nhận bằng tiếp xúc đường dây.
Ống xích elip (bật) được áp dụng cho các thiết bị lớn, Ống xích nghiêng cho các thiết bị tốc độ cao.
Các trục của máy thổi và bánh răng được làm bằng thép rèn xử lý nhiệt và nghiền đúng cách.và tốc độ cộng hưởng xoắn nằm trong phạm vi ± 10% so với tốc độ chạy, tất cả các bộ phận quay là cân bằng năng động.
Các bánh răng tăng tốc là loại xoắn ốc Trục song song với bánh răng nhỏ tích hợp và trục quay.
Được làm bằng thép hợp kim rèn bề mặt và được mài chính xác, chỉ số dịch vụ của bánh răng ít nhất là 1,8.

5. Động số cao độ chính xác

Các loại dụng cụ có chất lượng cao hơn được áp dụng
Mức độ chính xác của bánh răng được ổn định ở ISO1328 5 ~ 4
Độ chính xác có thể đạt đến 3.
Độ chính xác bằng tiêu chuẩn AGMA hoặc DIN

6. Kết nối giữa động cơ và trục tốc độ cao

Tiếp nhận các loại kết nối thẳng cuối mặt chìa khóa (pin) và trục tam giác
Sức mạnh tối đa mà nó có thể truyền đạt 3.000 kW.
Dễ dàng lắp ráp và tháo rời mà không làm hỏng các bộ phận

7. Niêm phong hiệu suất cao

Vật liệu của niêm phong là hợp kim kết cấu mềm. (niêm phong xoắn ốc được thông qua)
Chức năng đáng tin cậy, tuổi thọ dài
Không có vấn đề rò rỉ
Chi phí bảo trì thấp, dễ thay thế
Tiêu thụ năng lượng giảm do không có ma sát

Kết quả hoạt động

Tính năng nổi bật nhất của máy thổi GS là hiệu quả năng lượng.

Từ ngày 1 tháng 3 năm 2009, chúng tôi đã bắt đầu chạy thử nghiệm một máy thổi (Mô hình: GS160) tại Nhà máy xử lý nước thải Qiting.

So sánh với hai máy thổi rễ có công suất 80m3/min và công suất động cơ 132kW hoạt động trước đây, mỗi tháng 30000 RMB đã được tiết kiệm sau khi sử dụng GS Single-stage High-speed Centrifugal Blower,mặc dù nó không hoạt động với tải đầy đủ.

An toàn và thuận tiện hơn

Điều khiển hoàn toàn tự động với mỗi sự cố được ghi lại, thuận tiện hơn cho người vận hành

Tiếng ồn thấp

Stainless Steel Impeller 315KW Single Stage Centrifugal fans Blowers 12600m3/h 6

Sơ đồ lắp ráp của gói máy thổi
Stainless Steel Impeller 315KW Single Stage Centrifugal fans Blowers 12600m3/h 8

Cung cấp quy mô tiêu chuẩn

1. Máy thổi cơ thể chính
2. Inlet dẫn van
3. Máy tắt tiếng
4- Thép không gỉ khớp linh hoạt
5. hộp số tốc độ cao
7. van xả
8. van kiểm tra
9. Khung cơ sở
10Hệ thống bôi trơn
11Hộp điều khiển PLC
12Động cơ.
